铝制单作用气动执行气缸结构设计

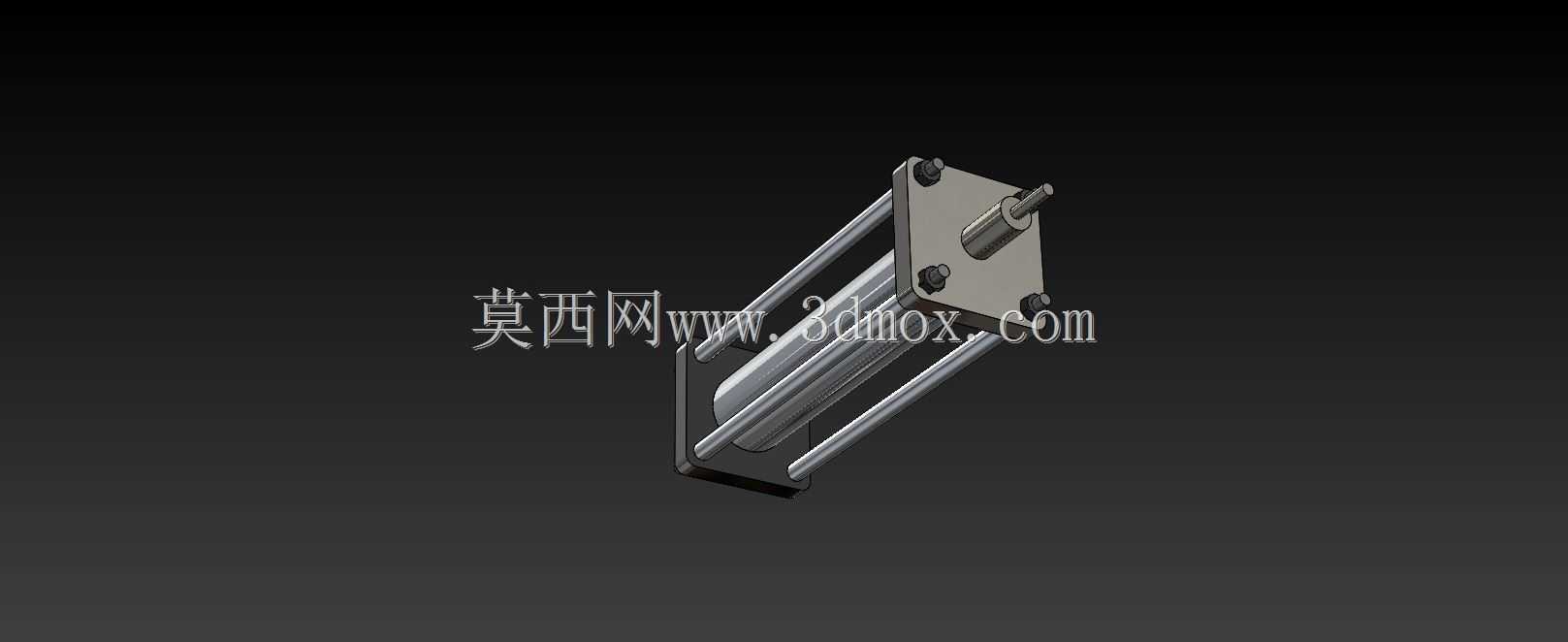

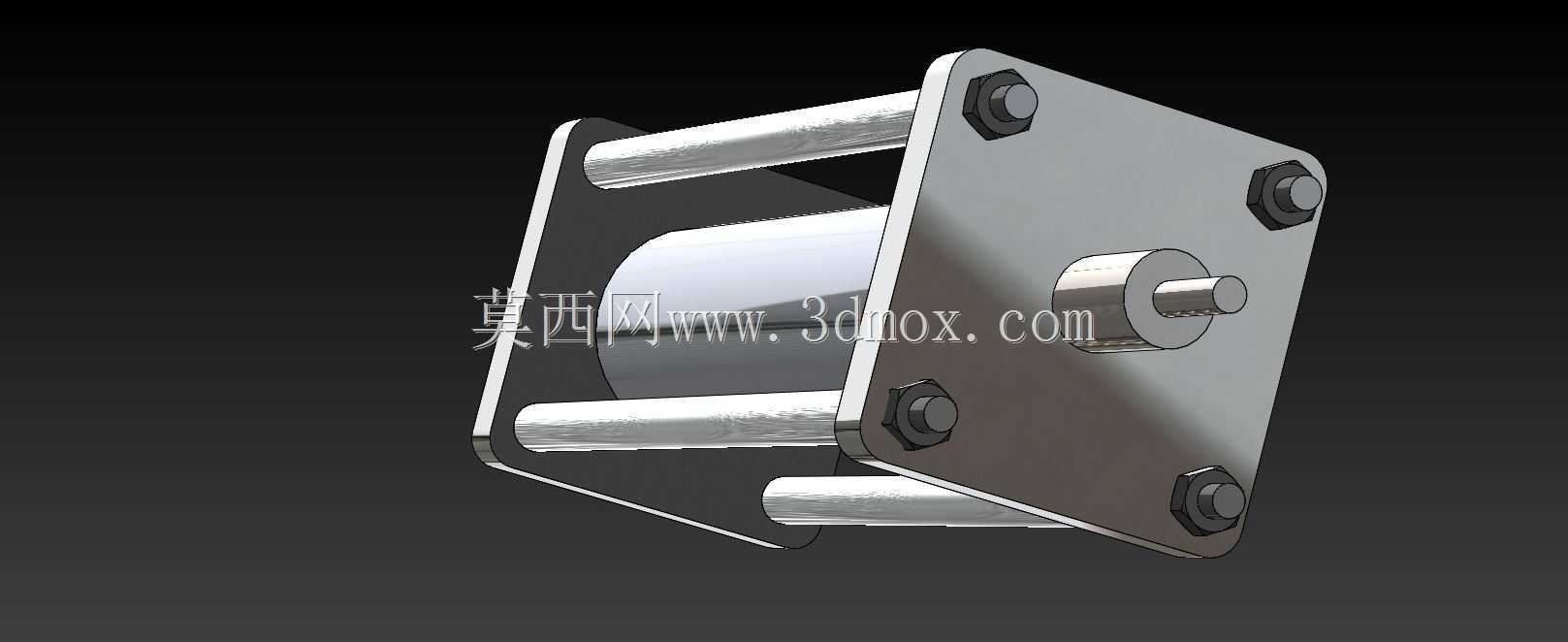

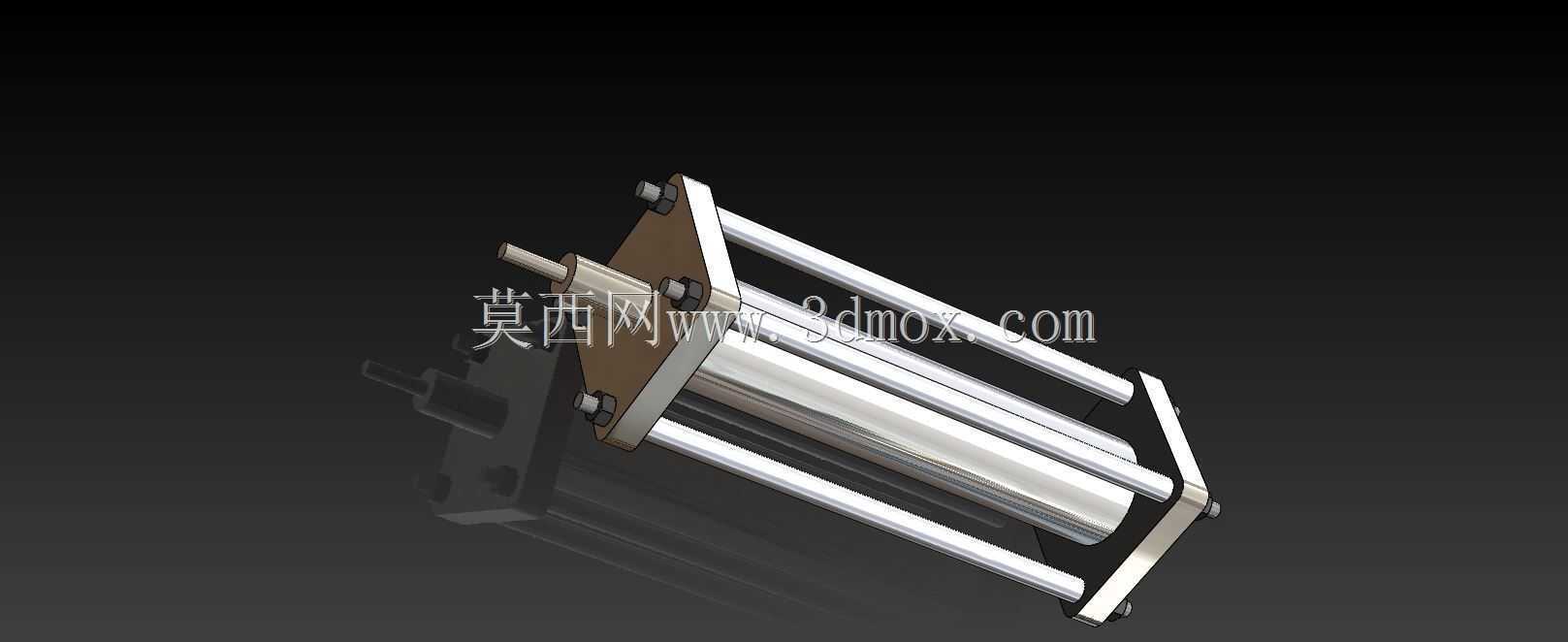

　　在轻工装配、电子元器件分拣、小型工装夹紧这类对执行元件输出力、安装空间有明确限制的自动化工位上，单作用气动气缸的应用占比一直不低，这类元件靠压缩空气驱动伸出，内置弹簧完成复位动作，相比双作用缸能省去一路控制气路，简化阀岛接线与气路排布，很适合短行程、高频次的往复直线动作场景。这款铝制单作用气缸的整体结构围绕轻量化、快装快拆的需求做了针对性设计，缸筒采用硬质阳极氧化的铝合金材质，内壁做了珩磨处理，表面粗糙度控制在Ra0.4以内，能降低活塞往复运动的摩擦阻力，减少密封圈的磨损速率，延长元件的无故障运行周期。端盖与缸筒的连接采用四根对称布置的拉杆锁紧结构，拉杆两端加工细牙螺纹，通过螺母施加预紧力，挤压端盖与缸筒端面的静密封圈实现密封，

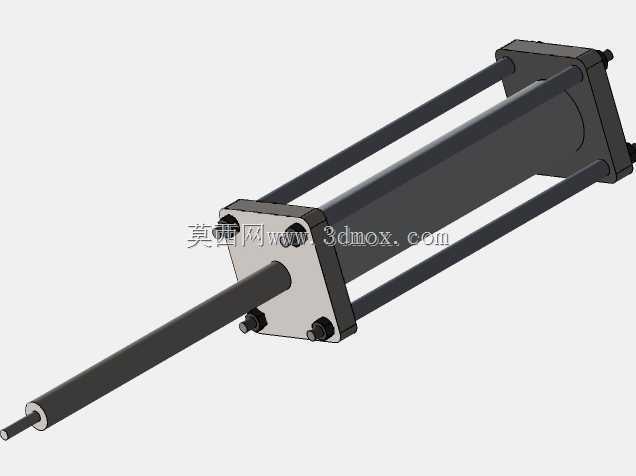

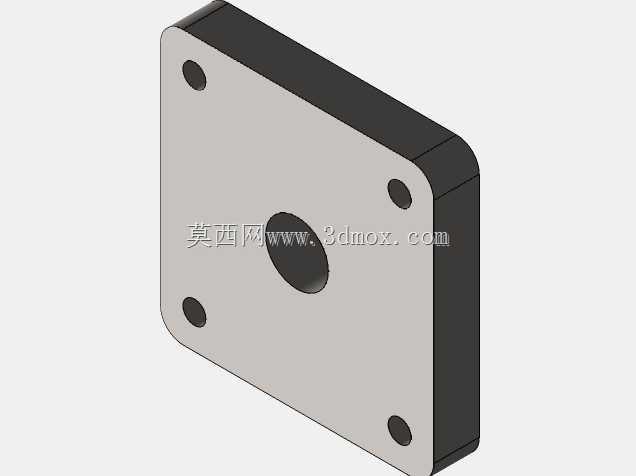

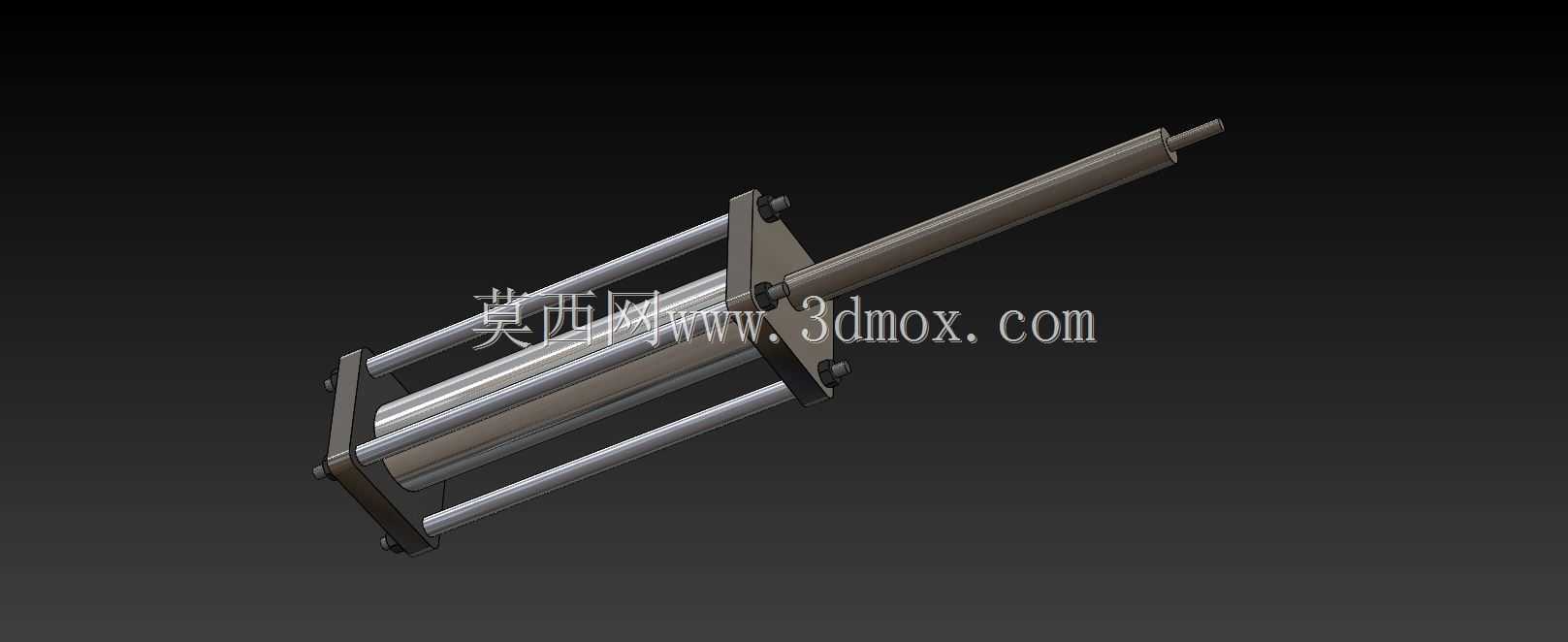

　　这种结构相比铆接、滚压连接的气缸，拆解维护更方便，密封圈老化后可以快速更换，不需要整体报废元件，能降低生产线的备件成本。从安装边界来看，这款气缸采用前端法兰安装形式，法兰盘上预留四个对称的通孔，适配M5内六角螺栓安装，安装时法兰端面与设备安装板完全贴合，能承受活塞杆伸出时的反作用力，避免缸筒受径向弯矩导致的密封偏磨；活塞杆采用不锈钢材质，表面做镀硬铬处理，硬度达到HV600以上，能抵御一般工况下的粉尘、水汽腐蚀，活塞杆伸出端加工外螺纹，配套标准螺母可以直接连接推块、压头、夹具等执行端配件，不需要额外做转接件设计。设计过程中，活塞部分采用双Y型密封圈加导向环的结构，导向环采用填充PTFE材质，既能给活塞提供径向支撑，

　　避免活塞与缸筒内壁直接接触刮伤缸面，又能降低运动摩擦阻力，Y型密封圈在气压作用下唇边会自动贴紧密封面，工作压力在0.1-0.8MPa区间内都能保持可靠密封，不会出现内漏导致的推力不足问题。复位弹簧布置在活塞无杆腔一侧，弹簧刚度经过匹配计算，在气源压力0.5MPa的常规工况下，弹簧复位力足够克服活塞、活塞杆的摩擦阻力，带动活塞杆快速回位，不会出现回程卡顿、复位不到位的问题，同时弹簧力不会过大导致伸出时的有效推力损失过多，能满足常规压装、推料工位的推力需求。气路接口布置在后端盖中心位置，采用标准G1/8螺纹接口，适配常规气动快插接头，气路内部做了倒角处理，避免气流突变产生的噪音，同时减少气路压力损失。在实际选型应用时，

　　需要注意这款气缸的行程为固定短行程，适合行程在50mm以内的工位，安装时要保证活塞杆的运动方向与负载运动方向同轴，径向偏载角度不能超过1°，否则会加速导向环与密封圈的磨损，缩短使用寿命；日常维护时只需要定期在活塞杆表面涂抹少量气动专用润滑脂，清理活塞杆表面附着的粉尘、碎屑即可，不需要拆解缸体做额外保养。这类单作用铝制气缸相比钢制气缸重量降低40%以上，在移动工装、机械手末端执行器这类对负载重量敏感的场景下，能有效降低运动部件的整体惯量，提升设备的运动响应速度，减少驱动部件的功率损耗。
