手推式农用概念播种作业设备结构

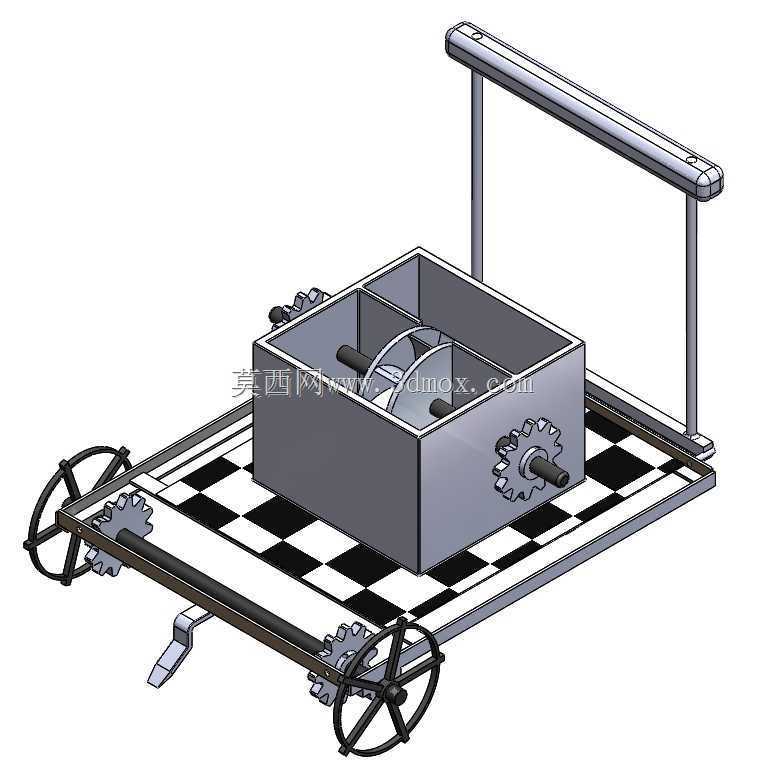

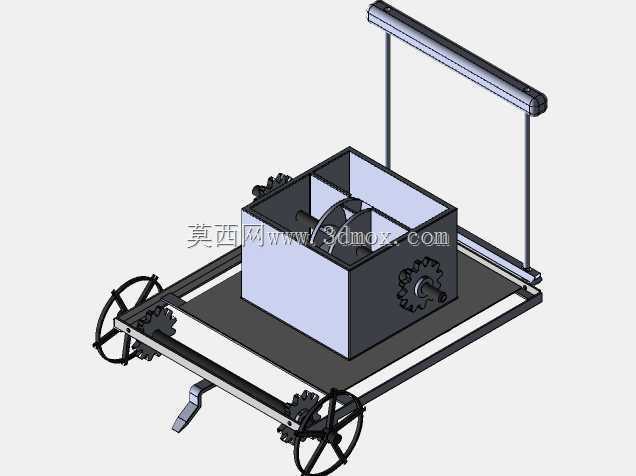

　　这款手推式播种设备主要面向小地块农田、菜园、大棚蔬果种植区的播种作业场景，适配丘陵零散耕地、家庭农场小范围种植、农业试验田育种这类大型播种机具无法顺畅通行的作业环境，可完成小颗粒蔬菜种子、谷物种子的定量播撒作业，替代传统人工撒种、点种的低效模式，降低小地块种植的劳动强度。从结构设计逻辑来看，整机采用框架式承载布局，上方设置的敞口式种箱为核心储料部件，种箱内部设置分隔式导种结构，可在设备行进过程中通过齿轮传动结构联动排种组件，将种箱内的种子按照设定的排量均匀导出，避免出现漏播、种子扎堆堆积的问题。设备底部的行走轮采用辐条式轮体结构，轮缘做了防滑凸起处理，在松软泥土地行进时可提供足够的抓地力，避免轮体打滑导致的排种节奏紊乱，

　　保证播种间距的一致性；轮轴与排种齿轮直接啮合传动，无需额外设置动力源，完全依靠人力推行的动力即可驱动整套排种机构运作，结构精简没有冗余的传动部件，后期维护时仅需定期检查齿轮啮合间隙、清理种箱内残留的种皮与杂质即可，适配农村地区的简易维护条件。设备上方设置的横向推握把手高度经过人体工程学适配，操作人员推行时无需过度弯腰，长距离作业时可降低腰部负荷；把手通过两根竖向支撑杆与底部机架刚性连接，连接位置做了加强筋处理，推行过程中承受横向推力时不会出现机架变形、把手晃动的问题。机架前端设置的破土导件可在行进过程中提前开出深度均匀的浅播种沟，种子从排种口导出后直接落入沟内，后续可配套覆土组件完成播种后的覆土作业，

　　整套作业流程可在一次推行过程中完成，无需反复往返地块。从安装边界与尺寸适配角度来看，整机宽度控制在600毫米范围内，可顺利通过大棚内的作物垄间通道，不会刮蹭两侧已种植的作物；种箱的有效容积可满足单次装填后连续作业200至300米的播种行程，减少往返装填种子的频次；整机底部的离地间隙设置为120毫米，可适配田块内高度不超过100毫米的土块、作物根茬，不会出现行进卡滞的问题。排种组件的齿轮模数选用常规通用模数，损坏后可直接采购标准五金件替换，无需定制特殊规格配件，降低了设备的使用与维护成本。种箱采用敞口式设计，装填种子时无需开启复杂的锁扣结构，直接从上方倾倒即可完成装填，作业过程中观察剩余种量也十分便捷，

　　可及时补充种子避免出现空程漏播的问题。整机的所有传动部件均设置在机架内侧位置，外侧没有突出的尖锐结构，推行过程中不会勾扯作物藤蔓或是操作人员的衣物，作业安全性有足够保障。机架整体采用方管焊接成型，焊接位置做了打磨处理，没有虚焊、焊渣残留的问题，整体结构强度可承受满载种箱时的载荷，在不平整的田块推行时机架不会出现扭曲变形。
