立式承压储水工业罐体结构设计

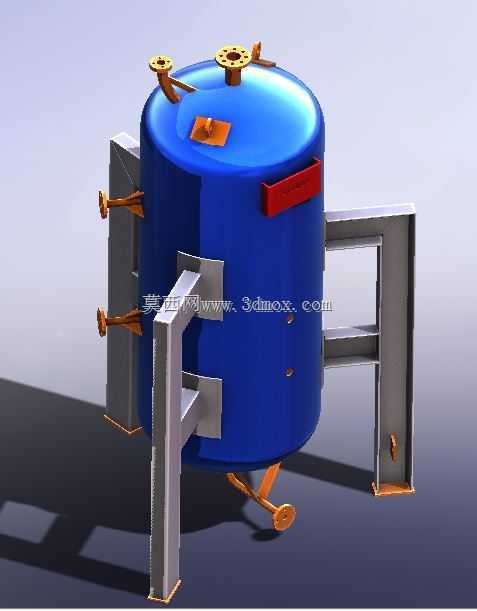

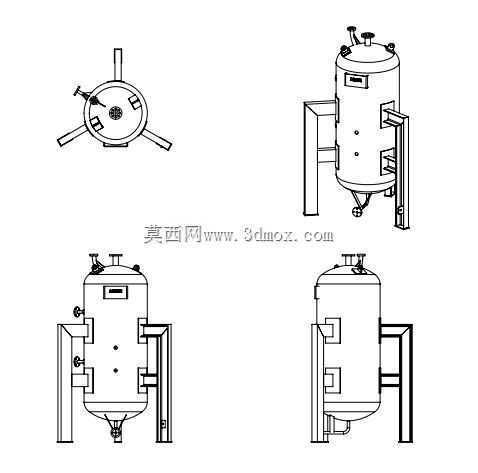

　　在工业供水、工艺流体稳压存储的场景中，这类立式承压储水罐体是整套流体系统里的核心缓冲单元，区别于常压敞口储水装置，它需要承受恒定的内部工作压力，因此结构设计阶段首先要考量的是筒体与封头的壁厚匹配，避免长期带压运行出现蠕变变形。从模型的结构布局来看，罐体主体采用立式圆柱筒体搭配上下椭圆封头的构型，这种构型的优势在于圆柱段的环向应力分布均匀，椭圆封头可以平滑过渡筒体端部的应力集中，相比平盖封头能降低30%以上的端部应力峰值，减少法兰连接位置的密封失效概率。

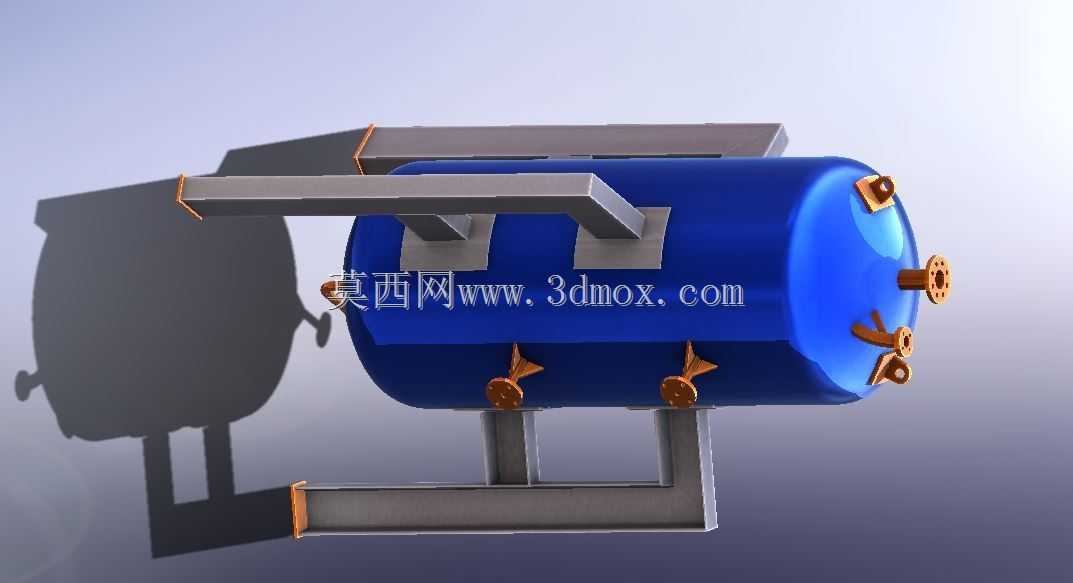

　　罐体侧面伸出的多组带法兰接口，分别对应进水、出水、溢流、压力检测、排污等不同功能管路，接口位置的排布避开了筒体的焊缝区域，每个接口的根部都做了补强圈结构，弥补开孔对筒体整体强度的削弱，补强圈的外径与接口管径的比例控制在1.8-2.2区间，符合承压设备开孔补强的常规设计逻辑。顶部的两组法兰接口分别用于排气和安全附件安装，其中带多孔法兰的接口是安全阀安装位，当罐内压力超过设定阈值时可以自动泄压，另一组斜向伸出的带手柄接口是手动排气阀，用于设备初次充水时排出罐内空气，避免气塞影响供水稳定性。

　　罐体两侧的支撑结构采用型钢焊接的支腿框架，支腿与筒体之间通过多组抱箍式连接座固定，连接座与筒壁接触的位置做了弧形贴合面，保证接触应力均匀分布，不会出现局部应力过大压损筒壁防腐层的问题。支腿底部预留了地脚螺栓安装孔，安装时需要匹配基础的预埋螺栓位置，基础平面的水平度误差需要控制在千分之二以内，避免罐体倾斜导致内部液位检测装置出现测量偏差。支腿的高度设计预留了底部排污操作空间，罐体最底部的斜向接口是排污口，停机维护时可以完全排空罐内的沉积杂质，排污口的安装位置低于筒体最低液位线，保证无积液残留。

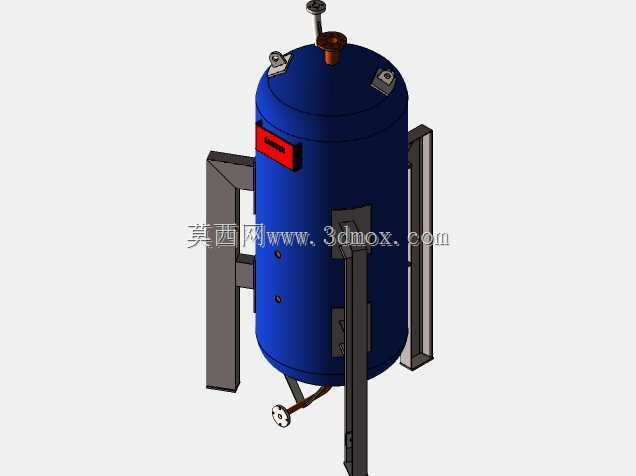

　　筒体侧面的红色矩形部件是液位计安装座，用于配套磁翻板液位计实时显示罐内液位高度，安装座的上下接口中心距对应罐体的有效储水高度，设计时有效储水容积预留了10%的气相缓冲空间，避免进水压力波动时出现溢水问题。罐体外部的所有连接紧固件都采用等长螺柱搭配双螺母防松结构，适配工业场景中可能存在的管路振动，避免长期运行后螺栓松动出现渗漏。

　　在三维建模过程中，这类罐体的建模逻辑需要先做整体参数化布局，确定筒体直径、总高度、接口位置的核心参数后，再逐个生成封头、补强圈、支腿等子部件，装配时需要保证所有接口的法兰端面垂直度符合管路对接要求，法兰密封面的平面度误差控制在0.2mm以内，避免安装后出现密封面渗漏。支腿的焊接位置需要做应力释放的工艺考量，建模时预留焊接坡口的尺寸，方便后续生产环节的焊接加工。

　　这类设备常应用在工厂生产供水稳压、高层建筑二次供水、工业循环水系统缓冲等场景，实际选型时需要根据系统工作压力匹配对应的筒体壁厚，根据峰值用水量确定罐体的有效容积，安装时要注意罐体与周边墙体、其他设备的检修间距，保证侧面液位计、顶部阀门都有足够的操作空间，罐体周围需要预留不小于600mm的检修通道，方便日常巡检和维护操作。
