可搭载于自行车的骑行式农用喷雾装置

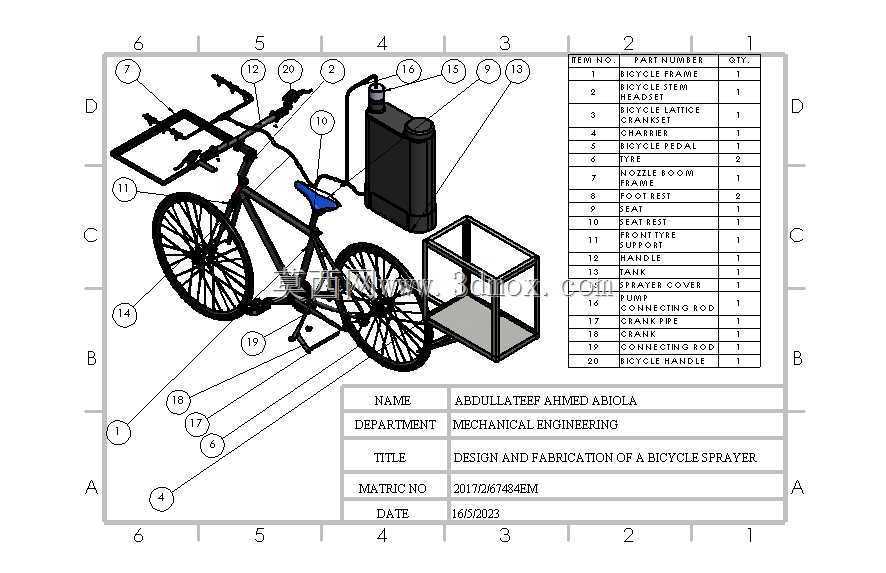

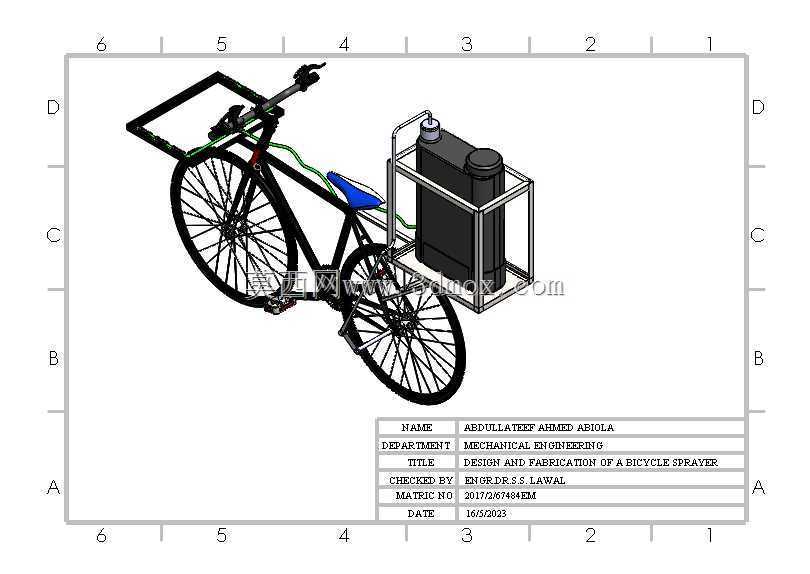

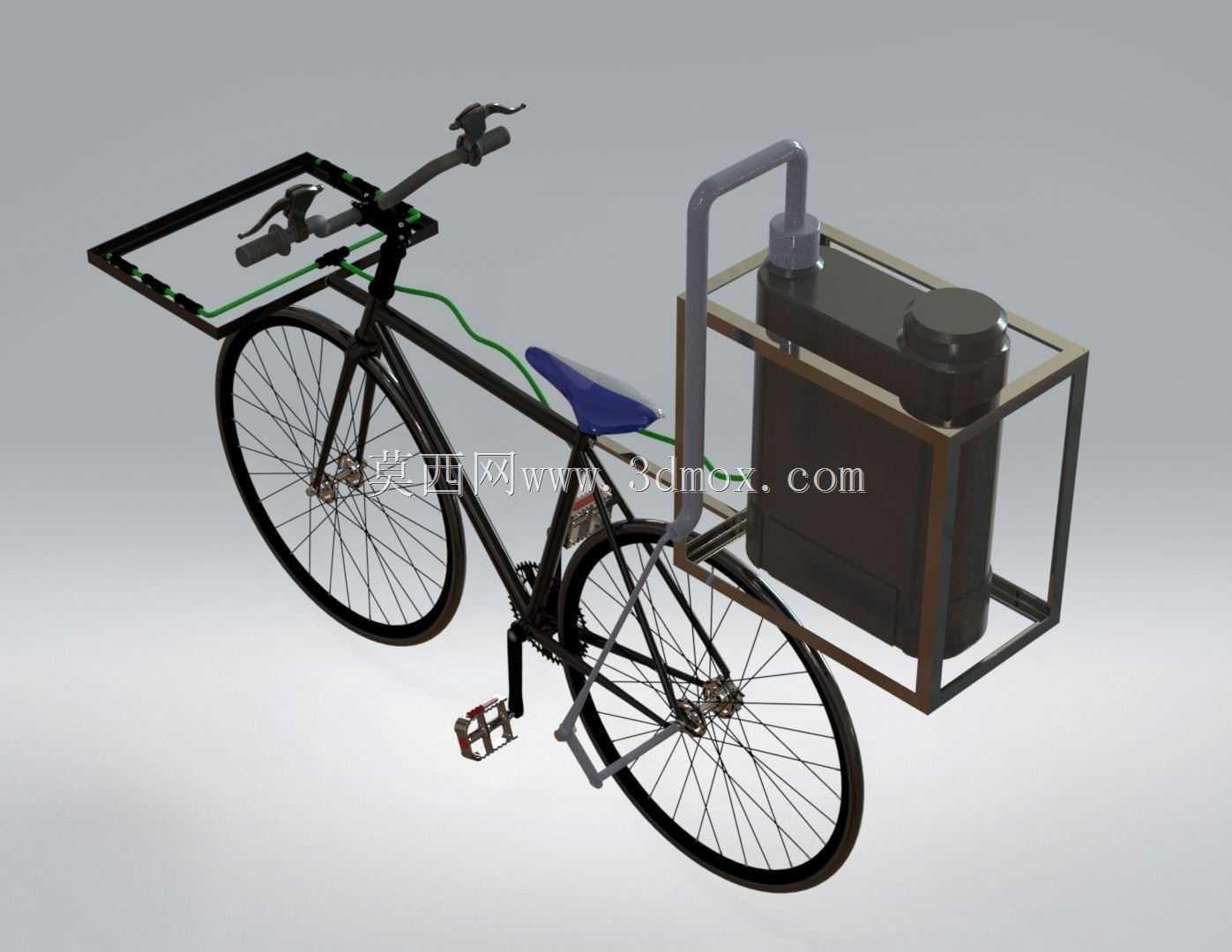

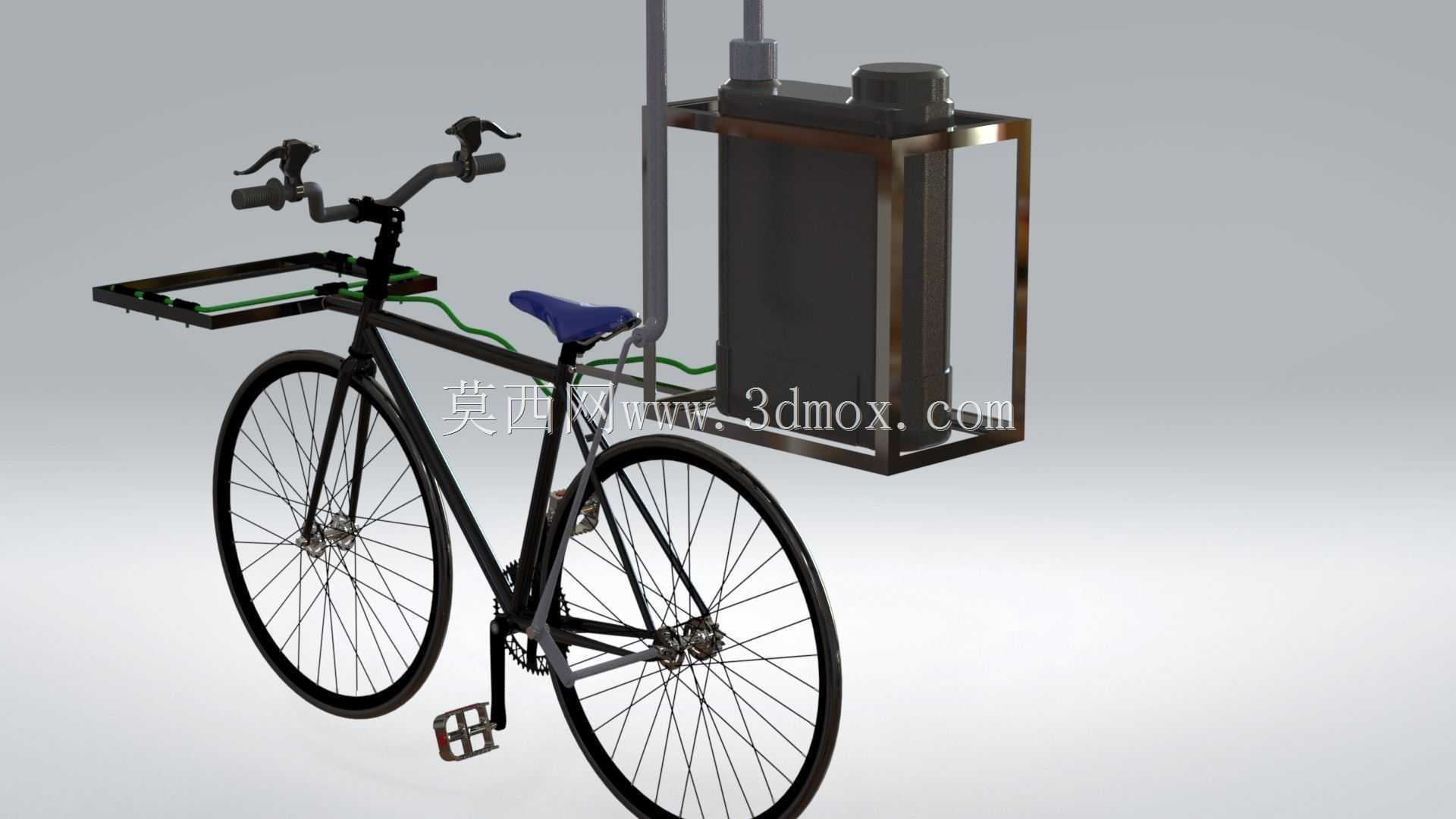

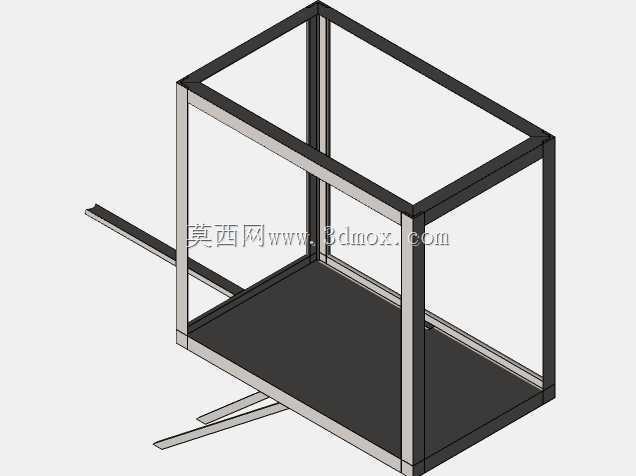

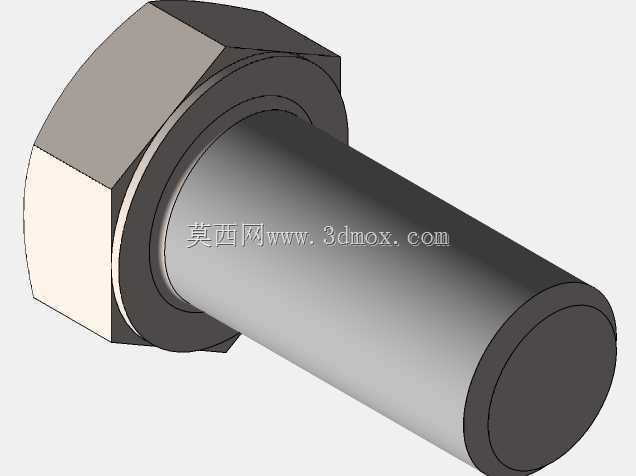

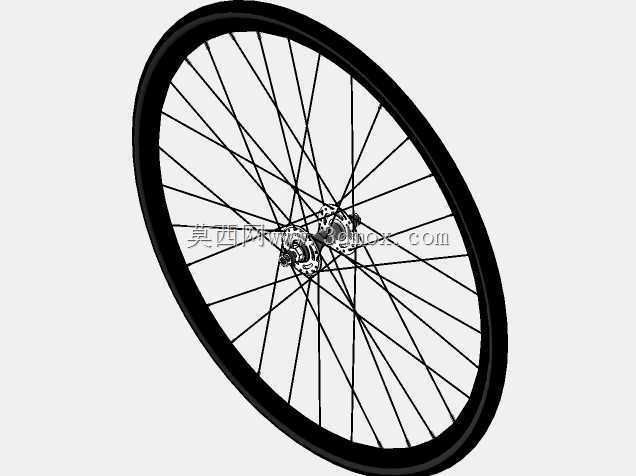

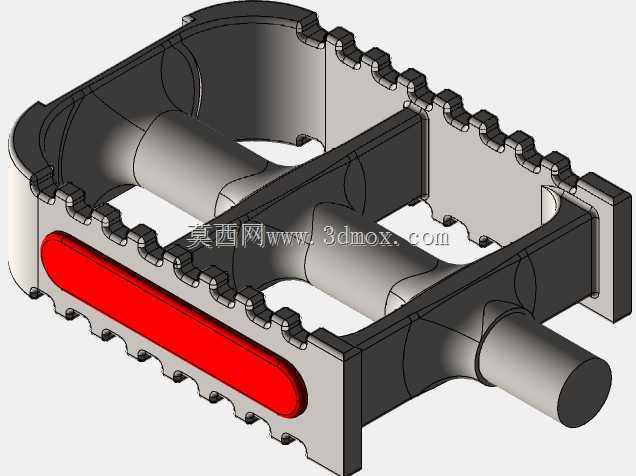

　　这款搭载在常规通勤自行车上的喷雾装置，核心面向小面积农田、果园边角地块、乡村庭院绿植养护这类大型植保机械无法进入的作业场景设计，解决了传统背负式喷雾器劳动强度大、连续作业时间短的痛点，农户可借助自行车的移动能力，在狭窄田埂、乡村便道上灵活穿行，完成药液喷施作业。从结构设计逻辑来看，整套装置没有改动自行车原有骑行功能，所有附加部件均采用外挂式安装，不需要对自行车车架做焊接、打孔等不可逆改装，用户可根据作业需求快速拆装，拆下装置后自行车可恢复日常通勤用途。储液单元采用方形立式箱体设计，布置在自行车后座区域，外部用方管焊接的防护框架做包裹，框架通过快拆卡扣与自行车后货架连接，箱体顶部预留加液口与通气阀，侧面设置液位观察条，

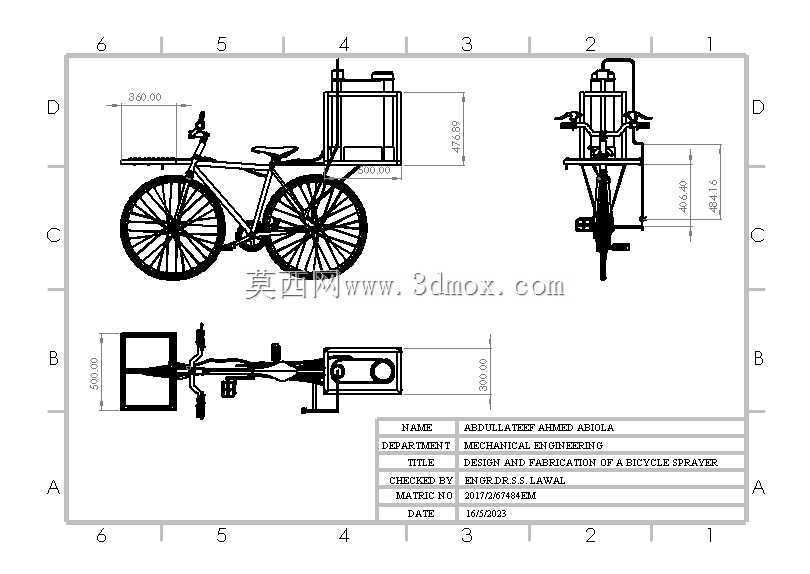

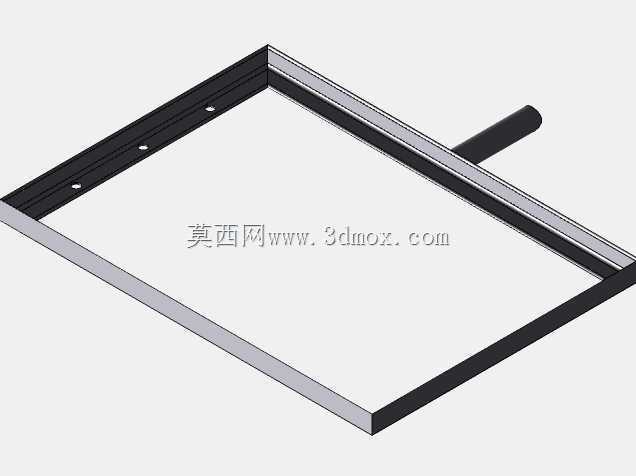

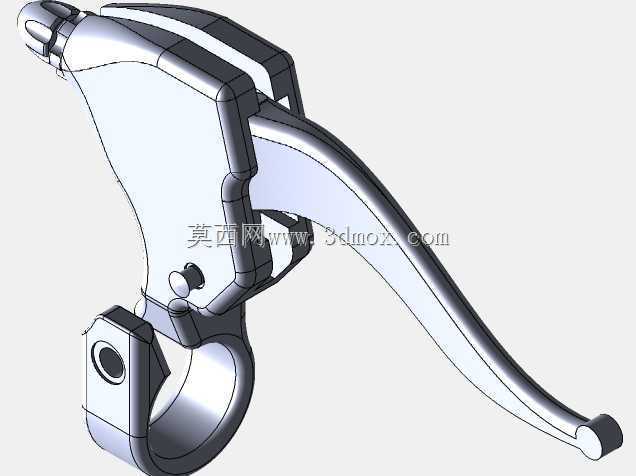

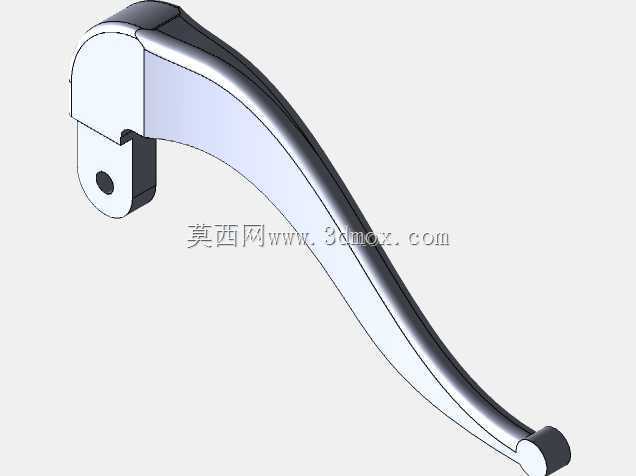

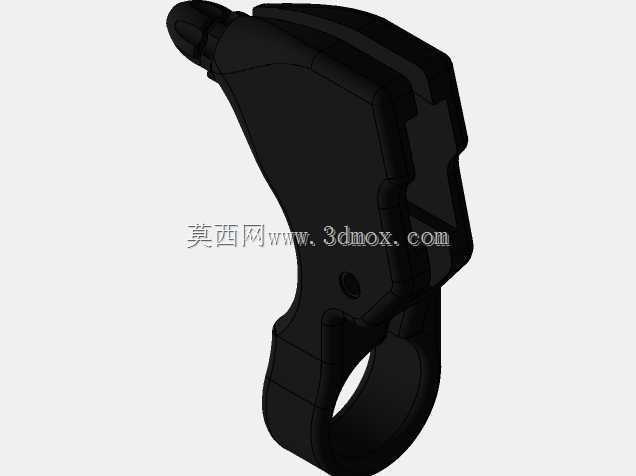

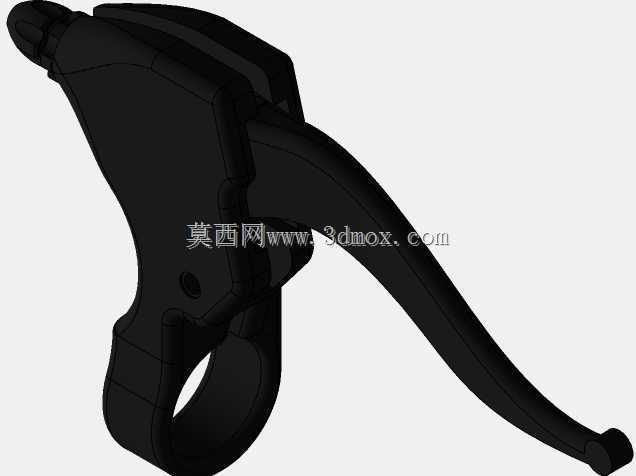

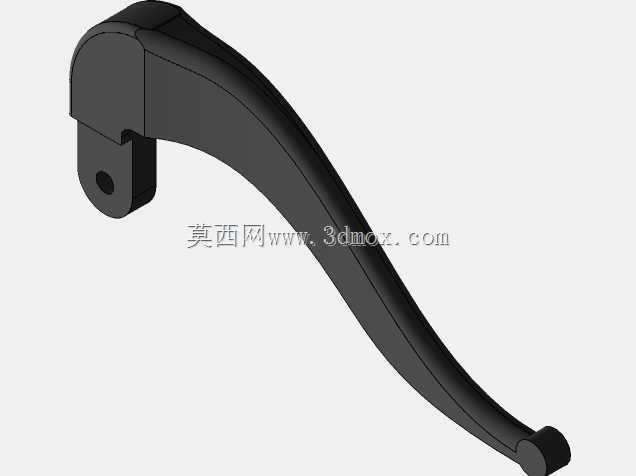

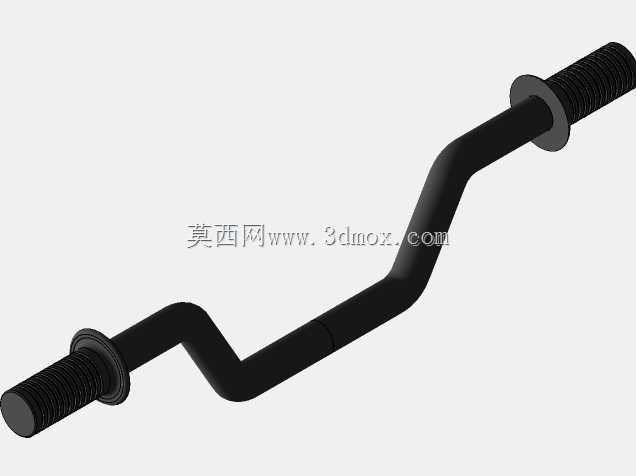

　　可实时查看剩余药液量，箱体底部出液口通过软管连接到小型隔膜泵，泵体固定在车架斜梁位置，供电模块采用可拆卸锂电池组，固定在车把下方的置物架上，控制开关集成在车把握把处，骑行过程中单手即可完成启停操作。喷洒执行机构布置在自行车前部货架位置，采用可折叠喷杆设计，喷杆展开后单侧伸出长度可覆盖1.2米幅宽，喷杆上均匀布置3个雾化喷头，喷头角度可通过万向节调节，既可以向下喷施地面作物，也可以调整角度向侧面喷施果树低矮枝条，闲置时喷杆可向上折叠贴合车把，不影响正常骑行转向。从安装边界尺寸来看，整套装置加装后，自行车整体宽度控制在0.8米以内，完全满足乡村狭窄道路的通行要求，储液箱满载容量为15升，加上泵体、管路、电池的总重量控制在22公斤以内，

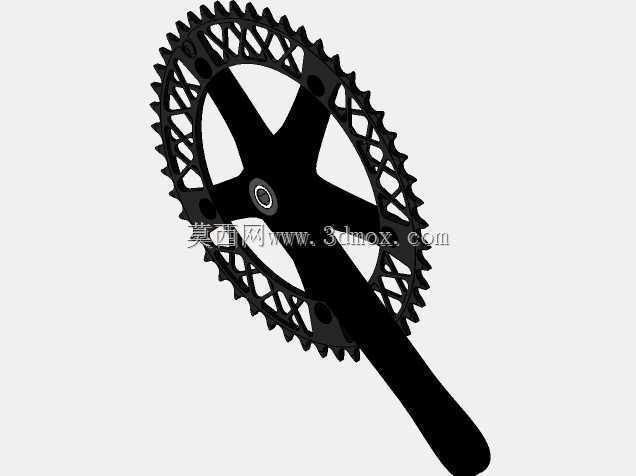

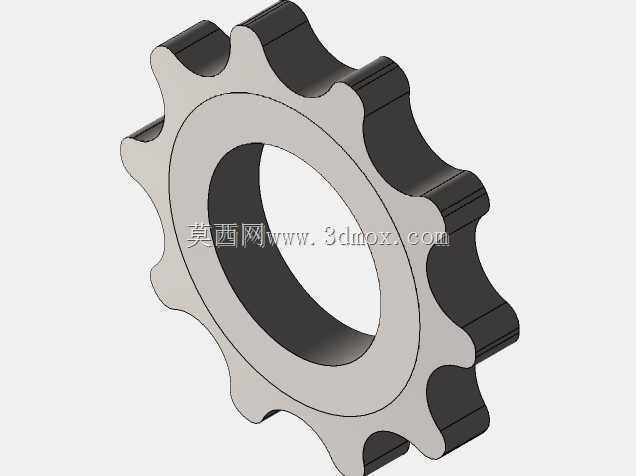

　　不会超出常规通勤自行车后货架的额定载重范围，骑行过程中重心保持在自行车两轮中轴线附近，不会出现侧倾风险。管路布置全程沿自行车车架走线，用尼龙扎带固定，避开了链条、飞轮等传动部件，不会出现骑行过程中管路被剐蹭破损的问题，泵体出口处设置了稳压阀，可根据不同作业需求调整喷施压力，适配杀虫剂、叶面肥、消毒液等不同液体的喷施要求，喷头采用防滴漏结构，停止作业时不会出现药液滴漏造成的浪费与药害。在实际作业过程中，用户可根据地块形状灵活调整骑行路线，相比背负式喷雾器，作业效率可提升3倍以上，同时不需要全程背负药液重量，大幅降低长时间作业的劳动负荷，针对丘陵地区零散地块、城市社区绿化消杀、乡村房前屋后蚊虫防治这类场景，

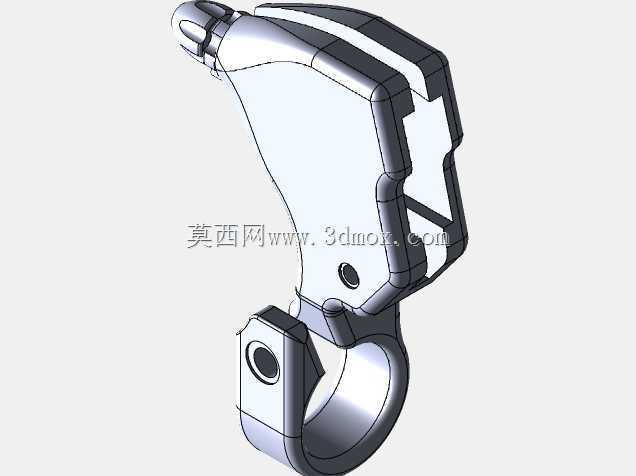

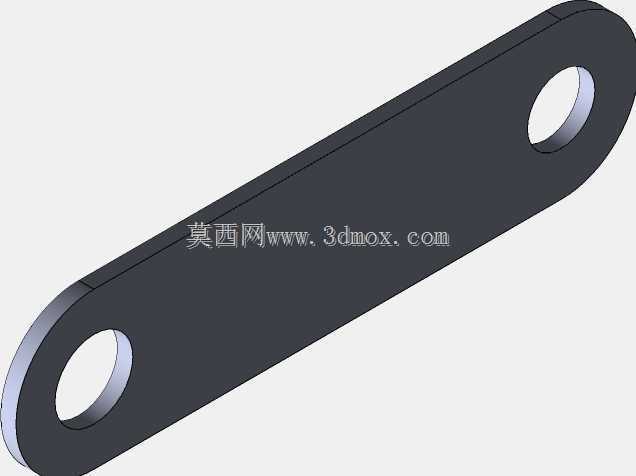

　　该装置的通过性与灵活性远高于大型牵引式喷雾设备。设计过程中充分考虑了不同型号自行车的适配性，连接卡扣采用可调节结构，可适配管径22mm到35mm的常规自行车货架与车架，不需要额外定制转接配件，日常维护时，只需要在每次作业完成后用清水循环冲洗管路与泵体，避免药液残留造成的喷头堵塞与部件腐蚀，所有易损喷头、管路接头均采用通用标准件，更换成本低，采购方便。
