塑料花盆注塑成型模具结构设计

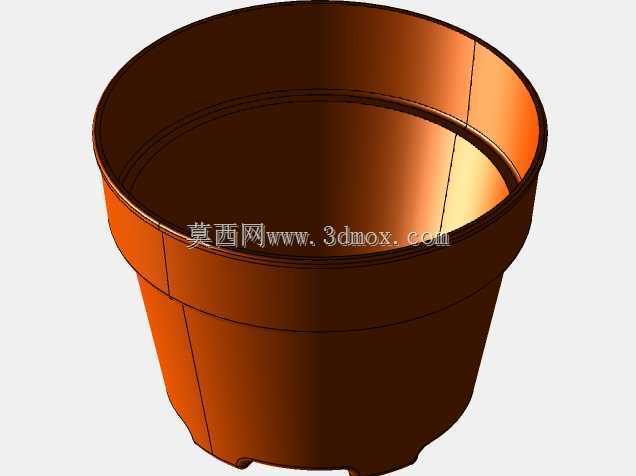

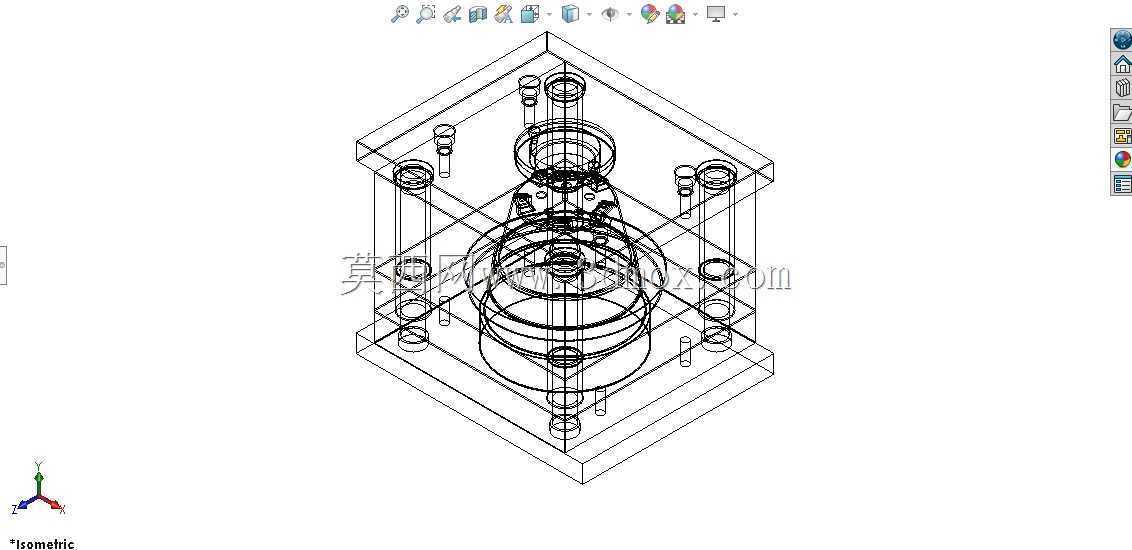

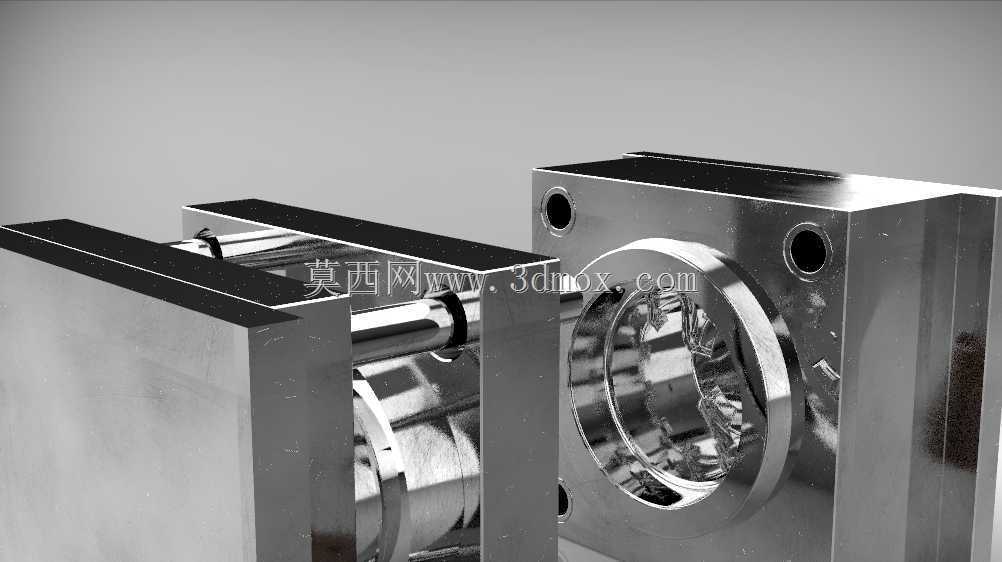

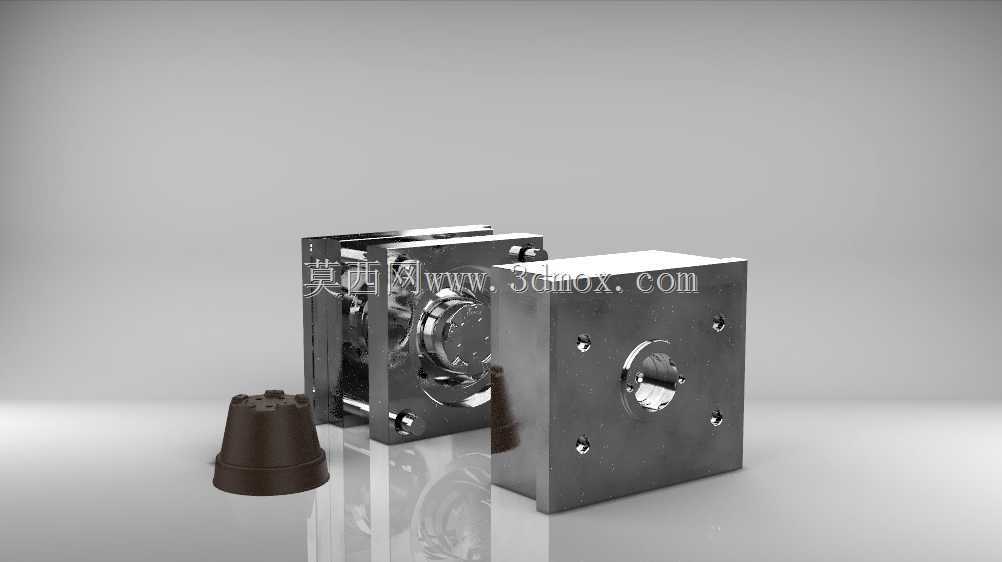

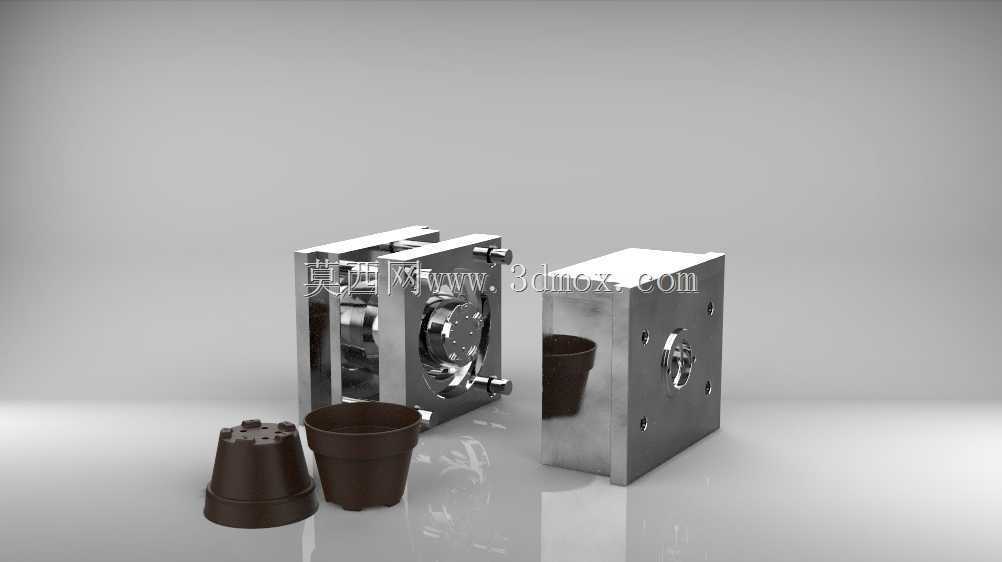

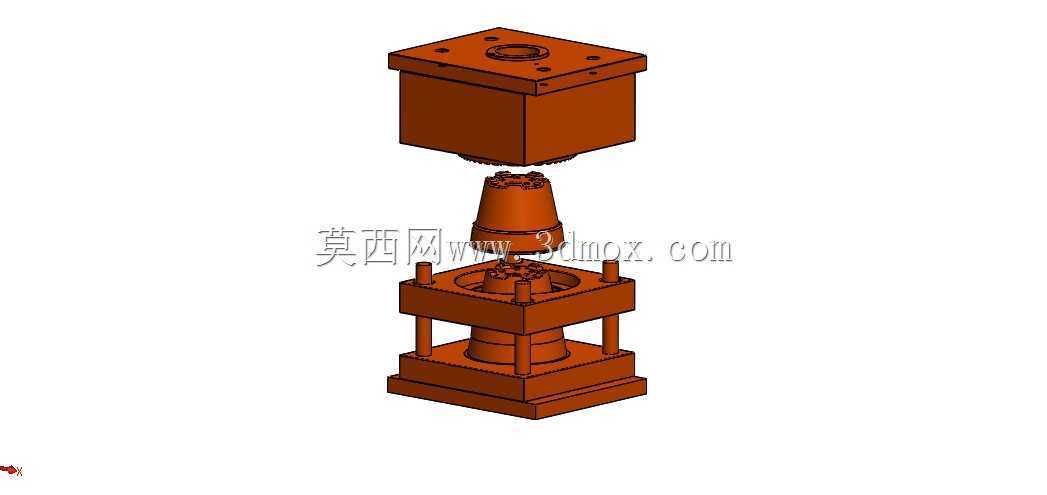

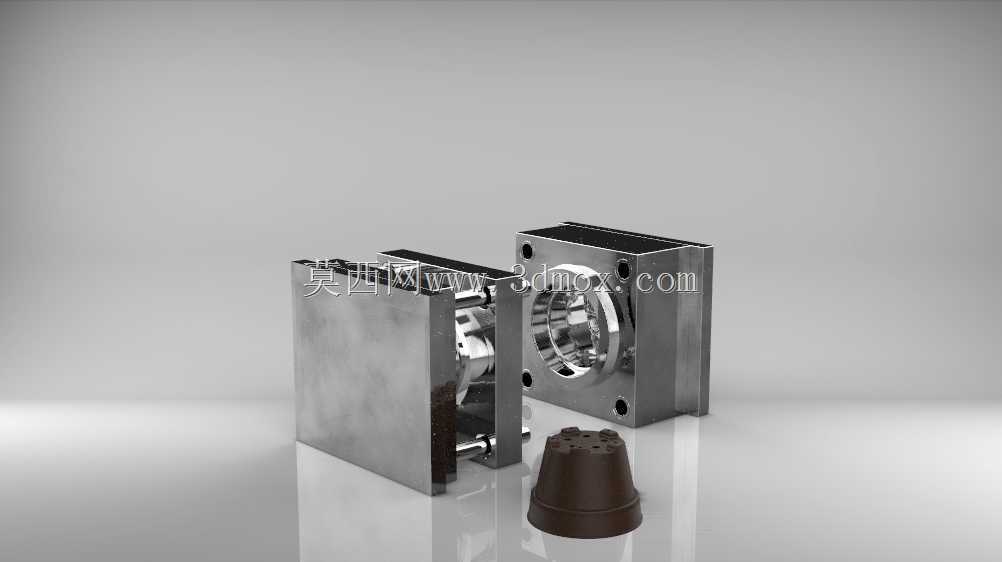

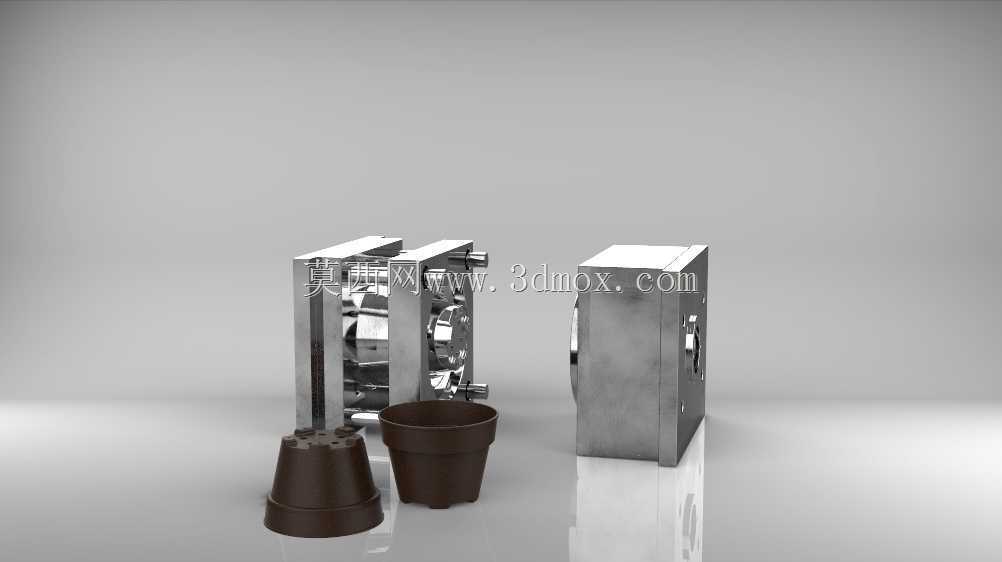

　　这套模具针对家用及园艺场景常用的小型塑料花盆开发，适配卧式注塑机安装使用，可批量生产带底部排水孔、侧壁加强筋的一体式塑料花盆，成品广泛用于家庭盆栽种植、园艺育苗、阳台绿植栽培等场景，能满足PP、PE等常用热塑性塑料的成型加工需求。模具采用两板模直浇口结构，整体模架选用标准龙记模架，长宽尺寸控制在350mm×300mm范围内，可适配锁模力120T及以上规格的卧式注塑机，安装时定位圈直径匹配注塑机定位孔标准尺寸，浇口套球面半径与注塑机喷嘴球面半径适配，避免注塑料流溢料问题。模具型腔部分采用整体式镶件结构，型腔表面抛光至镜面级别，保证成型后花盆外表面光滑无划痕，减少后续表面处理工序；型芯部分对应花盆内部结构，设计有环形冷却水道，

　　水道距离型芯成型面的距离保持在15-20mm区间，水道直径8mm，保证冷却均匀，避免成品出现收缩不均、翘曲变形的问题。针对花盆底部的排水孔结构，型芯上设计有对应小型芯镶件，镶件与型芯主体采用H7/m6过渡配合，方便后续磨损后快速更换，降低模具维护成本。脱模机构采用顶杆顶出结构，顶杆布置在花盆底部加强筋的对应位置，避免顶出痕迹出现在花盆外观面，顶杆直径选用6mm，顶出行程设置为80mm，保证成品可以完全脱离型芯，不会出现顶白、顶穿等成型缺陷。模具的导柱导套采用标准20mm直径规格，布置在模架四个角位，合模时导向精度控制在0.02mm以内，避免型腔型芯错位导致成品壁厚不均。浇注系统采用直浇口直接进料，浇口位置设置在花盆底部中心，

　　浇口直径从进料端的4mm过渡到成型端的2mm，料流填充时可以从中心向四周均匀扩散，减少熔接痕的产生，填充完成后浇口凝料可以在脱模时随成品一起带出，后续人工修剪即可，不需要额外的凝料脱出机构。模具的排气槽开设在型腔分型面位置，排气槽深度控制在0.02mm，宽度10mm，保证注塑填充时型腔内的空气可以顺利排出，避免成品出现困气烧焦、缺料等问题。在实际生产场景中，这套模具的成型周期可以控制在30秒以内，单模次可成型1件花盆成品，量产时成品尺寸公差可以稳定控制在GB/T 14486的MT5级精度范围内，满足园艺用品的尺寸使用要求。模具的动定模锁紧面采用斜面楔紧结构，楔紧块角度比斜导柱角度大2度，避免注塑时受注射压力作用导致胀模、飞边问题。

　　针对花盆侧壁的倒扣结构，模具采用斜顶抽芯结构，斜顶倾斜角度设置为5度，斜顶宽度12mm，既可以顺利脱出侧壁倒扣，又不会因为斜顶角度过大导致运动卡滞，斜顶内部同样设计有小型冷却水道，保证倒扣位置冷却均匀，避免出现粘模问题。模具的复位杆采用标准规格，布置在顶针板四个角位，合模时复位杆先接触定模板，带动顶针板精准复位，避免顶杆与型芯碰撞损坏。日常生产维护时，只需要定期对导柱导套、斜顶、顶杆位置涂抹耐高温润滑脂，检查冷却水道是否有水垢堵塞，即可保证模具长期稳定运行，量产寿命可达30万模次以上，完全满足中小批量园艺塑料产品的生产需求。
