MASTA SN510剖分式轴承座结构设计

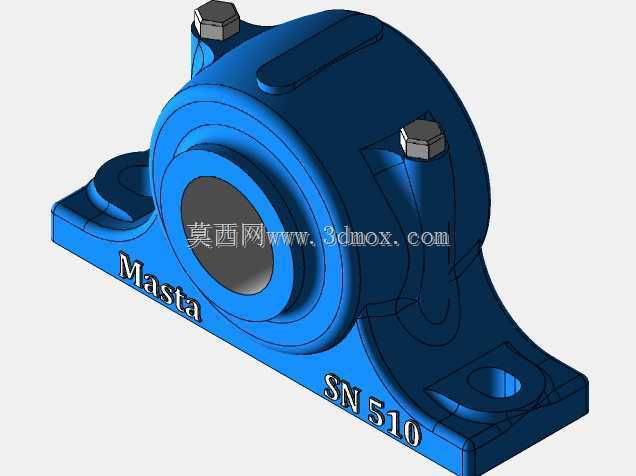

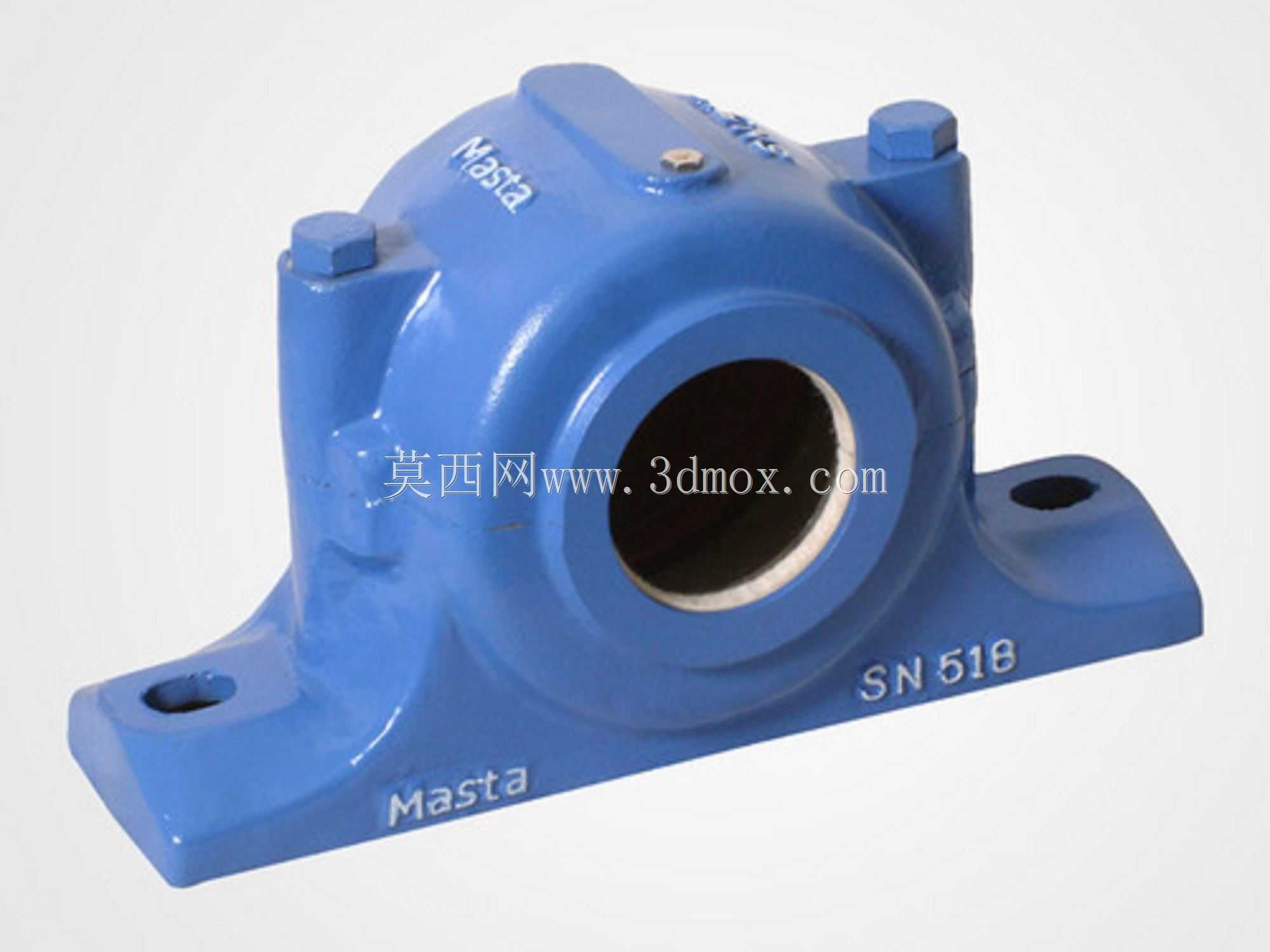

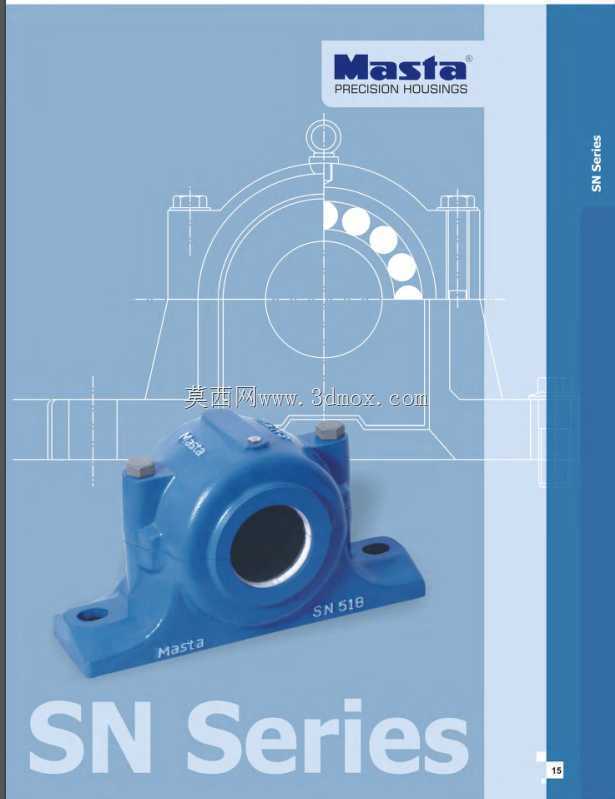

　　在带式输送机、矿山破碎设备、中小型减速机、纺织机械这类存在长轴传动的工业场景里，轴系的径向支撑可靠性直接决定了整线的连续运行时长，剖分式轴承座正是这类场景里应用最广泛的支撑部件，不需要拆卸轴端的联轴器、带轮或者其他传动件，就能完成轴承的拆装与维护，大幅降低了设备运维的停机时间。这款SN系列剖分式轴承座采用上下对开的结构设计，座体与上盖通过两个对称布置的六角螺栓实现锁紧，配合接合面的定位止口保证上下部分的同轴度，避免装配错位导致的轴承内圈偏磨。座体底部设置两个带沉孔的安装脚，用于通过螺栓将整个支撑单元固定在设备的安装机架上，安装孔的间距经过标准化设计，适配行业内通用的安装基座尺寸，不需要额外加工过渡板就能完成替换安装。

　　轴承座的中心通孔用于安装适配内径的调心滚子轴承或者深沟球轴承，轴承装入座孔后，上盖扣合锁紧即可完成轴承外圈的固定，座体上预留的注油孔位置可以对接标准黄油嘴，方便运维过程中在不拆解座体的情况下完成轴承润滑脂的补充，延长轴承的使用寿命。从安装边界来看，这款轴承座适配的轴径为45mm，轴承安装位置到底座安装面的中心高度为60mm，轴承座的轴向容纳宽度为33mm，整个座体的总长度为205mm，底座部分的总宽度为90mm，选型时需要确认轴系的径向载荷不超过该型号轴承座的额定承载范围，同时预留足够的安装空间，避免座体与周边的传动部件、防护结构发生干涉。设计这类剖分式轴承座的三维模型时，首先要确定轴承安装孔的公差配合，

　　通常轴承座孔与轴承外圈采用过渡配合，既保证轴承外圈不会在座孔内发生周向转动，又能在轴承磨损后顺利拆出更换；上下盖的接合面需要保证足够的平面度，避免锁紧后出现缝隙导致润滑脂泄漏或者灰尘进入轴承腔；安装脚的沉孔深度需要匹配常用的内六角螺栓或者外六角螺栓的头部高度，保证螺栓锁紧后头部不会高出安装脚表面，影响座体与安装面的贴合度。在实际设备运维场景中，这类剖分式轴承座的损坏通常出现在安装脚的螺栓孔位置，或者是轴承座孔的磨损，因此建模时需要注意安装脚与座体主体的过渡圆角设计，避免应力集中导致的安装脚断裂，同时座体的壁厚要均匀，避免铸造过程中出现缩孔、砂眼等缺陷影响整体强度。不同于整体式轴承座，剖分式结构的核心优势在于维护便捷性，

　　尤其适用于轴系较长、轴端部件拆装难度大的场合，比如长距离带式输送机的托辊支撑、提升机的主轴支撑、风机的传动轴支撑等场景，不需要将整个轴系吊出就能完成轴承的更换，大幅降低了运维的人力成本与停机损失。建模过程中还需要注意座体上的标识位置，通常型号标识会铸在座体的侧面与上盖的顶部，方便现场运维人员快速识别轴承座型号，匹配对应的替换配件；注油孔的位置通常设置在上盖的顶部或者侧面，避开螺栓锁紧的位置，保证注油操作的空间充足。在进行设备选型时，除了确认轴径与安装尺寸，还需要考虑轴承座的承载方向，这类SN系列轴承座主要承受径向载荷，不适用于承受较大轴向载荷的场合，如果轴系存在较大轴向力，需要搭配带止推结构的轴承座或者额外增加轴向定位装置。
