法兰式手动球阀水阀壳体结构设计

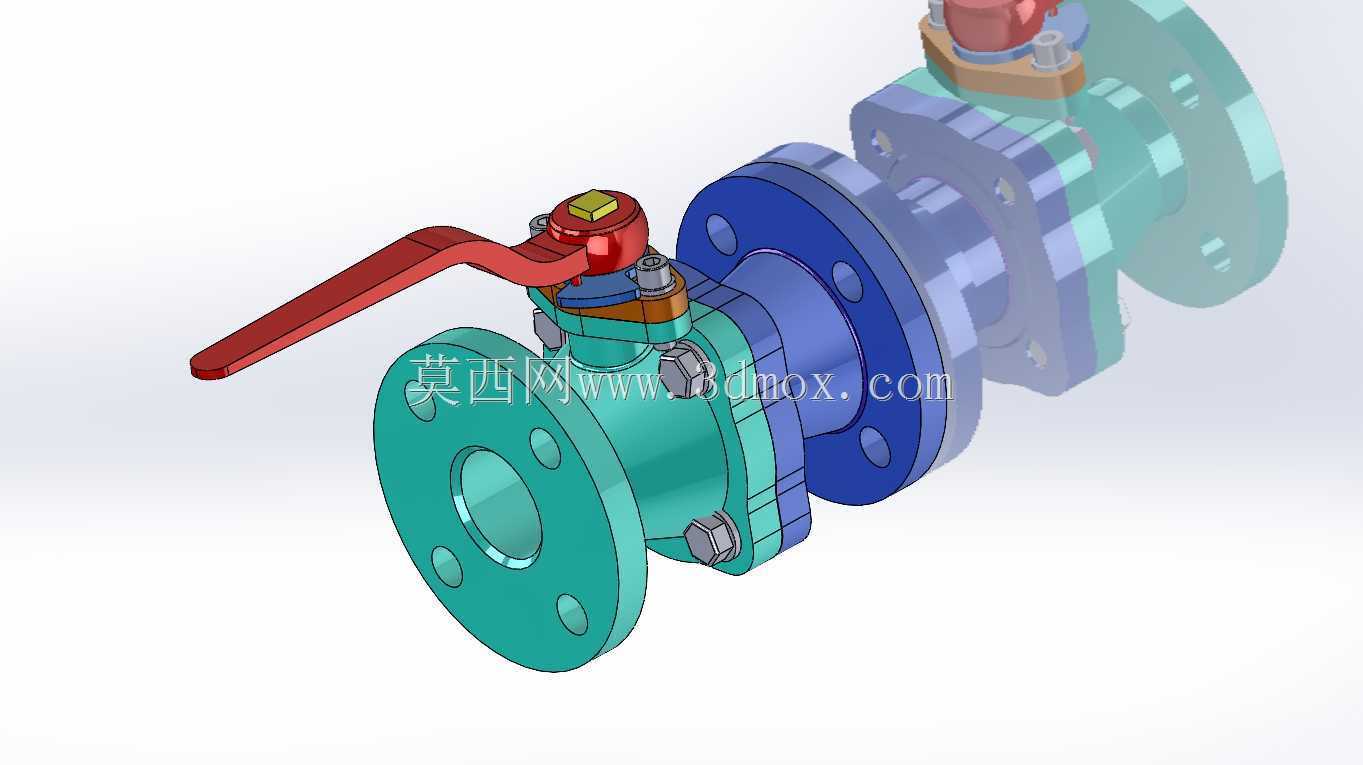

　　在民用建筑给排水、工业循环水系统、中小型化工流体输送管路中，法兰连接的手动球阀是应用频次极高的通断控制部件，而水阀壳体作为这类球阀的核心承载基体，直接决定了阀门的承压能力、安装适配性与全生命周期的密封可靠性。这款水阀壳体采用两侧法兰对接的结构形式，法兰端面预留均匀分布的螺栓过孔，可匹配同公称通径、同压力等级的管路法兰，安装时通过螺栓副锁紧，配合法兰端面的密封垫片即可实现管路与阀门的静密封，适配公称压力1.6MPa及以下的常温水、中性流体输送工况，安装边界需预留足够的扳手操作空间，尤其是手柄侧需留出至少1.5倍手柄长度的操作半径，避免手柄转动过程中与周边管路、支架产生干涉。

　　从结构设计逻辑来看，壳体采用分体式组合结构，分为左右两个主体腔室，中间通过螺栓锁紧夹持阀芯密封组件，这种结构的优势在于后期维护时无需将整个阀门从管路上拆下，仅需松开中法兰连接螺栓即可取出阀芯、更换密封件，大幅降低现场运维的工作量。壳体内部流道采用全通径设计，流道内径与连接管路的内径保持一致，流体通过时的局部阻力系数极低，不会产生明显的节流压降，也不容易在流道内部滞留杂质，尤其适合输送带有少量固体颗粒的循环水、市政供水等介质，减少流道堵塞的概率。

　　壳体的材质选型适配不同应用场景，常规民用供水场景采用铅黄铜材质，切削加工性能优异，成型后表面粗糙度容易控制，且自身具备一定的耐水腐蚀能力，无需额外做表面防腐处理即可满足5年以上的使用要求；对于工业循环水、弱腐蚀性流体输送场景，可选用304不锈钢材质，通过铸造后精加工成型，耐腐蚀性与结构强度更高，可承受更高的管路压力波动与水锤冲击。壳体上部的阀杆安装位设计有多层密封槽，可填充填料密封件，配合压盖压紧后实现阀杆转动部位的动密封，避免阀杆处出现介质渗漏，同时阀杆部位设置有限位结构，可将手柄的转动角度限制在0-90度范围内，对应阀门的全关到全开状态，避免操作人员过度转动导致阀芯密封面受损。

　　在实际选型匹配过程中，需要重点核对壳体法兰的螺栓孔中心距、法兰外径、密封面形式与现场管路法兰的参数一致，避免出现安装错位的问题；同时要确认壳体的公称通径与管路通径匹配，避免通径缩径导致的流阻增大、流量不足问题。壳体的壁厚设计经过强度校核，在额定工作压力下可承受1.5倍的水压试验压力无变形、无渗漏，中法兰连接部位的螺栓数量与规格经过受力计算，可保证在最大工作压力下中法兰密封面的比压满足密封要求，不会出现介质从壳体结合面渗漏的问题。

　　针对不同的安装场景，壳体的外部结构做了适配性优化，底部预留有可选的排污螺塞安装位，对于需要定期排空管路存水的北方供暖、室外供水场景，可在排污位安装螺塞，冬季停机时拧开螺塞即可排空壳体内存水，避免低温冻裂壳体；壳体外部的加强筋布局经过优化，在不增加过多壁厚的前提下提升了壳体整体的结构刚性，减少安装锁紧螺栓时壳体产生的形变，保证密封面的平面度符合要求。手柄连接部位采用方榫结构与阀杆配合，配合顶部的锁紧螺母固定手柄，传动过程中无间隙，手柄转动的力矩可直接传递到阀芯上，开关操作手感清晰，可通过手柄的朝向直观判断阀门的开关状态，当手柄与管路方向平行时为全开状态，垂直时为全关状态，便于现场巡检人员快速识别阀门工作状态。
