这款离心通风设备的结构设计,首先要匹配工业场景中长距离送风、系统排风的实际工况需求,在厂房通风除尘、生产工序废气收集、暖通系统送风环节中,这类设备需要克服管网阻力实现稳定气流输送,因此整体结构围绕风压输出效率、运行稳定性、安装适配性三个核心维度展开。从结构布局来看,蜗壳采用对数螺旋线型面设计,型面曲率经过多轮迭代校核,能够将叶轮高速旋转甩出的气流平顺导向出风口,减少气流在壳体内的涡流损耗,避免局部紊流带来的振动与噪音问题;蜗壳板材采用等强度变厚度设计,靠近叶轮出口的高风压区域适当增加板材厚度,其余区域在满足结构刚度的前提下控制板材厚度,兼顾壳体强度与整体重量控制,降低安装时的承重载荷要求。叶轮部分采用前向多翼式叶片布局,

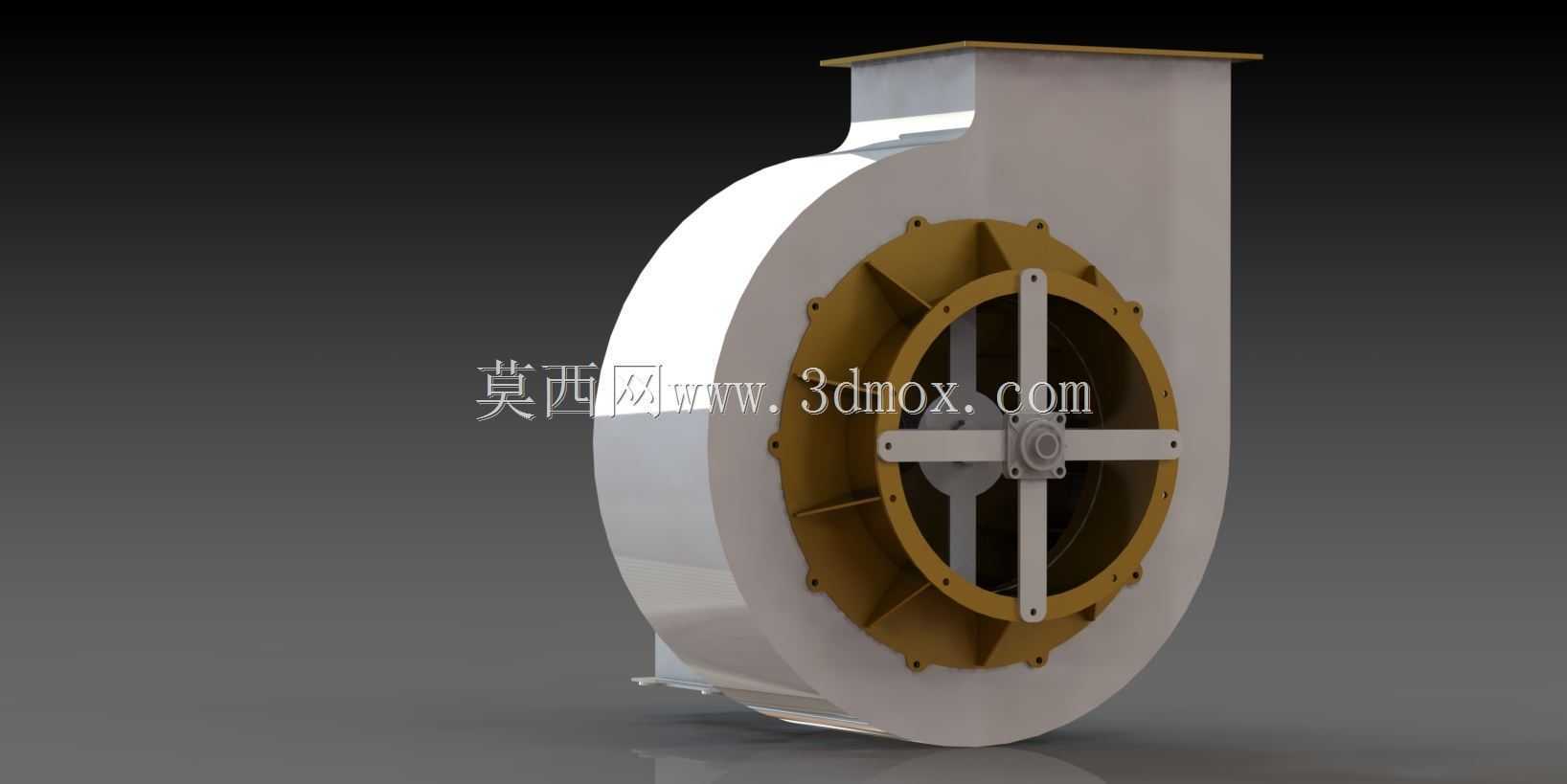

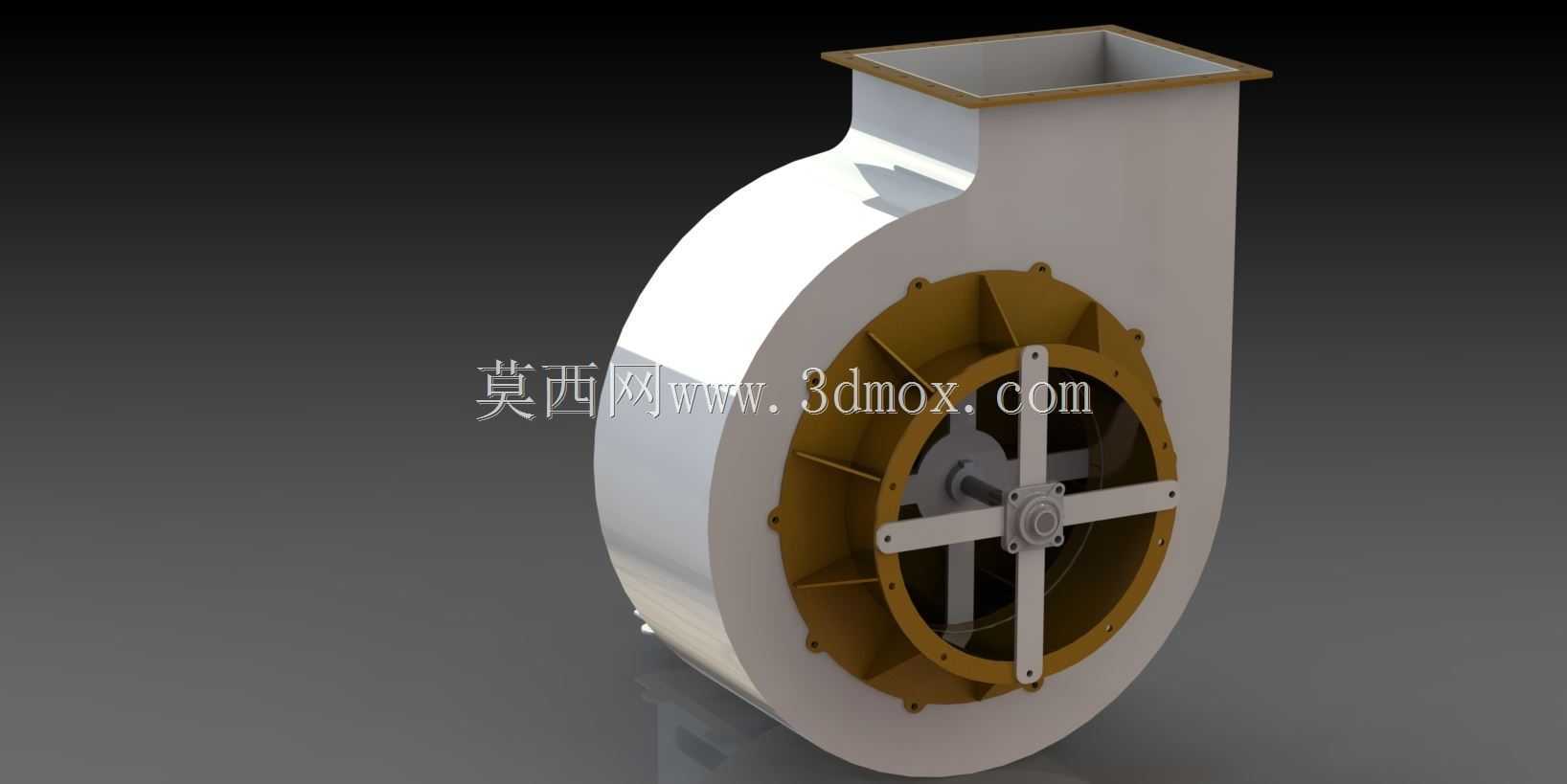

单台叶轮配置15片冲压成型叶片,叶片与轮盘、轮盖的连接采用翻边咬合加定位焊的工艺结构,避免高速旋转时叶片脱落的风险;叶片型线经过气动优化,进气侧做圆弧导角处理,减少气流进入叶轮时的冲击损失,提升叶轮的气动效率,叶轮直径设置为1060mm,宽度为400mm,匹配1200mm直径的进风口接口,进风口处设置十字形加强筋与防护网安装位,既可以对叶轮前端进行结构支撑,避免长周期运行后叶轮端盖变形,也可以预留防护网安装接口,防止杂物被吸入叶轮造成设备损坏。出风口采用方形法兰接口设计,法兰边预留标准螺栓孔位,可直接对接矩形通风管道,法兰面平整度控制在机械安装公差范围内,保证对接后密封垫受力均匀,减少漏风损失。安装底座采用三点支撑式结构,
支撑脚位置经过重心校核,保证设备安装后重心落在支撑面中心区域,减少运行时的振动传递,支撑脚预留地脚螺栓安装孔,可直接固定在混凝土基础或者钢架平台上,安装时不需要额外制作过渡支架。在设计细节上,叶轮与进风口的间隙控制在合理范围内,既避免间隙过大造成气流回流损失,也防止间隙过小出现运行时的摩擦碰撞;壳体侧面设置检修口盖板,日常维护时不需要拆卸整体管道,即可打开盖板检查叶轮积灰、叶片磨损情况,降低后期运维的拆装工作量。轴承座采用外置式结构,与蜗壳内部流道完全隔离,避免输送介质中的粉尘、水汽进入轴承造成润滑失效,轴承座预留注油嘴位置,可在设备运行状态下完成润滑脂补充,延长轴承维护周期。整体结构的安装边界经过校核,设备宽度、

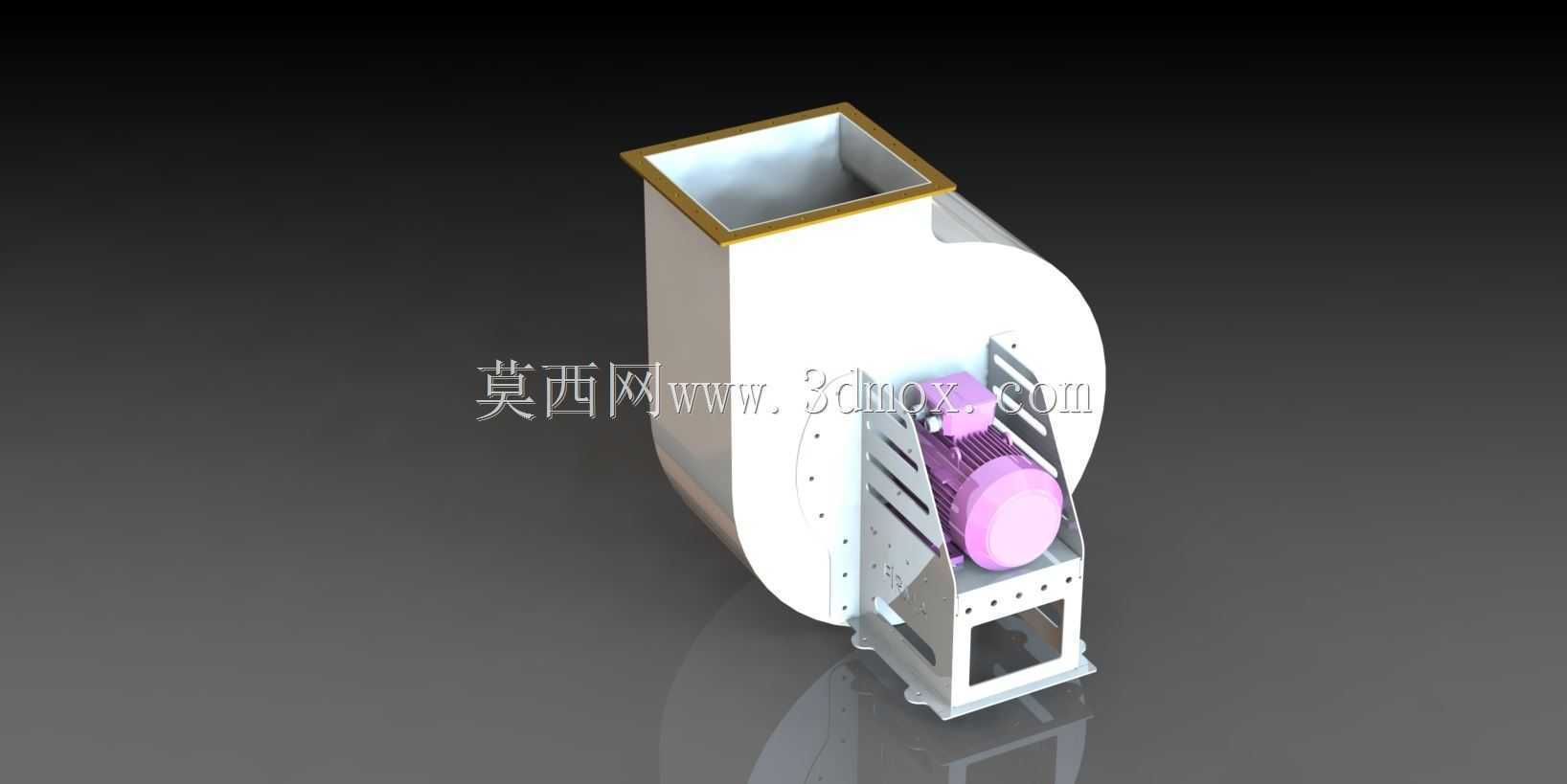

高度方向尺寸适配常规工业厂房的设备安装空间,侧面预留的电机安装位可根据实际风压需求匹配不同功率的驱动电机,电机与叶轮的传动可采用皮带传动或者直联传动两种形式,适配不同工况的转速调节需求。在气动性能匹配上,该结构的风机可满足中等风压、中等风量的通风需求,适用于木工车间除尘排风、喷涂车间废气收集、厂房整体换气送风、粮食加工工序风送系统等场景,结构设计中充分考虑了不同场景的通用性,壳体表面预留防腐涂层施工的基面要求,若用于腐蚀气体输送场景,可在壳体内壁增加防腐衬层,不需要改动整体结构尺寸。叶轮做动平衡校正的结构基准在设计时就预留了工艺定位孔,生产加工时可直接通过定位孔装夹完成动平衡测试,减少生产环节的装夹找正时间,提升批量生产的加工效率。蜗壳的拼接焊缝位置设置在气流低速区,避免焊缝凸起对高速气流造成干扰,焊缝打磨后与壳体内壁齐平,减少气流沿程阻力。
