离心式蜗壳通风机结构三维设计

　　在工业通风散热、小空间定向送风的场景里，这类蜗壳结构的离心风机是很常见的配套部件，和轴流风机直吹送风的逻辑不同，它靠叶轮在蜗壳内部旋转产生的离心力，把轴向进风的气流顺着蜗壳的流道转向90度后从方形出风口压出，能在有限安装空间里实现更高的送风压头，适合给电子机柜、小型换热单元、设备局部散热点位提供定向风压送风。

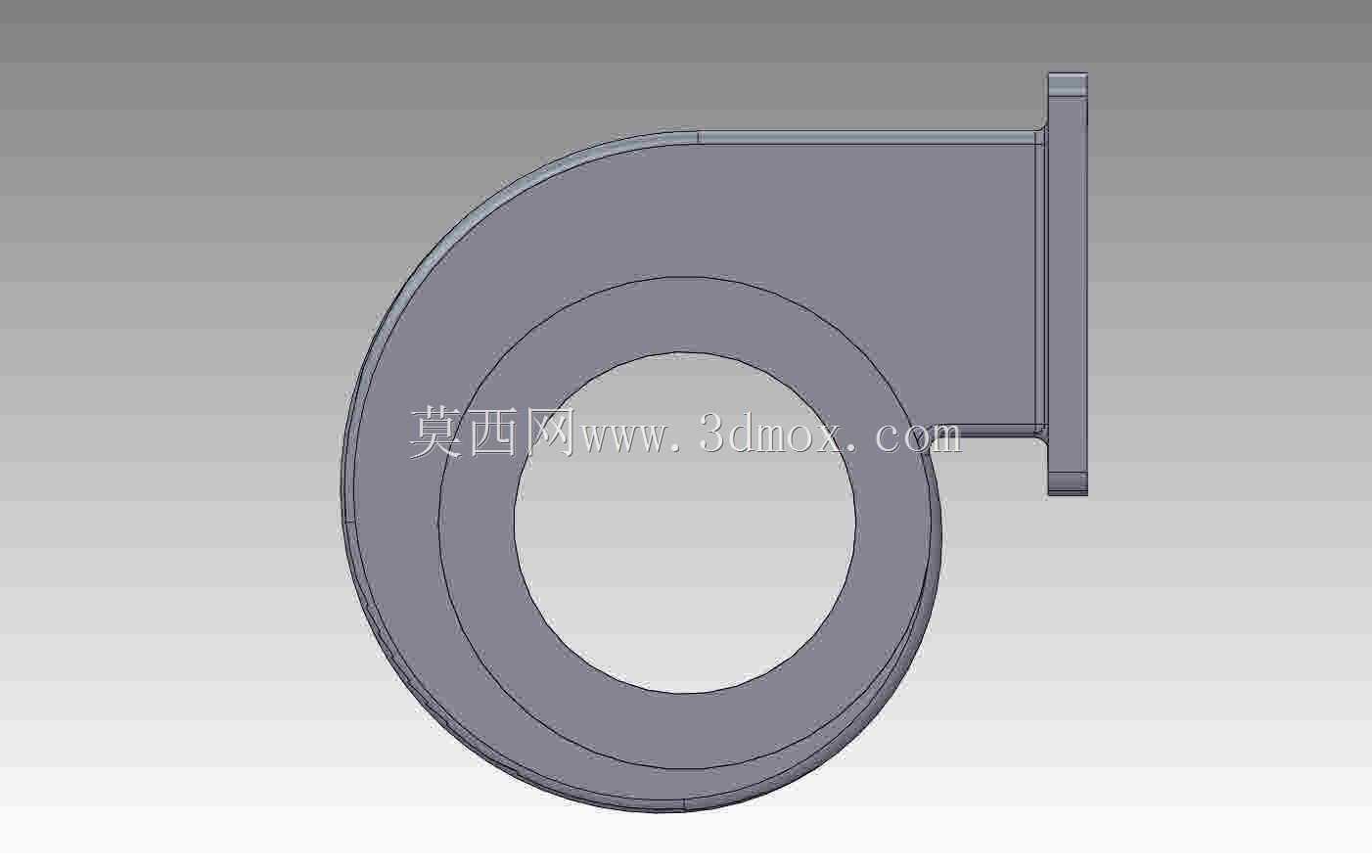

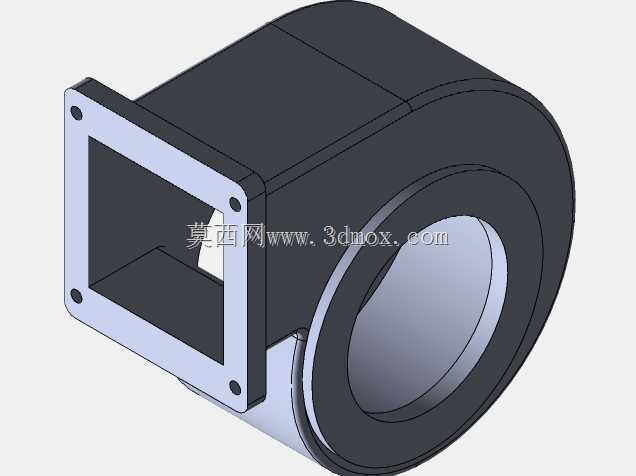

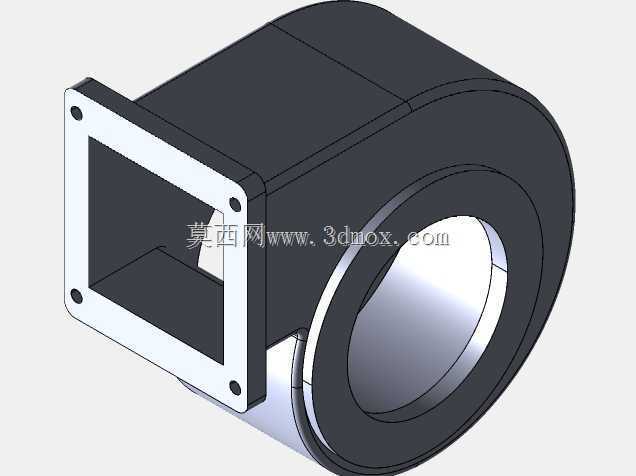

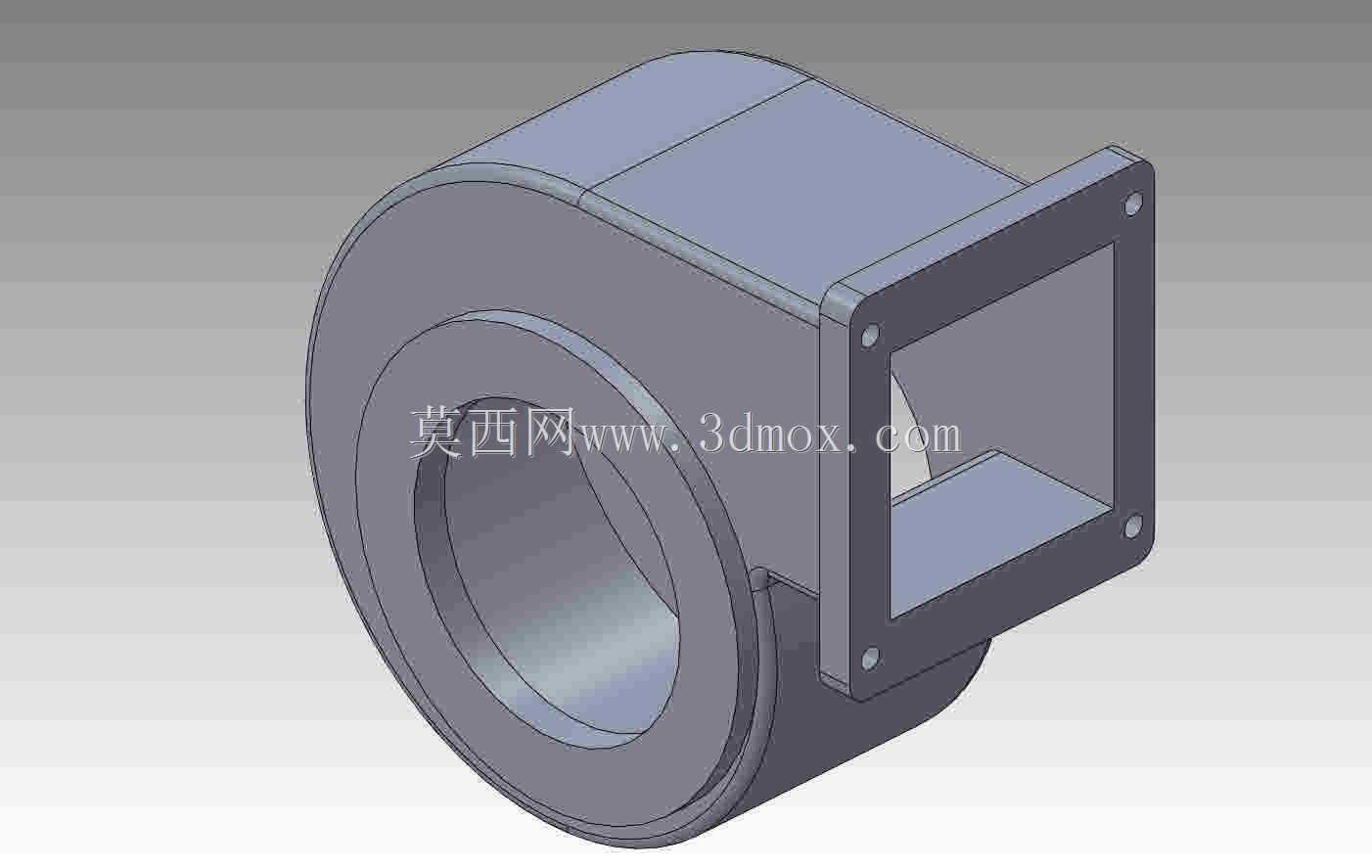

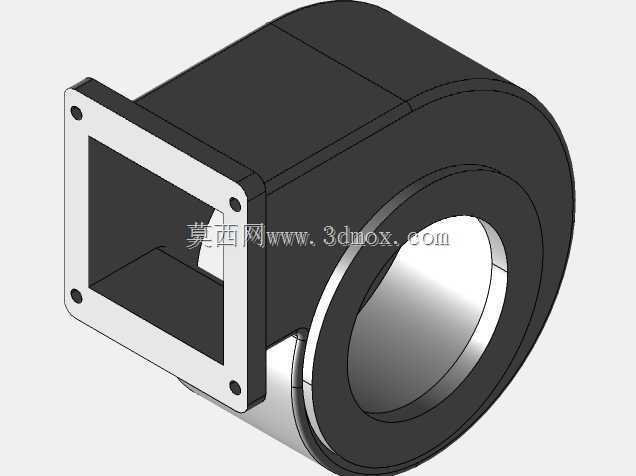

　　从结构设计的逻辑来看，这个风机的蜗壳采用了等宽截面的渐开线流道设计，进风口是圆形直筒段，和叶轮的进风侧做了同轴匹配，能减少气流进入叶轮时的紊流损失，进风端的圆筒壁厚做了均匀加厚处理，既可以对接柔性通风软管，也能通过卡箍结构和前置的过滤组件、消音段直接连接，不需要额外做转接法兰。出风口采用方形法兰结构，法兰四个角预留了安装通孔，孔位做了沉台处理，安装时螺栓头可以完全沉入沉台内，不会突出法兰平面影响密封贴合，法兰的密封面做了平面度公差控制，和设备风道对接时可以贴密封胶条或者橡胶垫，避免风压泄漏。

　　安装边界上，圆形进风口的轴向长度控制在较短尺寸，不会因为进风段过长占用过多纵深空间，方形出风口的法兰边长和蜗壳主体的外径做了尺寸匹配，法兰外边缘没有超出蜗壳的最大径向轮廓，安装时不需要额外给法兰预留侧边避让空间，整个风机的安装基准可以选在出风口法兰平面，也可以依托蜗壳侧面的预留安装位做固定，适配不同设备的安装布局需求。蜗壳的壳体采用等壁厚设计，壁厚取值兼顾了结构刚性和整体重量，在叶轮高速旋转产生的振动工况下，壳体不会出现薄壁共振的问题，同时也不会因为壁厚过大增加不必要的重量，适合嵌入式安装在对重量有要求的设备内部。

　　实际使用中，这类风机的出风口可以直接对接设备内部的导风通道，把气流精准导向需要散热的变压器、功率模块等发热部件，相比轴流风机，它的出风风压更高，即使风道有一定的转弯阻力，也能保证足够的送风量，不会因为风道阻力出现风量骤降的问题。设计时蜗壳的流道过渡处做了圆弧顺滑处理，没有直角突变的结构，能减少气流在流道内的涡流噪音，同时降低气流的压力损失，提升风机的运行效率。进风端的圆形接口和蜗壳主体的连接位置做了圆角过渡，避免应力集中，在长期运行的振动工况下，连接位置不会出现疲劳开裂的问题。

　　从建模的细节来看，整个蜗壳的曲面是严格按照离心风机的气动型线构建的，流道内壁没有多余的凸起或者凹陷，能保证气流在流道内顺畅流动，出风口的法兰和蜗壳主体是一体化结构，不存在拼接缝隙，避免了拼接位置漏风的隐患。安装孔的位置度公差做了合理设定，和设备端的对接孔位匹配时不会出现安装错位的问题，沉台的深度刚好覆盖标准螺栓的头部高度，安装后法兰平面保持完全平整，和对接面贴合时不会出现间隙。这类结构的风机在交流稳压设备、小型工业控制柜、电子设备散热系统里应用非常广泛，设计时既要考虑气动性能的合理性，也要兼顾安装维护的便捷性，这个结构的整体尺寸紧凑，不需要太大的安装空间，同时能提供稳定的送风压力，适配多种小空间通风散热的使用需求。
