角式法兰连接给水止回阀结构设计

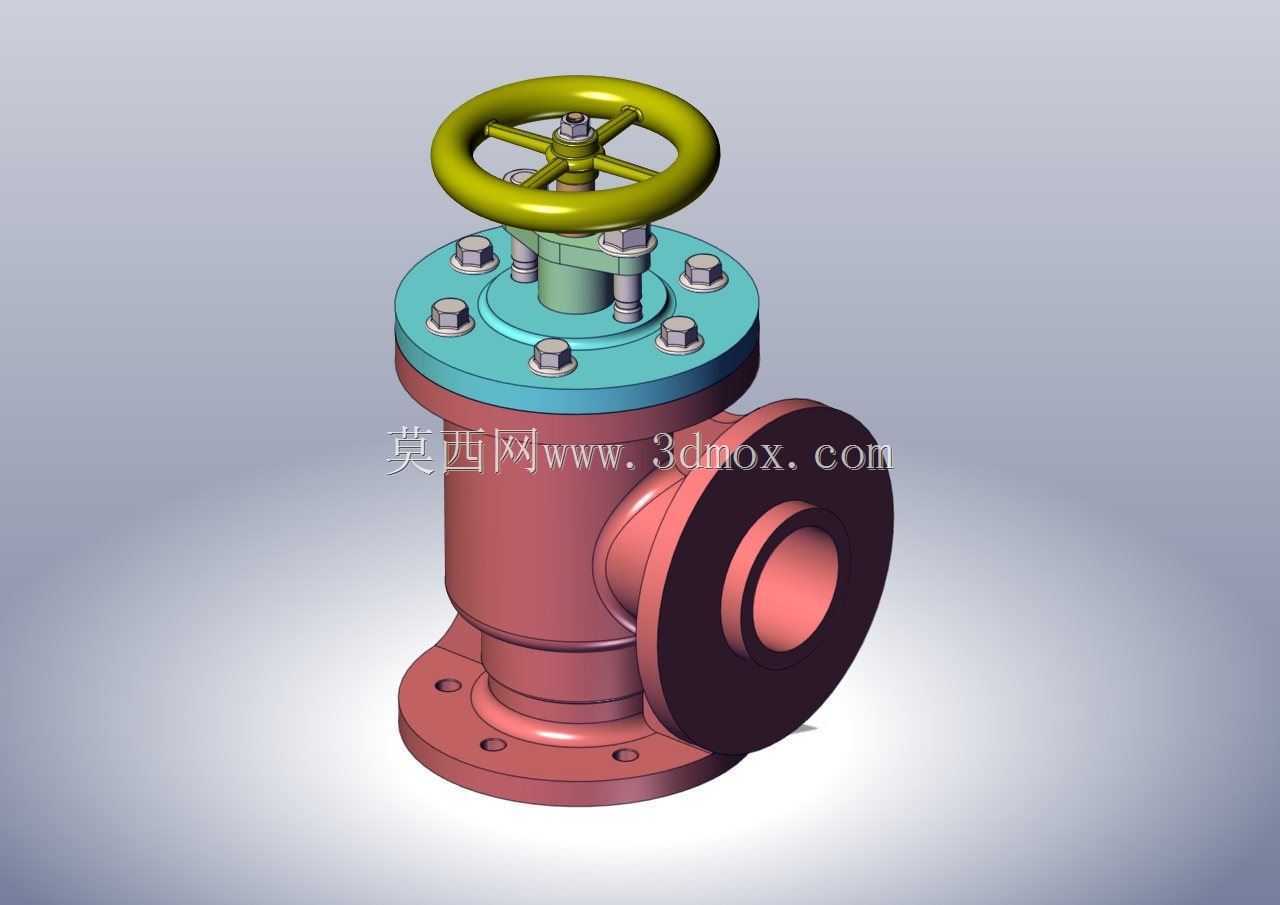

　　在工业锅炉给水系统的管路布局中，角式结构的止回阀往往适配于管路垂直转水平向的布设场景，这类安装位通常位于给水泵出口与锅炉进水口的衔接段，空间局促且管路走向存在90度转向，常规直通式止回阀会额外增加管路弯头的配置量，不仅提升沿程阻力，也会增加管路泄漏点的潜在风险。这款角式给水止回阀的阀体采用下进侧出的流道设计，下端法兰对接垂直走向的给水泵来水管路，侧方法兰对接水平走向的锅炉进水段管路，无需额外配置弯头即可完成管路转向衔接，能有效压缩管路安装的占用空间，尤其适配中小型燃煤、燃气锅炉的紧凑式泵房布局。从功能实现逻辑来看，该阀的核心作用是在给水泵正常运行时，依靠给水的压力顶开阀瓣实现介质正向流通，当锅炉侧压力高于给水侧压力，

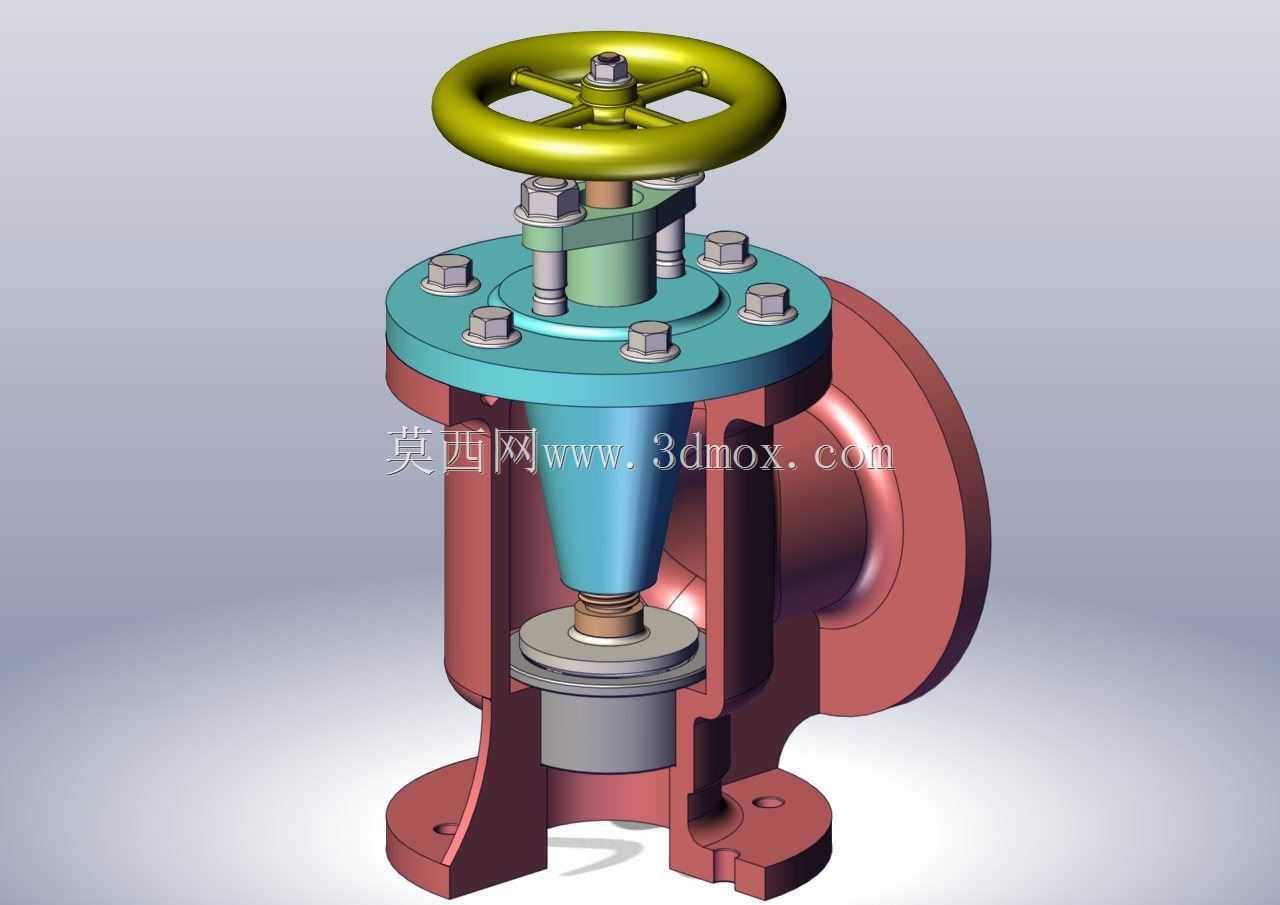

　　或是给水泵突发故障停转时，阀瓣会在介质反向压力与自身重力的共同作用下快速回落密封，彻底阻断锅炉内高温高压水的回流路径，避免高温水倒灌冲击给水泵叶轮造成泵体损坏，同时也能防止锅炉因水位快速下降引发的干烧安全事故。阀体的上部配置了手轮操作结构，很多人会误以为这是截止阀的调节结构，实际上这个手轮结构是作为检修锁定装置使用，当需要对止回阀内部密封件进行检修，或是锅炉长期停炉需要隔断管路时，可以旋转手轮带动阀杆下压，强制将阀瓣压紧在密封座上，实现可靠的手动截断，不需要额外在管路上加装隔离阀，进一步简化了管路配置。在建模设计过程中，流道部分的圆弧过渡是核心细节，阀腔内部的转角位置没有采用直角结构，而是做了R15的圆弧过渡处理，

　　能够减少介质流经阀腔时的紊流与局部阻力，降低给水泵的扬程损耗，同时也能避免介质中的杂质在转角位置沉积卡涩阀瓣。法兰连接尺寸严格遵循通用管路法兰标准，下端与侧方法兰的螺栓孔数量、孔径、孔位分布均匹配同压力等级的常规管路法兰，安装时不需要单独加工配对法兰，直接适配现有管路的法兰件即可完成对接，手轮的操作高度设置在阀体顶部上方120mm位置，操作空间预留充足，即使在保温层包覆完成后，操作人员也能顺利完成手轮的旋转操作，不会被保温层或周边管路构件干涉。密封面的设计采用了锥面密封结构，相比平面密封，锥面的密封比压更高，在低压差的反向介质作用下也能实现可靠密封，同时阀瓣的导向结构设置在阀腔内部的导向筋上，阀瓣升降过程中不会出现偏摆，

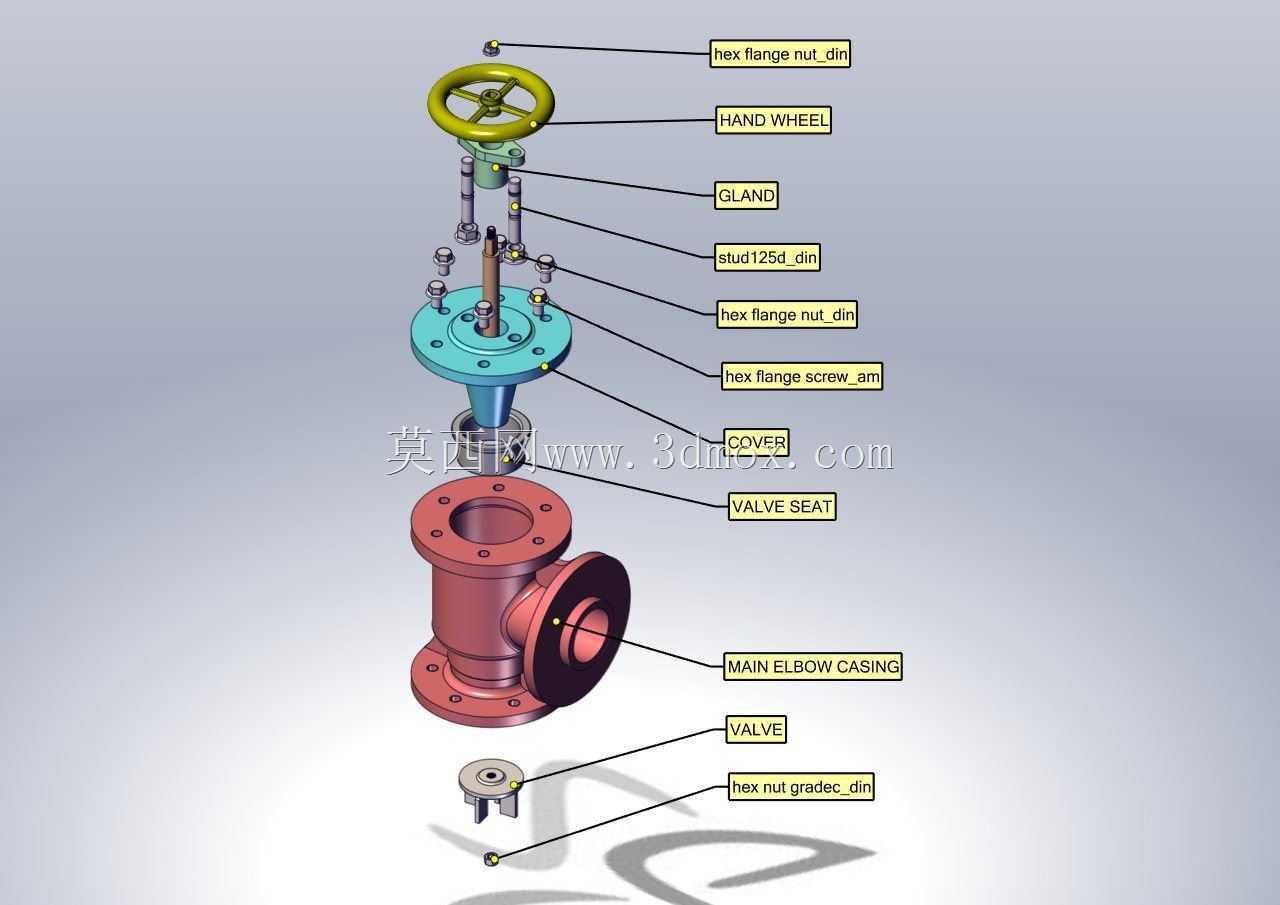

　　长期反复启闭也不会出现密封面错位磨损的问题，有效提升了阀门的使用寿命。上部阀盖与阀体的连接采用了均布螺栓压紧结构，垫片选用耐温耐水的橡胶石棉垫，能够承受锅炉给水的温度与压力，拆卸检修时只需要松开阀盖螺栓即可取出内部阀瓣与密封件，不需要将整个阀体从管路上切割拆除，大幅降低了后期维护的工作量。
