垃圾处理场用自走式堆肥翻抛作业设备

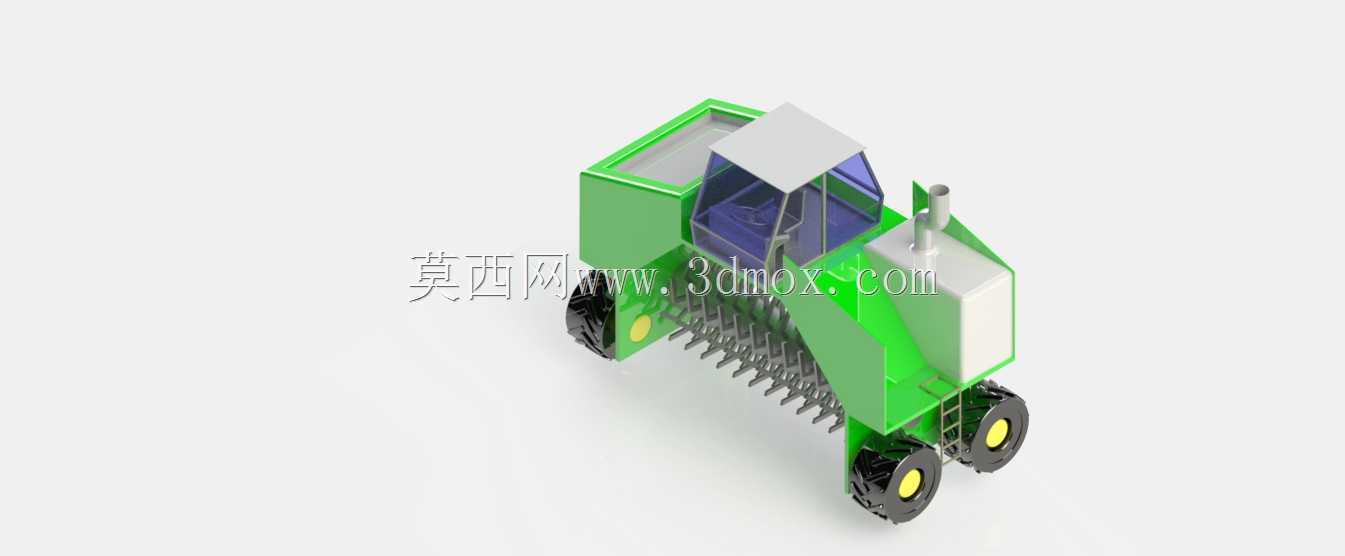

　　这款自走式堆肥翻抛设备，主要面向市政生活垃圾处理厂、规模化畜禽养殖场配套堆肥车间、商品有机肥生产厂区的条垛式堆肥作业场景，解决静态堆肥过程中物料供氧不足、发酵不均、腐熟周期长的实际生产痛点。设备采用轮式自走底盘设计，无需额外铺设轨道，可直接在宽度2.5米至4.5米、高度0.8米至1.6米的发酵条垛间灵活转场作业，最小转弯半径控制在3.2米以内，适配多数中小型堆肥厂区的车间通道预留尺寸，无需对现有厂区地面做特殊硬化改造，常规水泥硬化地面即可满足行走承重要求。设备核心作业部件为下方横向布置的带齿翻抛辊，辊轴上按螺旋线排布焊接高锰钢材质的抛料齿，作业时辊轴以额定转速反向旋转，将条垛内部处于厌氧状态的底层物料翻搅至表层，

　　同时将物料破碎打散至粒径30mm以下的松散状态，翻抛过程中可自然引入空气，将堆体内部含氧量维持在15%至20%的适宜发酵区间，同时带走堆肥发酵产生的多余水汽与废气，避免堆体局部温度过高导致的有益菌失活问题。驾驶室采用高位侧置布局，作业时驾驶员可清晰观察前方条垛的对位情况与翻抛辊的作业深度，避免出现漏翻、翻抛深度不足的问题，驾驶室周边设置防护栏与爬梯，方便日常设备检修与维护。动力舱布置在设备后侧，与驾驶室之间设置隔热隔音隔板，避免发动机热量与噪音传递至驾驶区域，排气管道做高位引出设计，避免废气直吹作业面影响堆体发酵环境。设备整体外形长度控制在4.2米，宽度2.2米，高度2.8米，可满足常规车间4米净空高度的通行要求，整机重量约3.

　　8吨，作业行进速度可在5m/min至15m/min区间调节，匹配不同发酵阶段物料的翻抛需求：发酵升温期可采用低速大深度翻抛，保证物料充分充氧；腐熟后期可采用高速浅翻，减少对已腐熟物料结构的破坏。翻抛辊的作业深度可通过液压系统实时调节，调节范围0至1.2米，适配不同高度条垛的作业需求，辊轴两端设置挡料板，避免翻抛过程中物料飞溅至设备行走轮区域，减少行走轮卡滞的故障概率。设备前端设置可调节高度的导料板，可将翻抛后的物料重新规整为规整的梯形条垛，无需额外配备整理设备，减少后续工序的人工投入。行走轮采用深花纹农用越野轮胎，胎面宽度30cm，接地比压小于0.1MPa，即使在堆肥厂区部分松软的临时堆料区域行走，也不会出现严重陷车问题。

　　设备的液压管路全部采用高压耐油橡胶管，管路布置沿机架内侧走线，外部设置金属护板遮挡，避免翻抛过程中飞溅的物料磨损管路，所有润滑点均引出至机架外侧的集中润滑排，日常保养时无需钻入设备底部即可完成注脂操作，降低维护作业的劳动强度。从建模逻辑来看，该模型采用自顶向下的装配设计思路，先搭建整机的行走边界与作业范围骨架，再依次拆分底盘行走系统、翻抛作业系统、动力传动系统、驾驶室覆盖件等子装配，各部件之间的装配间隙严格按照实际工程公差预留，比如翻抛辊与机架之间的转动间隙预留5mm，避免热胀冷缩导致的辊轴卡滞，轮胎与轮罩之间的跳动间隙预留80mm，适配作业过程中地面不平整带来的轮胎跳动量。覆盖件采用曲面建模与钣金建模结合的方式，驾驶室的弧形挡风玻璃、动力舱的圆弧边角都做了连续曲面过渡，既还原实车的外形特征，也符合实际生产中钣金冲压成型的工艺要求，所有焊接部位都做了焊道特征还原，机架的方管拼接处保留了真实的焊接坡口细节，提升模型的工程参考价值。
