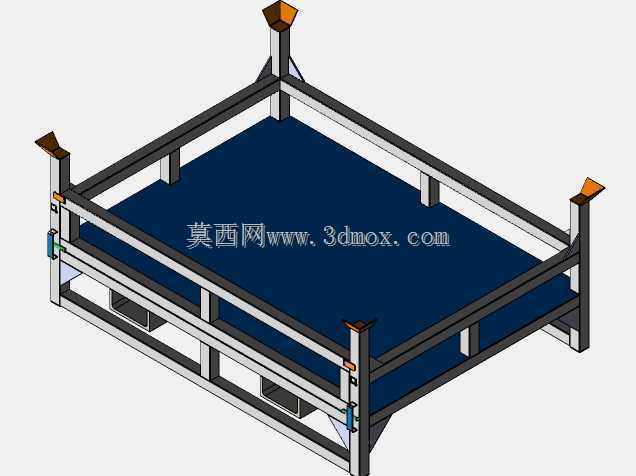

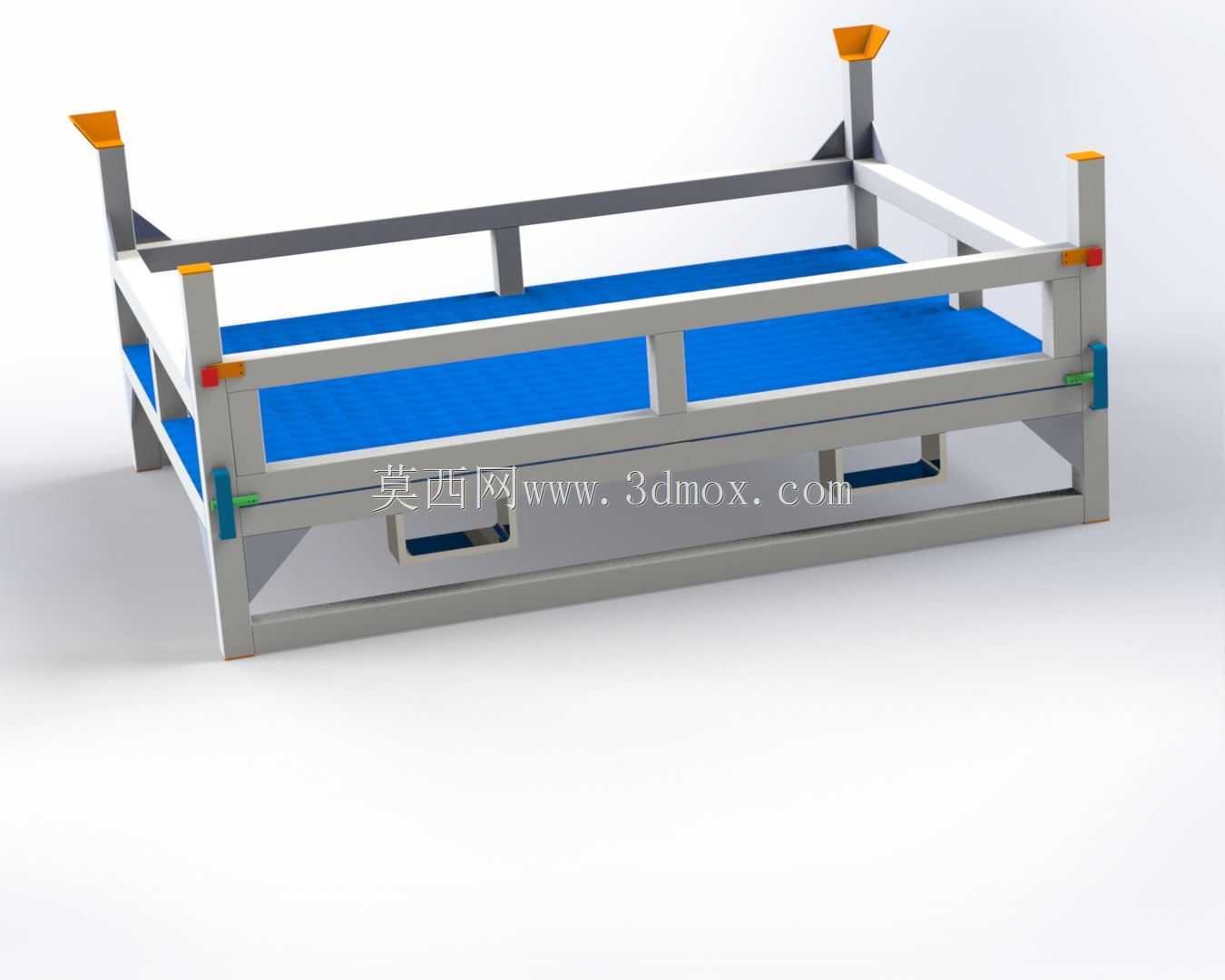

可堆叠式金属物料周转承载架结构设计

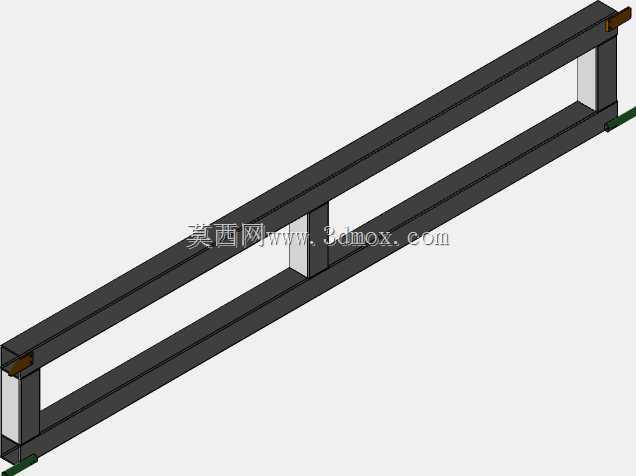

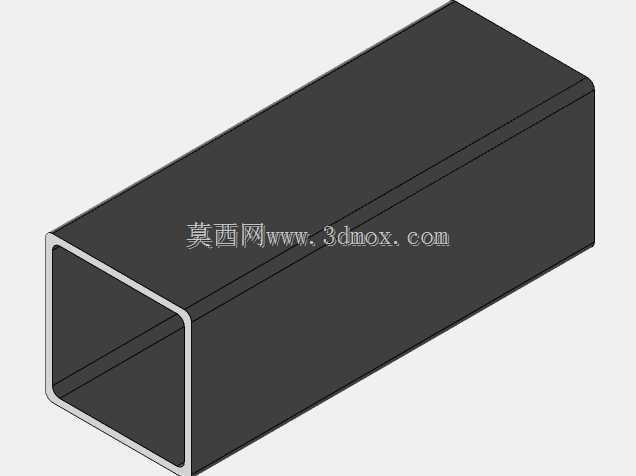

　　在离散制造车间的物料转运、线边缓存以及成品仓储环节，这类可堆叠式金属承载架是解决平面仓储空间利用率不足、散件物料转运磕碰问题的核心载具，区别于常规平面托盘，该结构自带围栏与堆叠定位结构，无需额外辅助工装即可实现多层叠放，适配生产现场从毛坯下料区到机加工工位、再到成品暂存区的全流程物料流转需求。从结构设计逻辑来看，底部框架采用矩形钢管拼焊成型，作为主要承力基体，底部预留的叉车位完全适配标准手动液压叉车与电动平衡重叉车的叉齿间距，叉齿插入深度覆盖架体长度的三分之二，避免转运过程中载具前倾掉落；架体四角的立柱向上延伸，顶端设置的锥形定位块与上层架体底部的定位凹槽精准契合，堆叠时可自动导正，单组堆叠层数可根据承载物料的单重调整，

　　常规工况下四层堆叠时整体偏摆量控制在2mm以内，不会出现侧滑风险。围栏部分采用横向钢管与立柱焊接连接，围栏高度根据常规周转物料的堆码高度设定，既可以防止物料在转运过程中从侧边滑落，又不会遮挡操作人员取放物料的操作空间，围栏侧边设置的彩色卡扣为物料状态标识位，不同颜色对应待加工、加工中、待检、合格等不同物料状态，无需额外悬挂标识牌即可快速区分物料属性，适配车间目视化管理需求。架体内部铺设的蓝色承载面板采用高分子耐磨材质，面板与底部框架通过沉头螺栓连接，表面摩擦系数适中，既可以避免金属物料直接接触钢框架产生磕碰划伤，又能防止转运过程中物料相对面板滑动，面板磨损后可单独拆卸更换，无需整体报废架体，降低长期使用成本。从安装边界来看，

　　该载具的外形尺寸适配标准货运车辆的内部装载宽度，单排可并排放置两个，装车时无需额外调整间隙，可直接通过叉车完成装卸；线边存放时，架体底部预留的100mm离地间隙，可避免地面油污、积水浸泡物料，同时适配车间地面的常规坡度，静止停放时不会出现自行滑移。在实际使用场景中，这类载具可直接对接自动化立体库的堆垛机货叉，无需更换托盘即可完成从平面仓储到立体库的转存，四角立柱的受力点经过加强处理，堆垛机叉取时的受力点与叉车叉取的受力点完全重合，不会出现局部应力集中导致的框架变形；针对异形零部件的周转，可在现有框架基础上加装定制化的内衬定位块，无需改动主体框架即可适配不同规格的物料存放，主体框架的焊接位置全部做去应力处理，长期反复承受交变载荷时不会出现焊缝开裂的问题，框架表面经过喷塑处理，可适应车间内切削液、润滑油的轻微腐蚀，日常维护仅需清理面板杂物即可，无需做特殊防锈处理。
