庭院葡萄压榨用手动机械榨汁装置

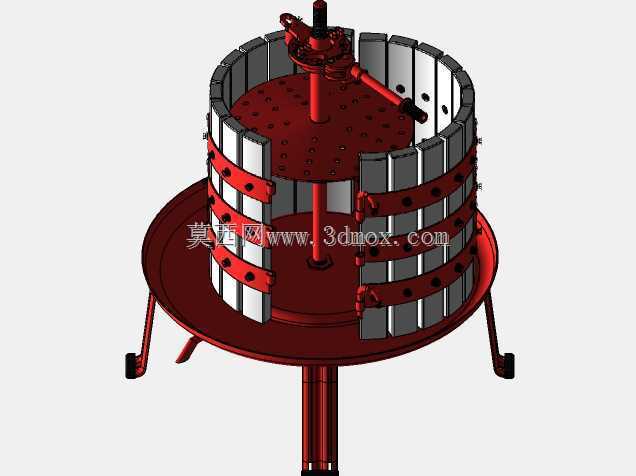

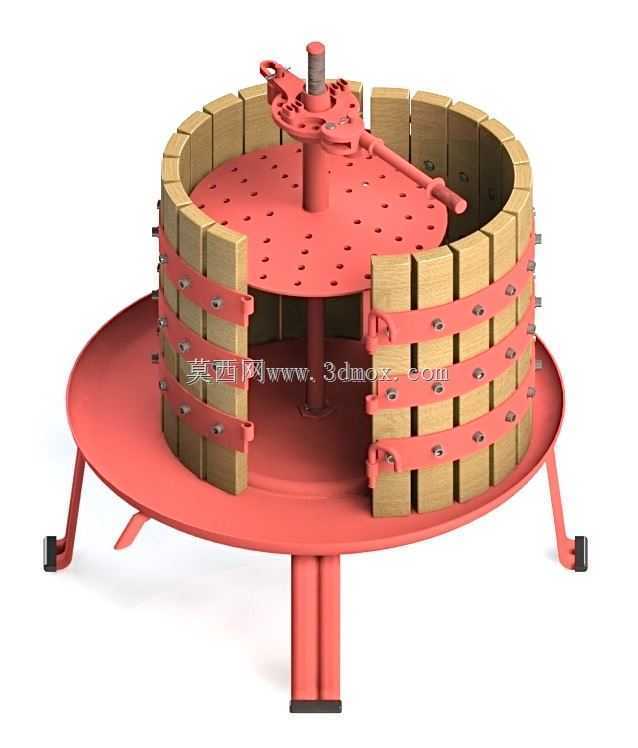

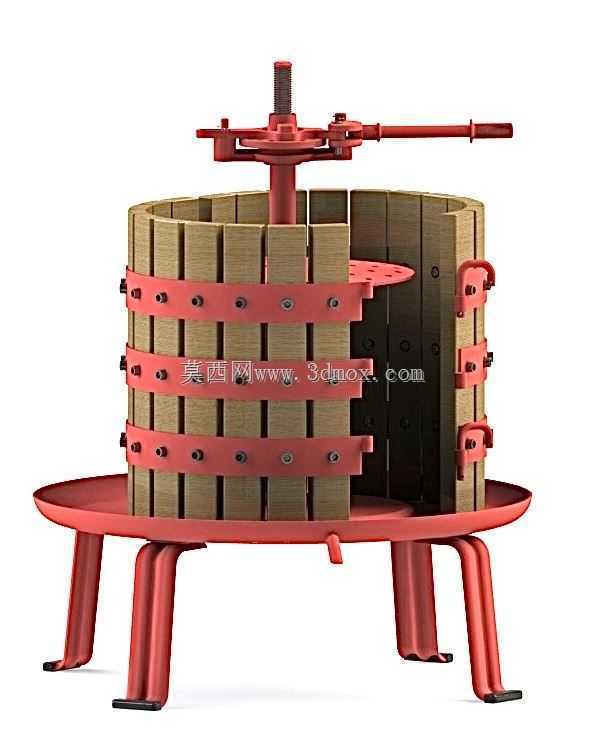

　　这款手动压榨装置主要面向庭院自酿葡萄酒、小型鲜果加工场景，适配家庭式、小批量果蔬汁提取作业，无需外接动力源，完全依靠手动机械结构完成压榨作业，适合无供电条件的户外庭院、小型作坊临时加工使用。设备整体采用立式同轴布局，核心承压部件为金属材质，围桶部分采用模块化木质栅条拼接结构，栅条之间预留均匀沥水间隙，压榨过程中果汁可顺着栅条间隙快速流入下部接液托盘，避免果渣堵塞沥水通道影响出汁效率。下部托盘采用外翻边浅盘结构，边缘预留导流缺口，压榨产生的果汁汇集后可顺着导流缺口直接流入外部接液容器，无需额外增设导液管路，简化了小型加工场景的操作流程。托盘底部采用三足支撑结构，支腿末端配置防滑脚垫，放置在不平整的庭院地面、木质操作台时也能保持稳定，

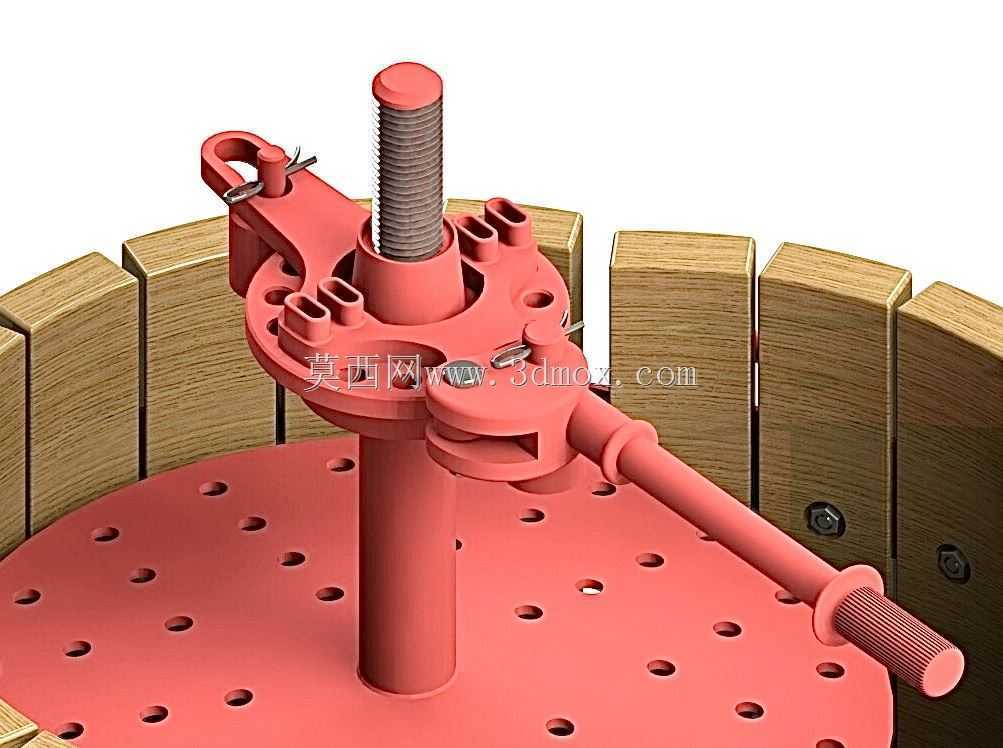

　　压榨过程中不会出现侧滑、倾覆问题。中心施压主轴采用梯形螺纹传动，转动顶部操作手柄即可带动中部多孔压盘垂直下行，压盘表面均匀分布直径5mm的沥水通孔，下行过程中压盘与栅条围桶形成的容腔配合，对桶内破碎后的果料施加均匀的垂直压力，相比传统螺旋侧压结构，垂直施压的压力分布更均匀，果料各层受力偏差可控制在15%以内，能有效提升出汁率，减少果渣残留汁液。压盘与主轴之间采用铰接式连接，可自适应果料装填后的表面平整度，避免局部压力过大导致果渣被挤入沥水间隙造成堵塞。围桶的木质栅条采用三道环形金属箍锁紧，金属箍上配置快拆式锁扣，压榨完成后可快速松开锁扣拆卸栅条，清理内部残留果渣，日常维护时也可逐片拆下栅条进行清洗，避免果渣残留滋生细菌，

　　符合食品加工场景的卫生要求。设计过程中充分考虑了手动操作的施力特性，顶部操作摇臂长度经过力臂优化，成年人施加150N的手动力即可在压盘处产生超过20kN的压榨力，满足葡萄、浆果类物料的压榨压力需求，操作过程中无需借助额外加力杆，单人即可完成装填、压榨、清渣全流程作业。设备整体安装边界控制在直径600mm、高度750mm范围内，放置在常规家用操作台、庭院石桌即可使用，不需要额外做基础固定，闲置时可拆解为围桶、压盘、托盘、主轴四个模块，收纳占用空间不足0.1立方米，适合家庭用户存放。结构设计上参考了传统老式印刷机的螺旋施压原理，对传动部位做了简化处理，取消了复杂的齿轮减速结构，直接采用大螺距梯形螺纹传动，既保证了施压过程的自锁特性，

　　压盘下行到任意位置都不会因为物料反弹力出现倒转，又减少了易损零部件数量，日常使用仅需定期在螺纹部位涂抹食品级润滑脂即可，长期使用的维护成本极低。栅条选用硬质木材制作，相比全金属围桶，木质材料不会与果汁中的酸性物质发生反应，能更好保留果蔬汁的原始风味，同时木质材料的导热系数低，压榨过程中不会因为环境温度变化导致物料温度快速升高，影响自酿葡萄酒的发酵初始品质。压盘、托盘、主轴、箍带等金属部件均做了食品级涂层处理，接触物料的部位无锐角、无焊缝死角，清洗时无清洁盲区，符合小型食品加工的接触材料安全要求。实际使用过程中，单次装填破碎葡萄的容量可达20L，单次压榨周期约15分钟，出汁率可达65%以上，除葡萄外，也可适配杨梅、蓝莓、桑葚等浆果类物料的榨汁作业，更换栅条间隙规格后也可用于蔬菜脱水、药渣压榨等其他小型压榨场景。
