180型螺旋输送给料设备结构设计

　　在散料处理的各类生产场景里，这类水平布置的螺旋输送设备一直是粉体、颗粒状物料短距离转运的核心配套装置，从粮食加工车间的原料转运、建材行业的粉料配料，到化工生产中的助剂投料，都能见到这类设备的应用，它依靠槽体内旋转的螺旋叶片推移物料前进，全程封闭的槽体结构能避免输送过程中物料撒漏、扬尘外溢，尤其适合易产生粉尘的散料输送工况，相比带式输送机占用横向空间更小，布置灵活度更高，可直接衔接料仓出料口与下游加工设备的进料端，不需要额外设置复杂的转接溜槽。

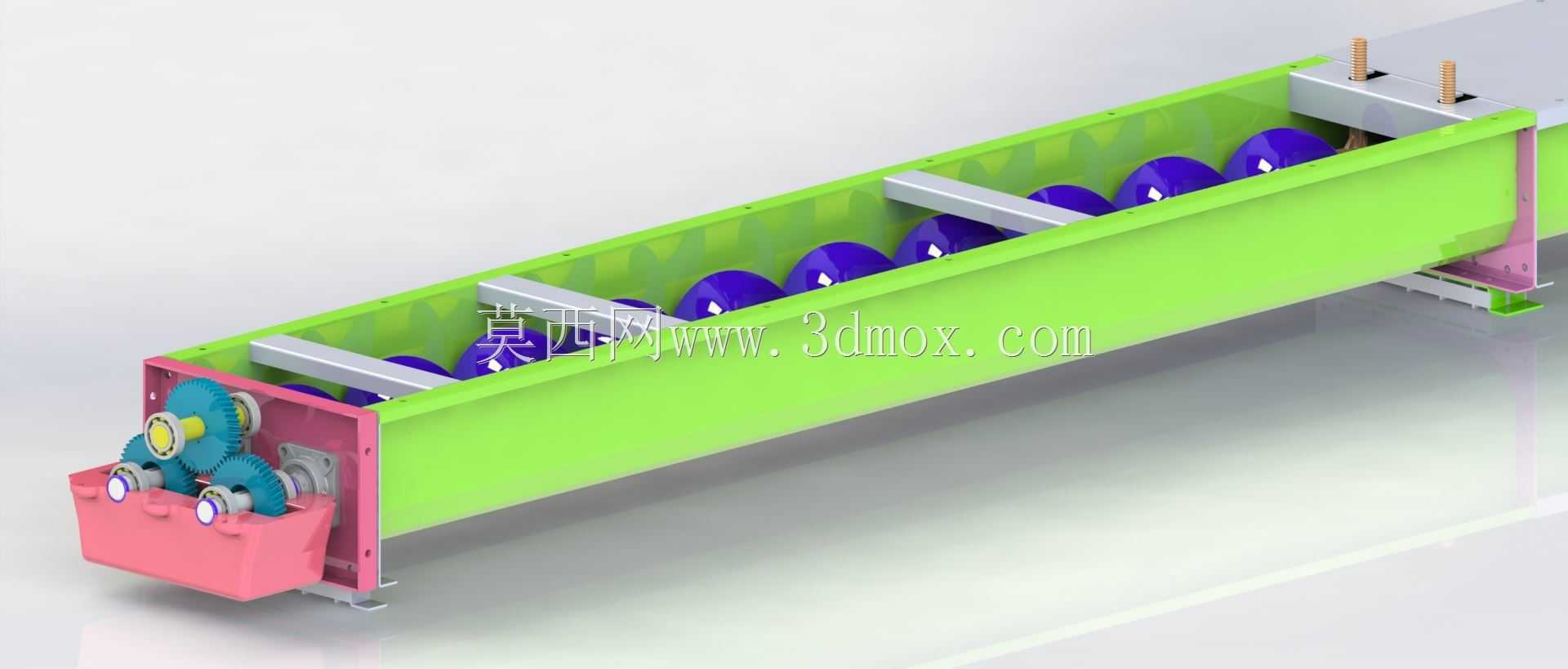

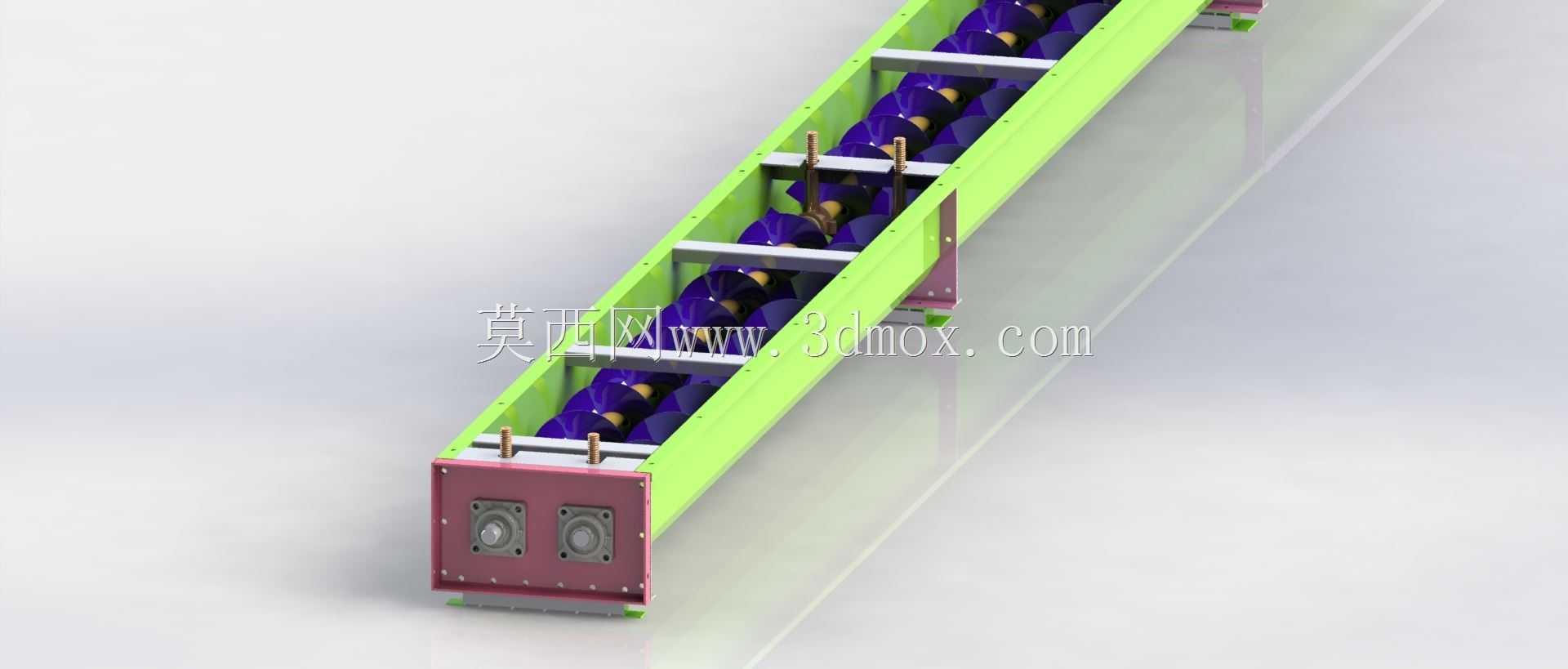

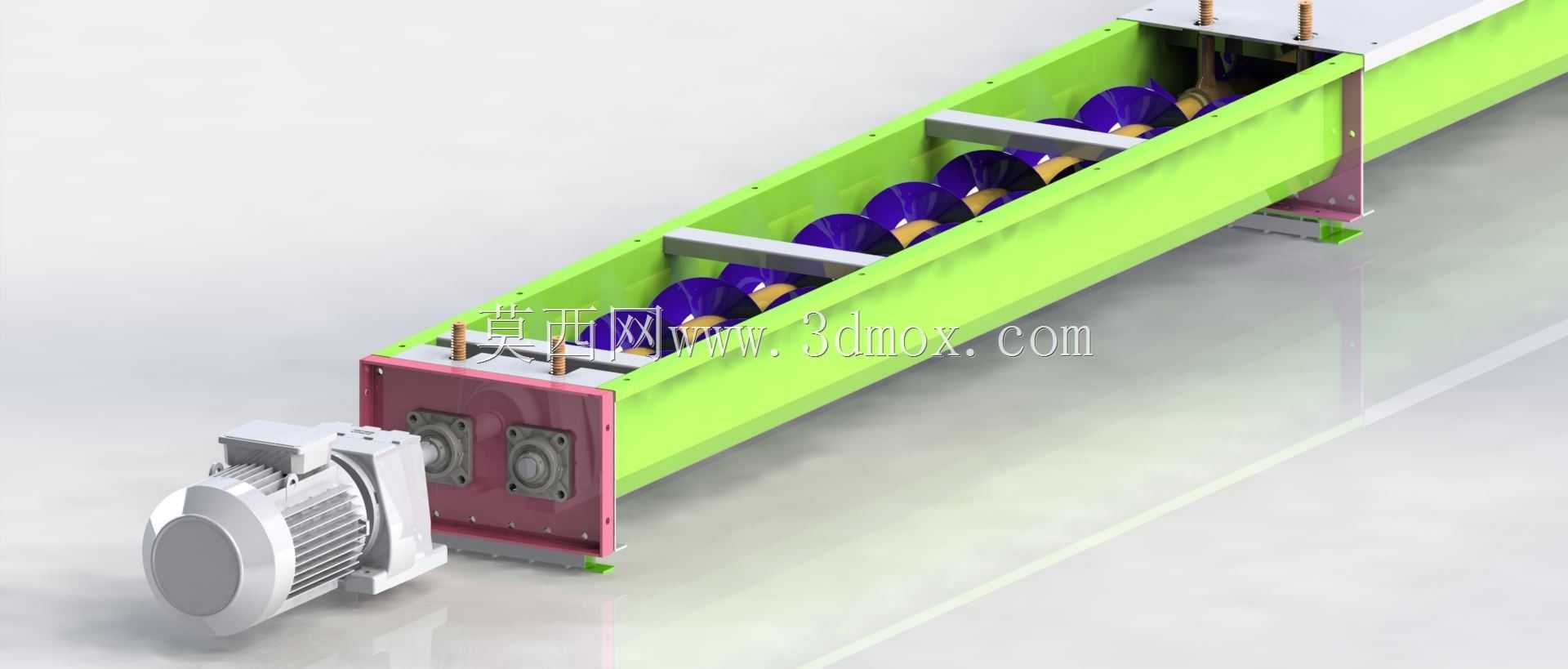

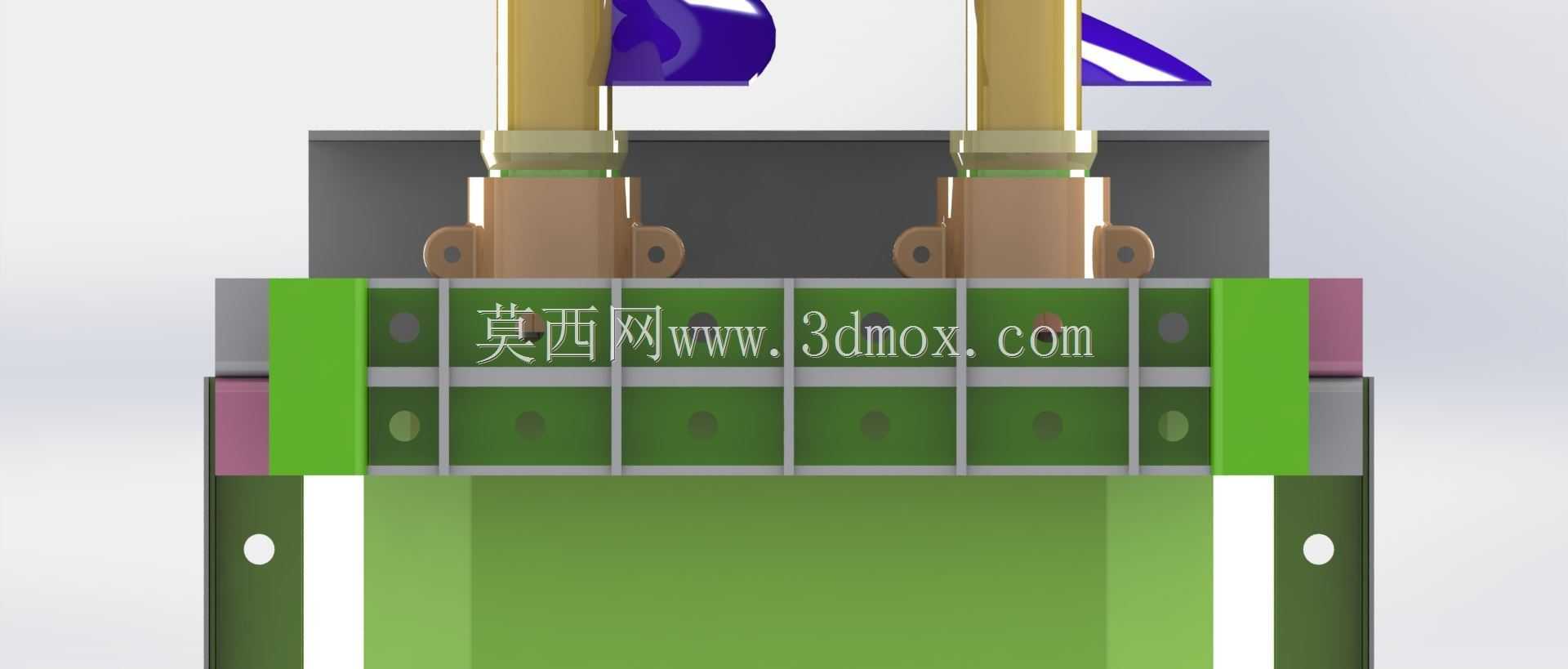

　　从结构设计逻辑来看，这款设备采用U型敞口加顶部盖板的槽体结构，槽体分段设置中间支撑轴承座，避免长距离输送时螺旋轴出现挠曲变形，每段支撑位置都预留了检修空间，日常维护时不需要完全拆解整段槽体就能更换轴承衬套。驱动端采用直联式减速电机布置在设备端部，电机输出轴通过联轴器与螺旋主轴直接连接，相比链传动、皮带传动的结构，传动效率更高，也省去了定期调整传动件张紧度的维护工作，驱动端的端盖采用分体式密封结构，轴承座与端盖之间设置了多层毡圈密封，能阻挡细粉料进入轴承腔造成磨损，适配多粉尘的作业环境。

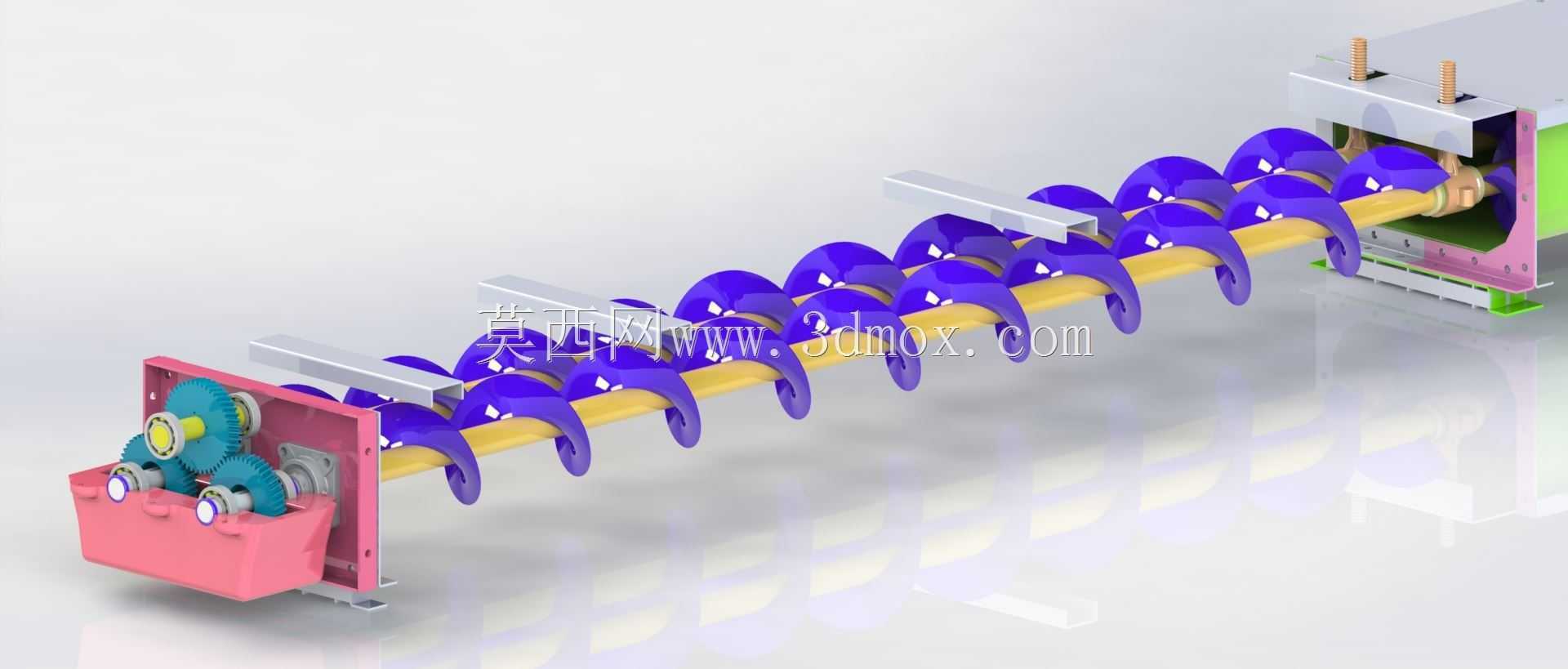

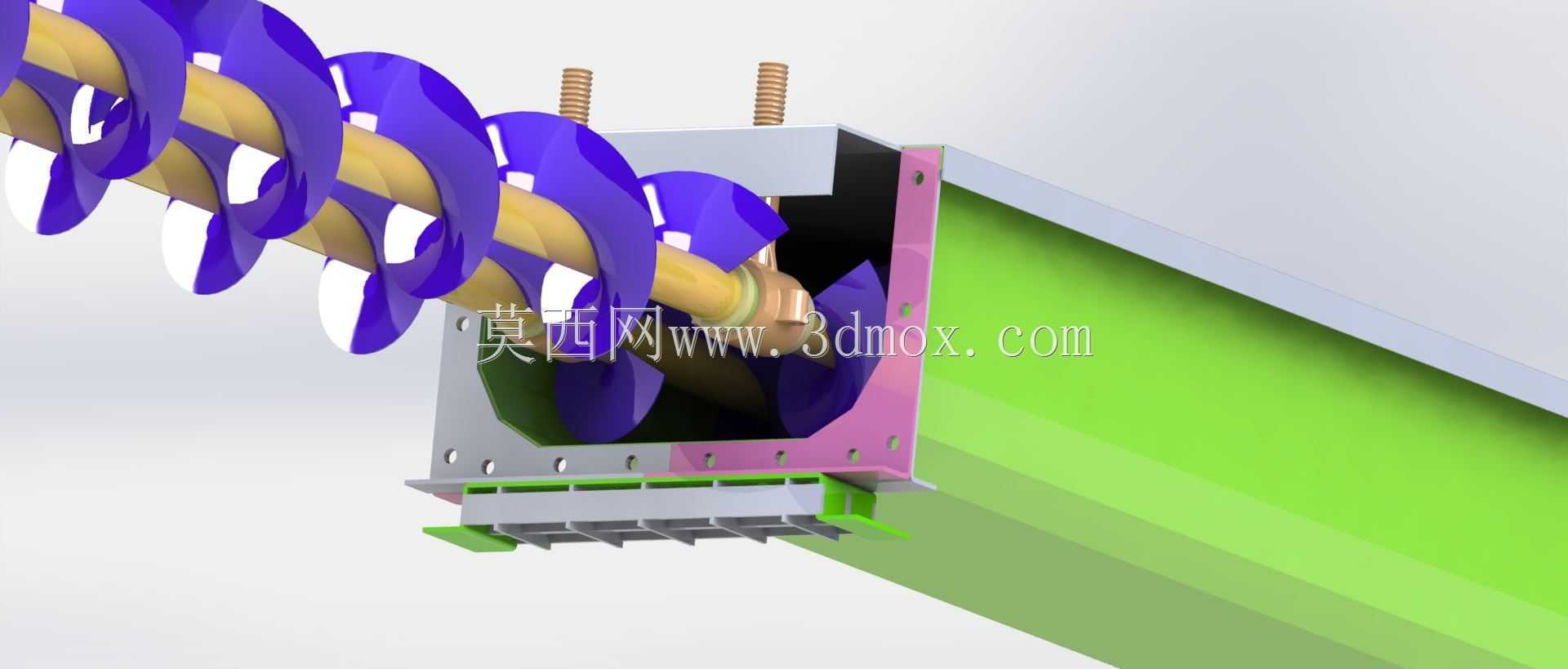

　　槽体内部的螺旋叶片采用等螺距实体面型设计，针对流动性较好的颗粒、粉体物料输送效率最优，叶片边缘与槽体内壁预留了3-5mm的间隙，既避免叶片旋转时刮蹭槽壁产生异响和磨损，也能减少槽壁残留物料的堆积，对于有一定粘附性的物料，这个间隙也能防止物料卡滞造成主轴负载骤增。槽体顶部的盖板采用分段快拆结构，每段盖板通过卡扣与槽体边沿固定，需要清理槽内残留物料或者检查叶片磨损情况时，不需要拆除整段盖板就能打开对应位置的检修口，日常运维的便捷性更高。

　　安装边界方面，这款设备的槽体底部每隔一段距离设置了安装支脚，支脚预留了螺栓固定孔，可直接安装在车间的设备平台或者钢结构支架上，支脚与槽体之间设置了调整垫片，安装时可通过增减垫片厚度调整槽体的水平度，避免螺旋轴倾斜造成叶片偏磨。设备的进料口可根据现场布置需求开设在槽体顶部的任意位置，出料口则对应设置在槽体底部，进出料口的法兰尺寸统一采用常规的圆法兰标准，可直接与现场的料仓、溜管对接，不需要额外制作转接法兰。驱动端的电机接线盒预留了足够的接线空间，电机安装位置与槽体之间留有散热间隙，避免设备长时间运行时槽体传导的热量影响电机使用寿命。

　　在实际选型适配时，这类螺旋输送机的输送量可通过调整螺旋转速、叶片直径来匹配不同的产能需求，180规格的机型对应的螺旋叶片直径为180mm，水平布置时输送松散密度1t/m³以下的粉体物料，每小时输送量可覆盖数立方到十几立方的区间，完全满足中小型生产线的配料、转运需求。设备的整体结构没有复杂的异形零件，所有钣金件、机加工件都采用常规加工工艺就能制作，螺旋叶片可采用分段拉伸焊接或者整体冷轧成型的工艺制作，生产制造成本较低，后期备件更换也更容易采购。槽体外侧可根据物料特性加装衬板，针对磨琢性较强的物料，在槽体内壁铺设耐磨衬板就能大幅延长槽体的使用寿命，不需要整体更换槽体结构，降低长期使用的维护成本。
