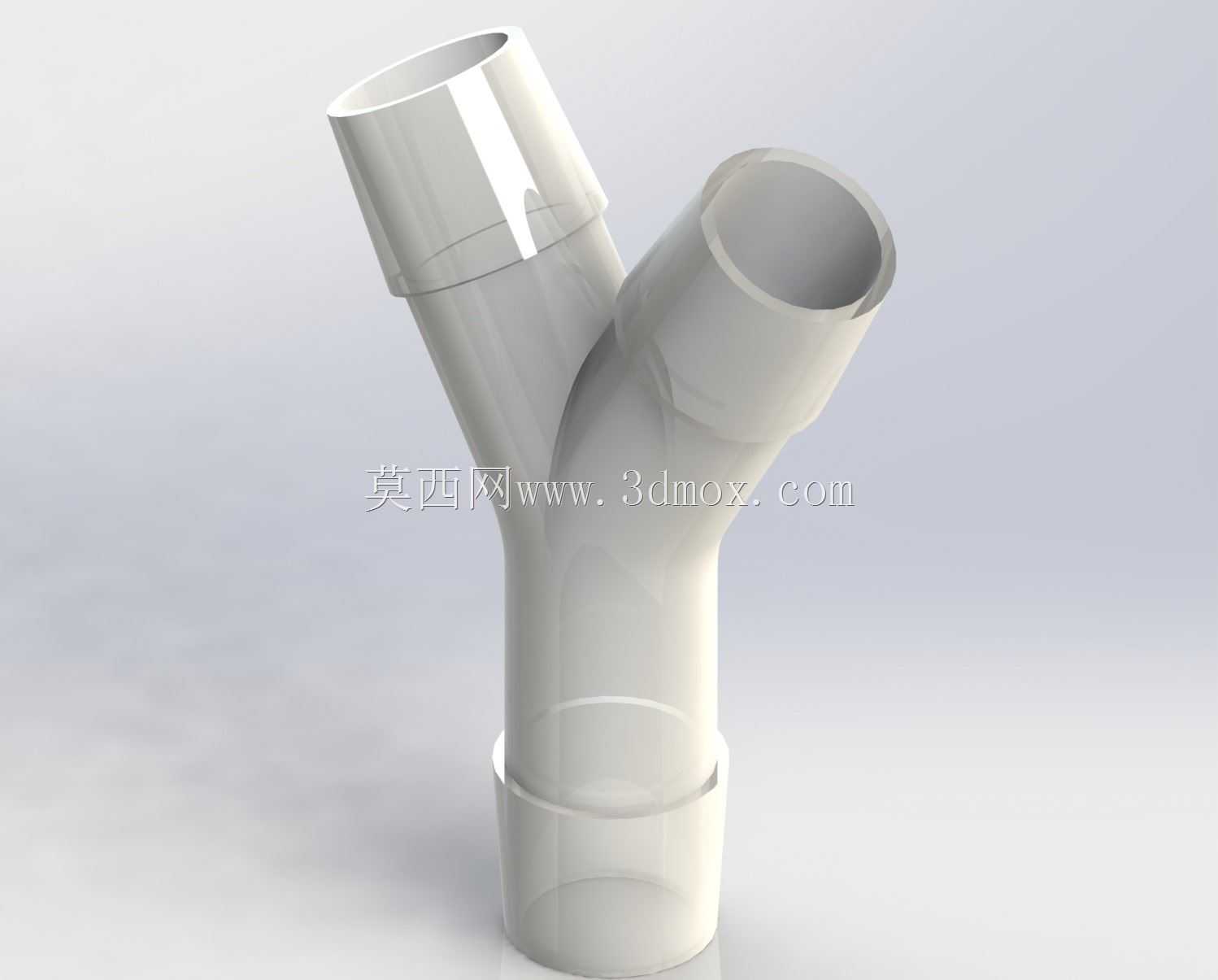

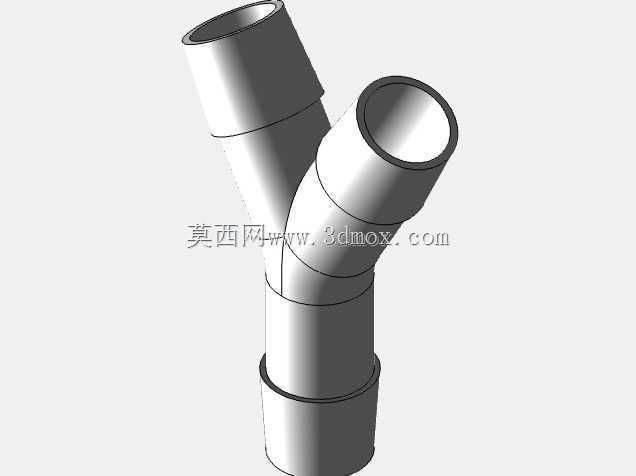

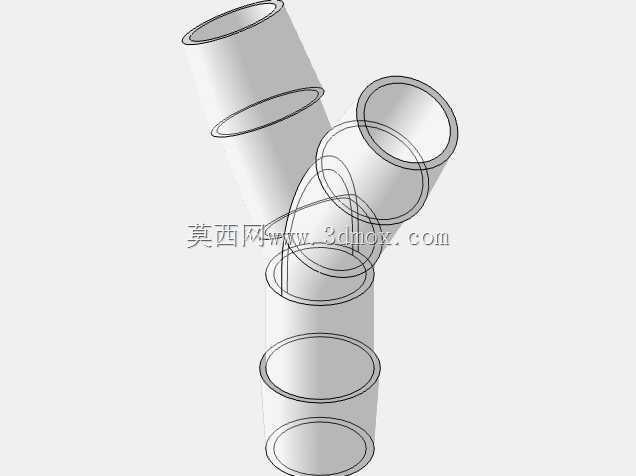

19.5mm水培管路带刺Y型三通接头

　　在设施农业水培种植系统、小型流体管路分流布设场景中，这类Y型结构的塑料接头是管路搭建里的核心连接件之一，本次设计的19.5mm规格接头，针对水培硅胶管的连接需求做了针对性的结构优化，解决了常规Y型接头插接后易脱落、密封不严漏液的常见问题。

　　从实际应用场景来看，这类接头主要用于水培种植的营养液输送管路分流，单路主管道输入营养液后，可通过Y型结构分成两个支路分别向不同种植位输送，相比直角三通，Y型的流道过渡更平缓，营养液输送过程中的流阻更小，不会出现直角位置的积液残留问题，能减少管路内部藻类滋生的概率。除了水培场景，在小型水族管路、低压气动回路、家用净水支路分流等低压流体输送场景中，只要匹配对应管径的软管，这类接头都能适用。

　　产品的功能特性上，接头三个插接端都做了带刺的倒钩结构，也就是行业内常说的竹节式结构，当硅胶管或者其他软质管路套入接头端后，倒钩会嵌入软管内壁，即使管路内存在一定的流体压力，也不会出现管路脱开的情况，不需要额外加装喉箍就能实现可靠连接，能大幅降低管路安装的工时成本。接头内部流道做了顺滑的圆弧过渡，没有突兀的台阶或者直角，流体经过时不会产生紊流，输送营养液时不会因为流道突变造成杂质沉积，长期使用也不容易出现管路堵塞的问题。

　　设计思路上，首先确定了核心的连接尺寸19.5mm，这个尺寸是对应市面上常用的上水培硅胶管的最大通径，接头插接端的外径尺寸做了轻微的正公差设计，保证软管套入后能有足够的抱紧力，倒钩的凸起高度控制在1.2mm，既不会因为凸起过高造成软管插接困难，也不会因为凸起过低导致连接力不足容易脱开。Y型的分叉角度设置为60度，这个角度是经过流道仿真验证的，既能保证两个支路的流量分配均匀，也不会因为分叉角度过大造成整体安装占用空间过多，在密集布设管路的种植架上不会和其他接头产生安装干涉。接头整体采用等壁厚设计，壁厚均匀控制在2.5mm，采用注塑工艺生产时不会出现缩痕、翘曲的问题，成型后的零件尺寸稳定性更好，批量生产的良率更高。

　　外形尺寸与安装边界方面，接头整体高度为72mm，两个分叉端的中心距为38mm，主插接端的有效插接长度为18mm，两个分叉端的有效插接长度为15mm，安装时只需要在管路布设位置预留出对应Y型轮廓的安装空间即可，不需要额外的固定结构，依靠软管自身的支撑就能完成固定。接头的三个端面都做了0.5mm的圆角处理，安装时不会割伤操作人员的手部，也不会划伤软管内壁造成软管破损漏液。需要注意的是，这类塑料接头的适用工作压力不超过0.3MPa，工作温度范围在0-60摄氏度，适合输送常温的水、营养液等无腐蚀性的流体，不能用于高压管路或者输送有机溶剂、强酸碱类的流体，避免造成接头材料老化开裂。

　　在实际选型使用时，需要确认连接软管的内径尺寸和接头的公称尺寸匹配，插接前可以在软管内壁涂抹少量清水作为润滑，不要使用油脂类润滑，避免油脂和塑料材料发生反应造成接头开裂。管路布设完成后可以先通入清水做密封性测试，确认所有接头位置没有漏液后再正式投入使用，长期使用过程中如果发现软管出现老化变硬的情况，要及时更换软管，避免软管失去弹性抱紧力下降造成脱开漏液。
