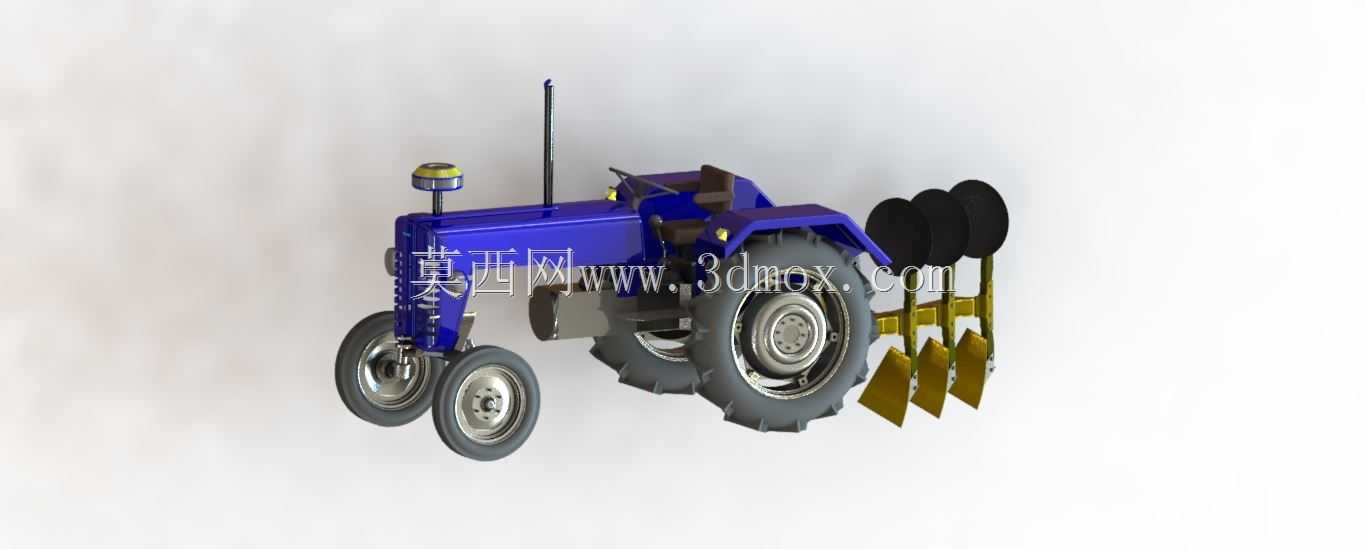

带复合犁具结构的农用轮式拖拉机

　　在丘陵与平原交错的农业作业场景中，单一犁具往往难以适配不同土壤质地的耕整需求，这款集成了铧式犁板与圆盘犁结构的轮式拖拉机，正是针对多工况耕地作业设计的作业载体。从结构设计逻辑来看，整机采用经典的后轮驱动轮式布局，前轮采用小尺寸双轮导向结构，转向节预留的转向角度达到42度，可在3.2米宽的田埂端头完成原地调头，适配南方小块农田、北方零散地块的作业边界要求，避免了大轴距机型在小地块作业时反复倒车调整的效率损耗。后部挂载的复合犁具采用模块化挂接设计，挂接接口匹配标准三点悬挂尺寸，上拉杆连接点距离动力输出轴端面的水平距离为380mm，垂直高度差控制在120mm范围内，可直接适配多数常规农用拖拉机的后悬挂系统，无需额外改制挂接支架。

　　犁具部分的结构设计兼顾了不同土壤的作业特性：圆盘犁组采用三片凹面圆盘结构，单圆盘直径为660mm，圆盘偏角设置为18度，在黏重土壤、留茬地作业时，可通过圆盘的滚动切割破开板结土层与作物残茬，避免犁铲缠草堵土的问题；铧式犁板组共配置三片曲面犁壁，犁壁曲面采用熟地型犁体曲面，耕深调节范围在180mm到280mm之间，在沙壤土、熟地作业时可完成翻垡、碎土、覆盖残茬的一体化作业，两种犁具可根据地块土壤条件单独启用或组合作业，组合作业时耕幅可达1.4米，单次作业即可完成破茬、翻耕的全套工序，比单一犁具作业减少25%的往返作业次数。整机的动力舱布局采用紧凑化设计，发动机舱宽度控制在720mm，两侧预留的维护间隙达到180mm，

　　可在田间环境下完成空滤清理、机油检查等日常维护操作，无需额外吊装设备。排气系统采用高位竖直布置，排气口距离地面高度为2.1米，可避免耕地作业时扬起的尘土被吸入进气系统，同时防止高温排气引燃田间作物残茬。行走系统的后轮采用大尺寸高花农用轮胎，轮胎断面宽度为320mm，胎花高度为45mm，在湿润耕地作业时可提供足够的抓地力，减少打滑率；前轮采用双轮并列布局，单轮宽度为160mm，接地比压控制在45kPa以内，作业时不会对未耕地块造成过度压实，影响后续作物出苗率。驾驶区域的布局考虑了长时间田间作业的操作需求，座椅位置距离后轮轴线的水平距离为650mm，作业时的振动传递率控制在合理范围，操作手柄的布置距离座椅扶手的水平距离不超过300mm，

　　驾驶员无需大幅侧身即可完成犁具升降、油门控制、转向操作。从安装边界来看，整机总长（含后部犁具）为4.2米，总宽度为1.65米，总高度（至排气口顶端）为2.2米，可适配多数乡村机耕道的通行宽度要求，也可通过常规农用运输车进行跨地块转运，无需拆卸后部犁具即可完成装车固定。在实际作业场景中，这款机型可覆盖从旱地翻耕、水田浅耕到果园行间耕整的多种需求，圆盘犁组件可单独拆卸后换装其他挂载农具，预留的液压输出接口可匹配液压翻转机构，实现犁具的双向翻转作业，进一步减少地头空驶行程。设计过程中针对犁具的受力工况做了结构强化，犁柱采用矩形截面型钢制作，截面尺寸为60mm*80mm，壁厚为6mm，可承受耕作时遇到石块、树根等障碍物的瞬时冲击载荷，避免犁柱变形断裂；犁铲部分采用可更换式硬质合金铲尖，铲尖磨损后可单独更换，无需更换整个犁体，降低了长期作业的维护成本。整机的配重布局经过优化，前部配置的前置配重块总重量为120kg，后部犁具作业时的整机前后轴荷比控制在4:6，保证作业时前轮有足够的转向附着力，不会出现翘头、转向失灵的问题，同时在道路转场时可将犁具提升至最高位置，离地间隙达到320mm，可通过田间的浅沟、田埂等障碍，不会出现刮蹭地面的情况。
