可锻铸铁材质管道连接用法兰结构

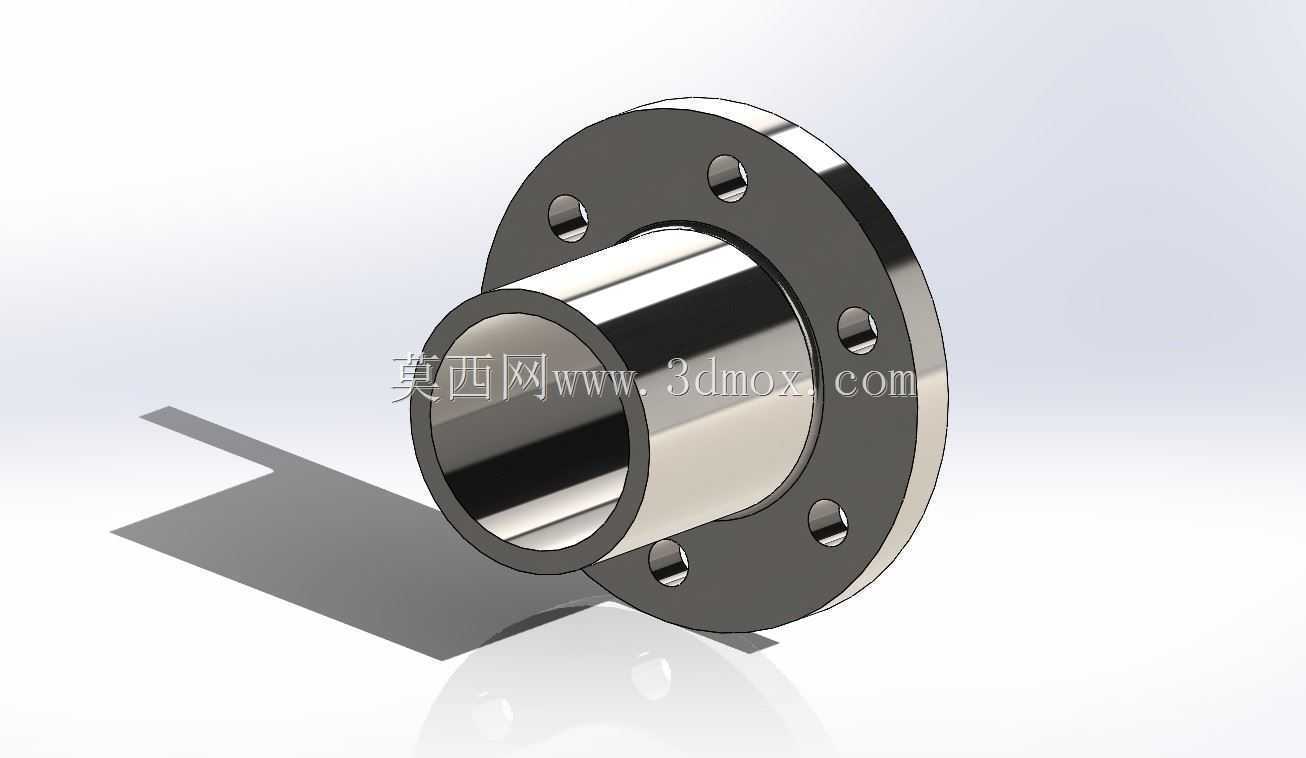

　　在工业流体输送管网、市政给排水系统、化工介质传输管路以及暖通空调循环管线的搭建作业中，法兰是实现管段之间、管段与阀组/泵体/仪表等设备之间可拆卸刚性连接的核心承压部件，这款采用可锻铸铁材料成型的法兰结构，正是针对中低压常温流体输送场景开发的连接构件。从实际安装边界来看，该法兰采用带颈对焊式结构设计，法兰盘端面上均匀分布6个螺栓通孔，安装时需匹配对应压力等级的六角螺栓与防松垫片，相邻法兰盘之间需加装适配介质属性的密封垫片——输送清水类介质可采用丁腈橡胶垫片，输送弱腐蚀性化工介质则需更换为聚四氟乙烯垫片，通过对称分次拧紧螺栓实现均匀预紧，避免因局部应力过大导致法兰盘翘曲变形引发密封失效。带颈结构的设计思路，

　　核心是通过锥度过渡的颈段分散法兰盘与管道焊接位置的应力集中，相比平焊法兰能承受更高的管道弯矩与压力波动，适合用在管线存在轻微振动、介质压力存在小幅脉动的工况段，比如厂区循环水系统的泵出口位置、暖通管路的立管与水平管转接位置。从功能特性上看，可锻铸铁材质经过石墨化退火处理后，相比普通灰铸铁拥有更高的抗拉强度与抗冲击韧性，同时保留了铸铁材料优良的切削加工性能与减震性能，铸造成型后仅需对法兰密封面、螺栓通孔、颈段内孔进行少量精加工即可达到装配精度要求，加工成本远低于同规格的不锈钢或碳钢锻制法兰，在无强腐蚀、介质温度不超过300℃的常规工况下拥有足够长的使用寿命。建模过程中需重点把控几个关键尺寸的公差配合：首先是法兰密封面的平面度公差，

　　需控制在0.1mm以内，否则安装后密封垫片受压不均容易出现渗漏；其次是螺栓孔的位置度公差，需保证相邻法兰对接时螺栓能顺利穿入，避免强行装配带来的附加应力；颈段的内孔尺寸需与对接管道的外径保持过渡配合，焊接时需在颈段端部预留30度的焊接坡口，保证焊透率达到承压要求。在实际工程选型时，这款法兰可适配公称通径DN50至DN150范围的低压流体输送管道，额定工作压力可覆盖PN10至PN16等级，既可以用在新建管线的装配作业中，也可以作为老旧管网改造的替换配件，安装时需注意法兰端面与管道轴线的垂直度偏差不能超过1度，否则会导致密封面偏斜，后续运行过程中容易出现泄漏问题。日常运维过程中，可锻铸铁法兰需要定期检查螺栓预紧力，尤其是在管线经历冷热交替工况后，螺栓容易出现应力松弛，需按照对角顺序重新复紧扭矩，同时要避免法兰长期接触积水，防止铸铁表面出现锈蚀影响结构强度。
