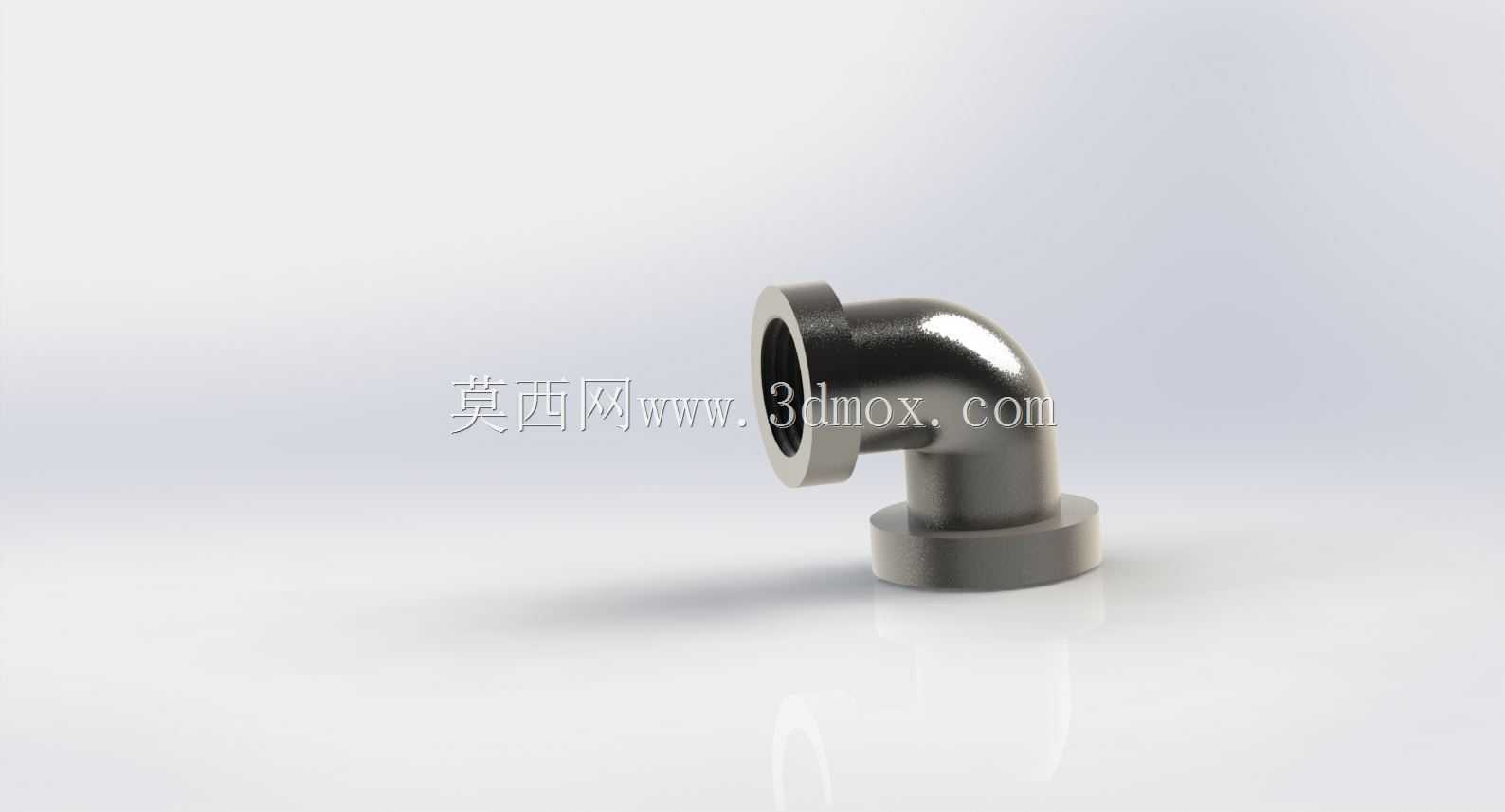

合金钢90度直角管道连接弯头结构

　　在工业流体输送系统的管路布设场景里，管路走向的转向需求几乎覆盖所有涉及介质传输的工况，从化工制程的腐蚀介质输送、市政给排水的管网排布，到液压动力系统的压力油管路、暖通系统的冷热介质循环，都需要可靠的转向连接件来完成管路方向的切换，这款90度直角弯头就是针对这类场景设计的核心管路连接件。从实际安装的边界条件来看，该弯头两端采用法兰式连接结构，两个连接端面的轴线呈严格90度垂直分布，安装时可直接对接同通径的法兰管路，无需额外加工焊接坡口，能大幅缩短现场管路装配的作业周期，同时法兰连接的密封面经过平整度校核，配合对应规格的密封垫片即可满足中低压工况下的密封要求，避免介质输送过程中出现跑冒滴漏的问题。弯头的转弯段采用等径圆弧过渡设计，

　　而非直角硬转折结构，这种设计思路是为了降低介质在转向位置的局部阻力损失——如果采用直角弯折结构，介质流经转角时会形成明显的涡流区，不仅会增大整个管路系统的压力损耗，提升输送泵组的动力负载，长期运行时涡流携带的介质杂质还会持续冲刷转角内壁，造成局部壁厚减薄，缩短管件的使用寿命。而圆弧过渡的流道能让介质顺着管壁平滑转向，大幅削弱涡流的产生，既降低了系统的运行能耗，也能减少介质对管壁的冲蚀磨损，提升管路系统的长期运行稳定性。材质选用合金钢作为基础原料，相比普通铸铁或碳素钢材质的弯头，合金钢的强度、耐温性能与抗腐蚀能力都有明显提升，可适配输送温度更高、带有一定腐蚀性的工业介质，同时合金钢的抗冲击性能更优，在管路存在轻微振动的工况下，

　　也不容易出现焊缝开裂、本体碎裂的问题。从结构设计的细节来看，弯头底部带有一体式的支撑固定座，这一结构是针对大通径管路安装场景设计的：当管路通径较大、弯头自身重量加上管内介质重量带来的载荷较高时，仅靠两端法兰的连接力不足以长期支撑弯头的重量，容易造成法兰连接面错位、密封失效，底部的支撑座可以通过螺栓固定在管路支架或设备基座上，将弯头的载荷直接传递到支撑结构上，降低两端法兰的受力负荷，提升整个管路连接的结构可靠性。在三维建模过程中，该模型严格按照等径弯头的工程设计规范进行参数化构建，法兰端的螺栓孔分布、密封面尺寸、流道内径、转弯半径都符合通用管路连接件的设计标准，可直接用于管路系统的三维装配仿真，

　　在设计阶段就能验证管路布设时的安装空间是否充足，提前排查弯头与周边设备、结构件的干涉问题，也可以用于流体仿真分析，模拟不同流速、不同介质工况下弯头内部的流场分布与压力损失情况，为整个管路系统的泵组选型、管径匹配提供数据支撑。在实际选型应用时，需要结合管路的设计压力、输送介质特性、安装空间尺寸来匹配对应规格的弯头，这款弯头的结构设计兼顾了安装便捷性与运行可靠性，既可以用于新建管路系统的布设，也可以作为备件替换老旧管路中出现磨损、泄漏的同规格弯头，在流体输送相关的工程场景中具备较高的通用性。
