压缩机至储罐连接用螺旋排气管结构设计

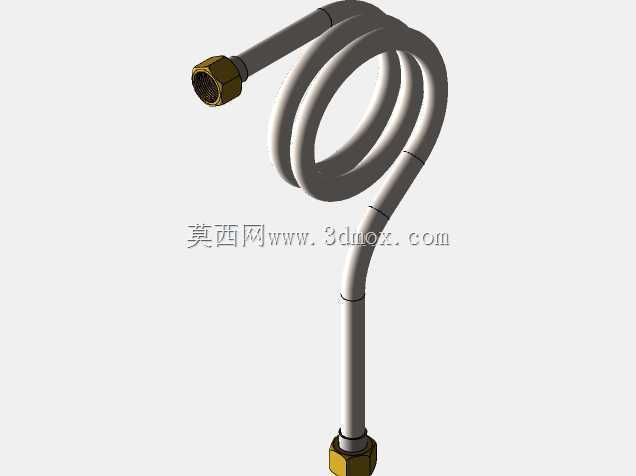

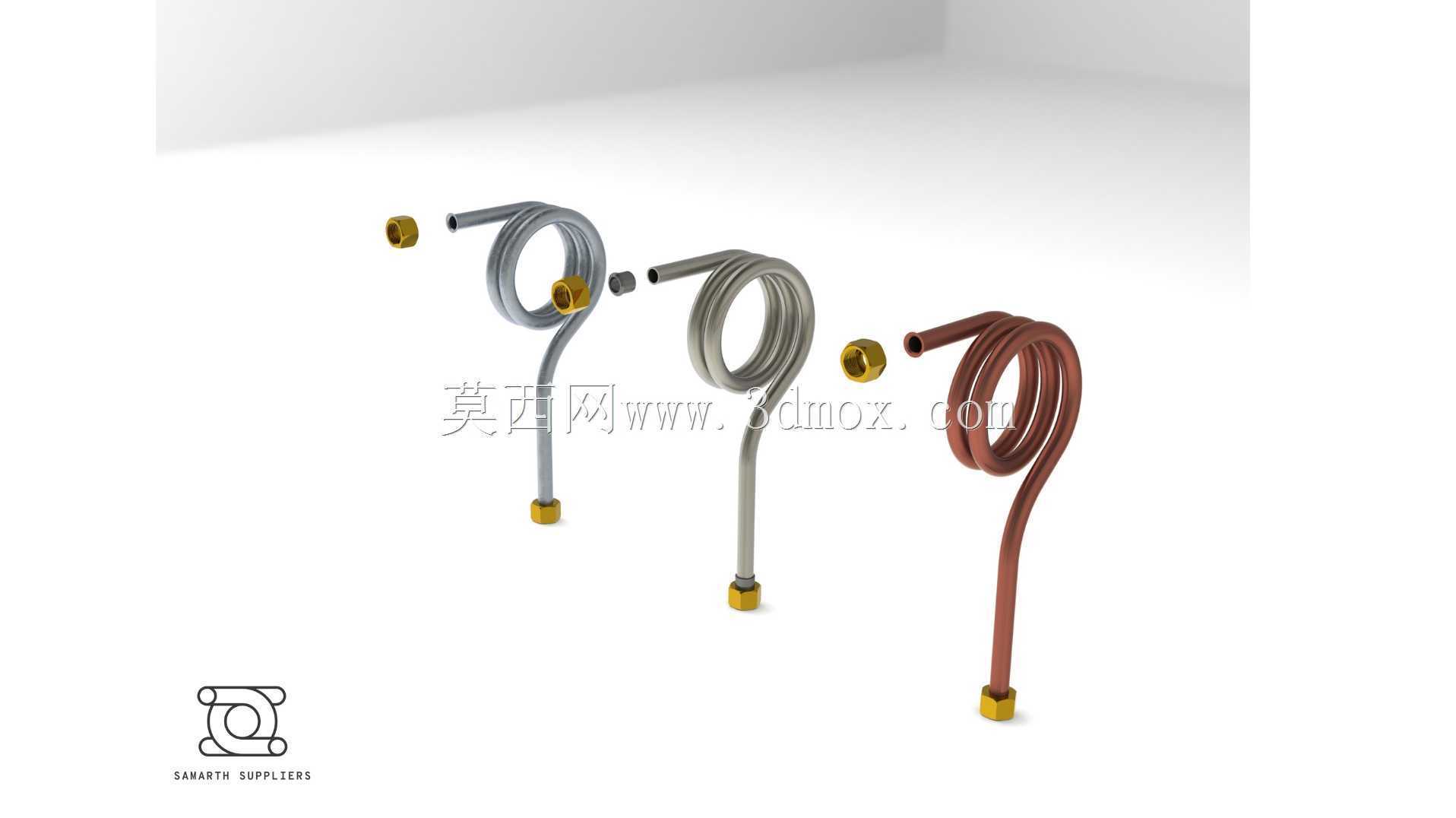

　　在中小型空气压缩站、工业气动动力源配套系统中，压缩机主机与储气罐之间的排气连接管路，是保障压缩介质稳定输送、缓冲机组运行振动的核心部件，本次呈现的螺旋结构排气管，正是针对这类应用场景优化设计的专用连接构件。不同于常规硬直连接管路，该类排气管采用螺旋盘绕的管身结构，核心设计思路是通过管身的弹性形变余量，抵消压缩机运行过程中产生的高频微幅振动，避免振动直接传递至储气罐端造成连接焊缝疲劳开裂、密封垫片过早失效等工程常见问题，同时螺旋段的管程延长也能对高温压缩气体起到初步的自然散热作用，降低后级冷却单元的热负荷。从实际安装适配维度看，三款不同材质、不同盘绕圈数的排气管，分别对应不同功率等级的活塞式、螺杆式压缩机配套需求：

　　镀锌金属材质款适配常规无油润滑压缩机的常温排气工况，管身表面做钝化处理抵御压缩空气中的冷凝水腐蚀；棕红色涂层款适配有油润滑压缩机的高温排气场景，涂层可耐受120摄氏度以内的持续介质温度，避免管身长期受热氧化生锈。管路两端均采用标准外螺纹接头搭配黄铜密封螺母，接头尺寸匹配行业通用的压缩机排气口、储气罐进气口法兰接口规格，安装时无需额外加工转接件，直接对齐螺纹旋紧即可完成密封连接，安装边界预留了足够的扳手操作空间，即使在紧凑的机组安装舱内也能完成单人拆装作业。管身的螺旋段内径经过流体阻力校核，在满足1.0MPa额定工作压力下通流能力的前提下，将管路沿程阻力控制在允许范围内，不会因管身盘绕造成额外的排气压力损失，影响压缩机的实际产气效率。

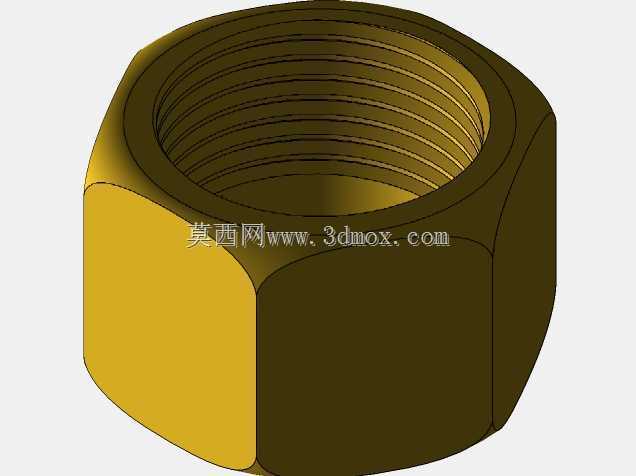

　　螺旋段的弯曲半径严格遵循金属管路冷弯工艺的最小弯曲半径要求，避免弯管处出现管壁减薄、褶皱变形等工艺缺陷，保障管路的整体承压强度，管端的黄铜螺母采用锻压成型工艺，内螺纹精度达到6H级，与接头配合后可实现多次拆装仍保持可靠密封，不会出现螺纹滑牙、密封面压痕不均等问题。在实际设备选型配套中，这类螺旋排气管可直接替换原有刚性连接管路，无需改动压缩机主机或储气罐的原有安装位置，螺旋段的自然伸缩余量可补偿机组运行过程中因热胀冷缩产生的管路位移，无需额外加装金属波纹管补偿器，在控制配套成本的同时减少了管路系统的潜在泄漏点。针对不同的安装空间要求，三款管路的螺旋段长度、直管段伸出长度做了差异化设计，

　　长直管段款适配压缩机与储气罐上下分层布置的安装场景，短直管段款适配两者同层并排布置的紧凑安装场景，设计阶段已通过三维干涉校验，确保管路安装后不会与周边的冷却风扇、电控线束、油气管路等部件发生运动干涉或静态碰擦。管路的整体刚性经过匹配调校，既具备足够的支撑性避免管身在气流脉动下出现大幅晃动，又保留了合适的弹性区间吸收振动能量，经过长期工况验证，配套该类排气管的压缩机组，连接部位的密封件更换周期可延长三倍以上，储气罐端的振动加速度幅值可降低60%左右，有效提升整个压缩供气系统的运行可靠性，降低日常运维的配件更换频次与人工成本。
