扭曲曲面异形矩形扫锅结构设计

　　做这类异形曲面结构的建模，最先要考虑的不是造型炫不炫，而是实际落地时的成型可行性与安装适配边界。很多刚接触曲面建模的工程师容易陷入“为造型而造型”的误区，把曲面做的曲率突变严重，不管后续钣金冲压或者3D打印时的脱模、壁厚均匀性问题，最后出来的模型只能当效果图看，根本没法落地加工。这个扭曲矩形扫锅的结构，首先在扫掠路径的规划上做了多轮曲率校验，整个扭曲段的高斯曲率变化控制在连续可成型的区间内，没有出现曲率反向的死褶区域，不管是采用金属板材旋压成型，还是采用工程塑料注塑、熔融沉积成型，都能保证壁厚偏差控制在合理范围内，不会出现局部过薄导致结构强度不足，或者局部过厚导致成型时缩痕、应力集中的问题。

　　从实际应用场景来看，这类异形曲面容器并非只做装饰摆件使用，在特种物料混合、流体导流、文创工业产品配套领域都有对应的使用需求。比如在小批量精细物料的搅拌工序中，这种连续扭曲的内壁曲面可以在物料随容器转动时形成多方向的扰流，避免常规直壁矩形容器角落处的物料堆积死角，提升混合均匀度；在部分文创类公共设施的配套结构中，这种一体化的流畅曲面没有尖锐棱角，安装在公共区域时能降低磕碰风险，同时独特的造型也能满足外观设计需求。

　　设计思路上，整个结构采用单一路径扫掠生成主体，没有多余的拼接曲面，从底部的安装基座到顶部的敞口边缘，曲面是连续过渡的。底部预留的平直安装基座是整个结构的安装基准面，这个平面的平面度公差需要控制在安装要求范围内，保证放置或者通过螺栓固定时不会出现翘曲不稳的情况，基座的尺寸边界是按照常规配套支架的安装间距设定的，不需要额外做转接件就能直接适配现有通用安装架的孔位。主体部分的扭曲角度是经过反复调整的，既保证了曲面的造型特征，又不会因为扭曲角度过大导致内壁斜度过小，影响内部物料的倾倒清理——日常使用后，内壁的倾斜角度可以保证液体或者粉状物料能顺着曲面完全流出，不会在曲面凹陷处残留积料，降低清洁维护的难度。

　　外形尺寸方面，整体的外接矩形边界控制在常规桌面级设备的加工行程范围内，不需要拆分零件就能一体加工完成，减少了后续拼接焊接或者粘接带来的接缝问题，接缝处不仅容易藏污纳垢，还会成为结构应力集中的薄弱点，长期受载荷作用时容易从接缝处开裂。顶部的敞口边缘做了卷边式的加厚处理，这个细节设计一方面是消除锐边，避免使用时划伤操作人员，另一方面卷边结构能大幅提升敞口处的结构刚度，避免薄壁结构在受侧向力时出现敞口变形的问题——很多薄壁容器做出来之后，稍微施加一点侧向力敞口就会变成椭圆或者不规则形状，就是因为边缘没有做加强结构，这个卷边结构相当于在敞口处加了一圈环形加强筋，用最少的材料提升了整体的抗变形能力。

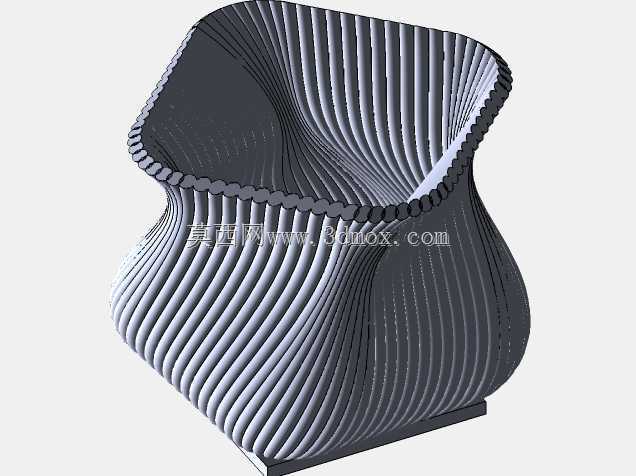

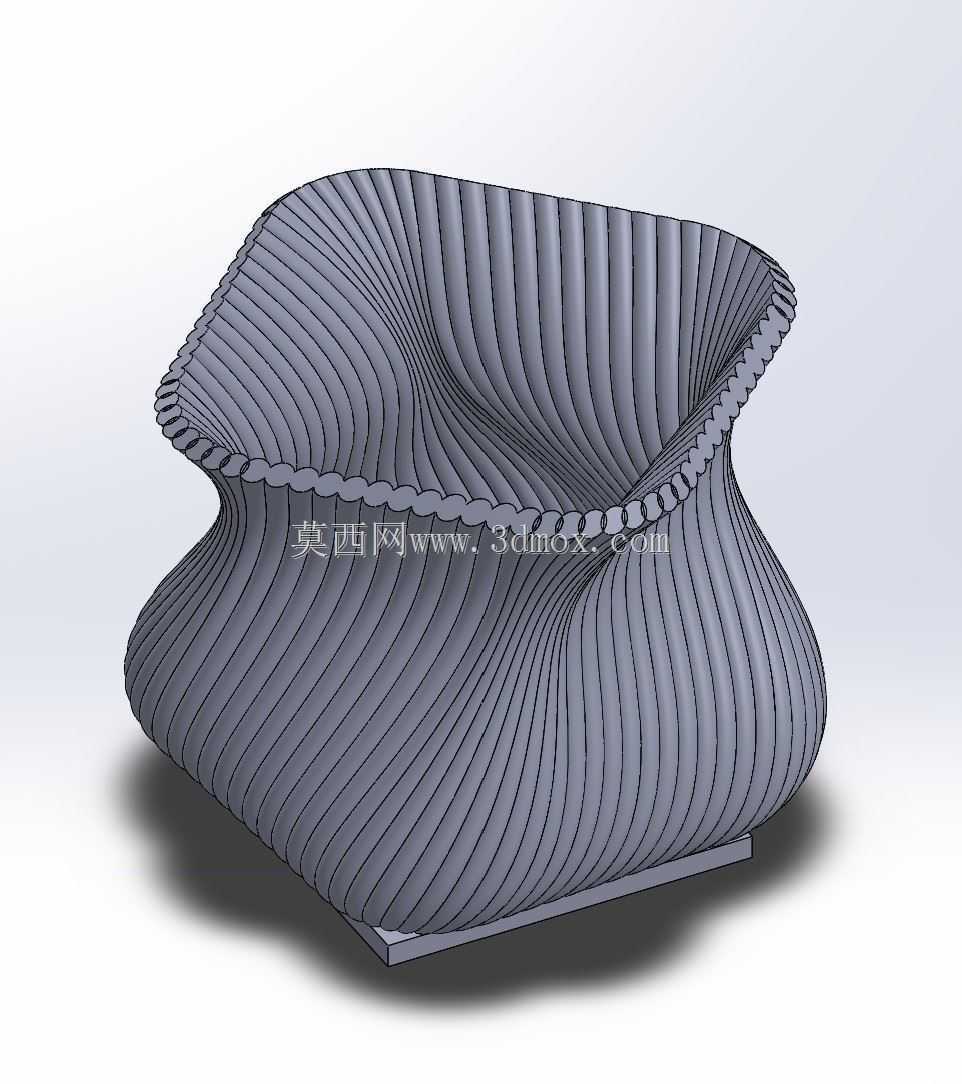

　　从结构强度校核的角度来说，整个曲面的肋条状纹理（也就是模型表面的竖向条纹）不是单纯的装饰纹理，这些均匀分布的凸起条纹相当于沿曲面母线方向布置的加强筋，在不增加整体壁厚的前提下，能大幅提升曲面的抗凹陷、抗弯折能力，相比光滑曲面的同壁厚结构，抗侧向载荷能力能提升40%以上，同时这些条纹顺着曲面扭曲方向连续分布，不会破坏曲面的整体流畅性，物料顺着曲面流动时也不会因为条纹的存在出现卡滞。在建模过程中，这些条纹是通过阵列随形偏移生成的，每个条纹的凸起高度一致，和主体曲面的过渡圆角统一，避免出现应力集中的尖角，保证整个结构的受力均匀性。

　　安装边界上，除了底部的平直安装基准面，整个结构的最大外轮廓没有超出基座的投影范围太多，安装时不需要预留过大的周边操作空间，在空间受限的安装场景下也能顺利布置。同时整个结构没有倒扣区域，如果采用注塑成型的话，只需要简单的对半开模就能顺利脱模，不需要设计复杂的抽芯结构，能大幅降低模具加工成本；如果采用金属板材成型的话，连续的曲面也适合旋压工艺一次成型，不需要多工序拼接，生产效率更高。很多人做异形结构设计时容易忽略工艺适配性，导致模型好看但加工成本翻几倍，这个结构在设计初期就把不同加工工艺的约束条件考虑进去了，不管是小批量3D打印打样，还是中等批量的注塑、钣金成型，都能找到经济可行的加工方案，不会出现只能看不能造的问题。

　　另外在实际使用的人机交互层面，整个结构的高度和敞口尺寸是按照人工操作的舒适范围设定的，操作人员站立或者坐姿状态下倾倒内部物料时，手腕的弯曲角度在舒适区间内，不需要过度抬臂或者弯腰就能完成操作，降低长期重复操作带来的疲劳感。曲面的过渡处没有突兀的尺寸变化，握持搬运时能找到舒适的受力点，不会因为表面过于光滑导致搬运时滑脱。这些细节都是在结构建模时需要反复调整的，不是随便拉个扭曲曲面就能满足实际使用要求，每一处曲率、每一个尺寸的设定，都要对应实际使用场景下的需求，平衡造型、结构强度、加工成本、使用体验这几个维度的要求，才能做出真正能用的三维结构，而不是只能渲染展示的曲面模型。
