6x12mm型材拼装系杆拱桥结构设计

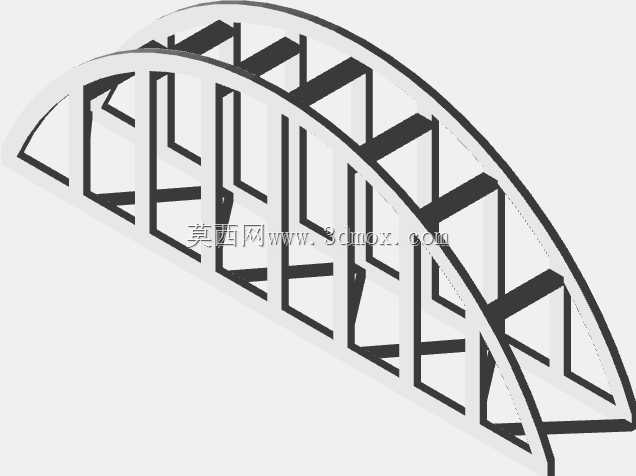

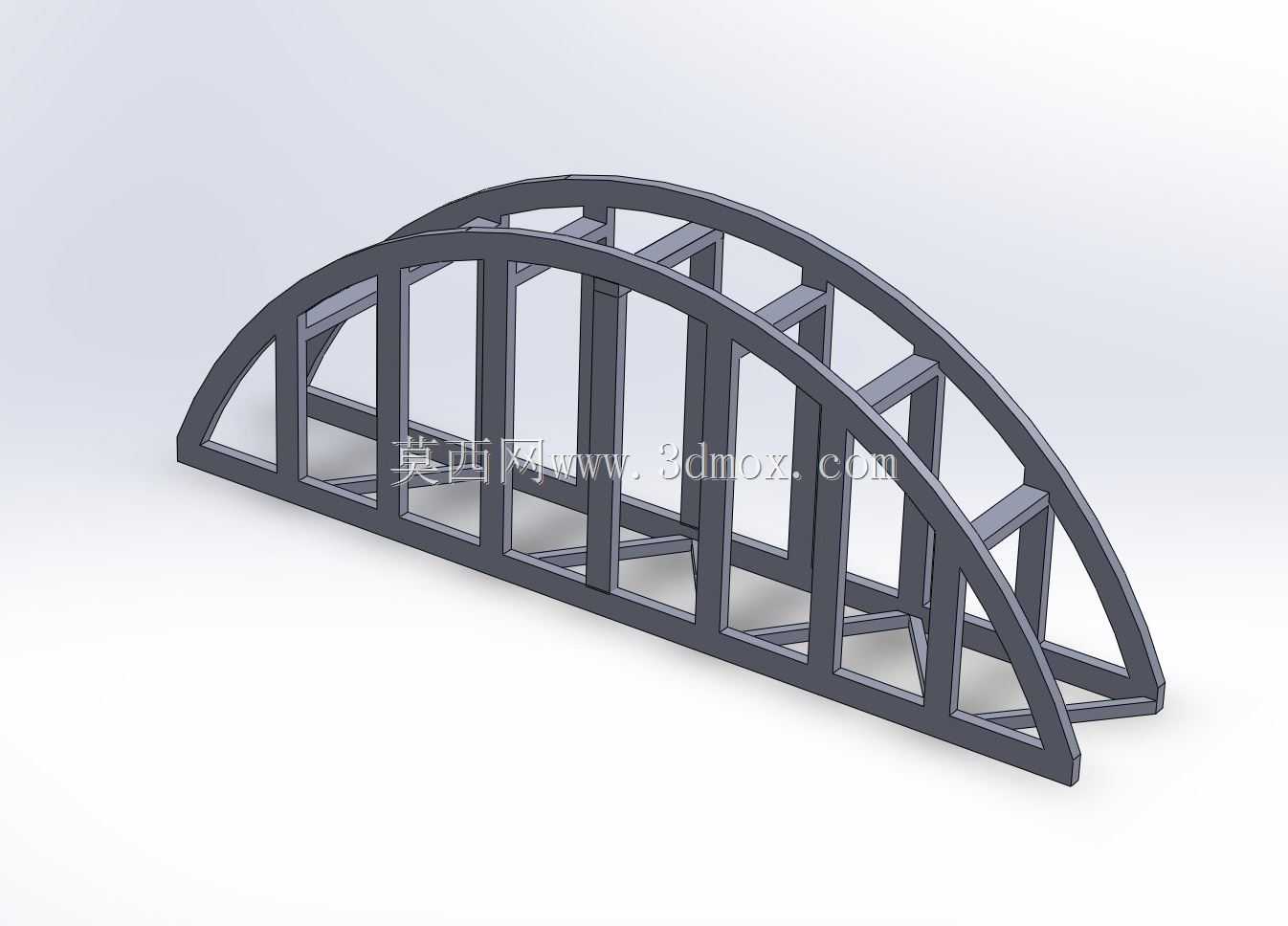

　　在小型景观人行桥、厂区临时跨渠通道、实训教学结构演示等场景中，采用标准型材拼装的系杆拱桥有着极高的落地适配性，这类结构无需复杂的现场浇筑作业，所有构件可在车间完成预制后运输至现场快速组装，大幅缩短施工周期，同时对场地地基的承载力要求远低于传统混凝土拱桥，尤其适合跨度在3到8米区间的小型跨域需求。这款采用6x12mm规格型材搭建的系杆拱桥，核心受力逻辑依托拱架的轴向受压特性传递竖向荷载，搭配底部系杆平衡拱脚产生的水平推力，从根源上避免了拱座对两侧地基的侧向作用力，哪怕是在回填土区域、临时硬化路面这类承载力有限的场地，也能完成架设而不会出现拱脚外移的结构隐患。从结构细节来看，拱肋采用分段拼接的弧形轮廓，每段拱肋之间通过垂直腹杆与底部纵梁连接，形成连续的三角形稳定桁架单元，这种排布方式可以将桥面承受的竖向荷载均匀拆分到每一根腹杆上，避免局部杆件出现应力集中的问题；相邻的拱片之间设置横向联系杆，沿桥身跨度方向等距排布，保证两片主拱在承受偏载时不会出现侧向倾覆，哪怕是行人靠桥体单侧通行，整体结构也能保持足够的横向刚度，不会出现明显的侧向晃动感。

　　设计过程中优先选用统一规格的型材，核心考量是降低加工与备料成本，所有杆件的切割长度可通过参数化批量计算，不需要定制特殊截面的构件，加工时仅需完成定长切割与端部连接孔位加工即可，不需要复杂的成型工序；连接节点采用适配型材尺寸的标准角件搭配紧固件，现场组装时不需要焊接作业，普通作业人员参照装配图纸即可完成整桥搭建，后期如果需要移位或者拆除，所有构件都可以完整拆解重复利用，不会产生建筑垃圾。在安装边界的考量上，这款桥体的底部支撑仅需在两端设置平整的支撑垫块即可，不需要额外施工深埋的拱座基础，支撑面的水平度误差控制在每米2mm以内即可满足安装要求；桥身的净空高度可根据实际跨越的障碍物高度调整拱肋的弧度参数，在相同跨度下，适当提升拱顶高度可以降低拱肋的轴向受力，但是会相应增加整体结构的迎风面积，若应用在户外开阔区域，需要对应增加横向联系杆的排布密度，提升抗风稳定性。

　　从实际使用的功能特性来看，这类型材拼装的系杆拱桥自重较轻，整体结构的自重荷载仅为同跨度混凝土桥的十分之一左右，运输时可以将所有杆件打捆装运，不需要大型吊装设备配合，小型施工班组依靠人工配合简易起重工具就能完成架设；桥身的桥面可直接在底部纵梁上铺设花纹钢板或者防腐木面板，适配人行、轻型非机动车通行的荷载要求，日常维护仅需定期检查连接紧固件的松紧度，对型材表面的防腐层破损位置做补涂处理即可，维护成本远低于传统结构桥梁。

　　在结构受力的冗余设计上，每根腹杆与拱肋、纵梁的连接节点都做了双紧固件固定，避免单颗紧固件失效引发的结构连锁失稳；拱肋的弧形轮廓做了等强度优化，在拱脚位置适当加密了腹杆的排布密度，匹配拱脚位置更大的轴力与剪力组合荷载，而拱顶区域的腹杆间距适当放大，在保证结构强度的前提下尽可能减少材料用量，控制整体建造成本。针对实训教学场景，这款结构还可以作为结构力学的教学演示模型，通过在不同位置施加荷载，配合应变片可以直观展示桁架拱结构的内力传递路径，帮助学习者理解拱结构的受力优势与系杆的作用原理，拆解后也可以反复组装，满足多次教学演示的需求。
