Sigma轮廓20*20直角安装连接角件

　　这款直角连接角件主要适配Sigma系列2020规格的工业铝型材，在自动化生产线机架、设备防护围栏、小型工作台搭建、检测治具框架等场景中承担垂直型材的连接固定作用，是轻型型材框架组装过程中使用频率极高的配套零件。从实际使用场景来看，这类角件常被用在对框架拼接垂直度有一定要求、但整体负载不大的轻型结构中，比如桌面级小型设备的支撑框架、实验室测试台的边角连接、电气柜内部安装梁的垂直固定，相比一体式焊接的框架结构，采用这类角件搭配螺栓连接的方式，不需要做焊接表面处理，后期拆装调整也更方便，框架组装的容错率更高，现场施工不需要专业焊接设备，普通装配人员按照装配指引即可完成拼接作业。

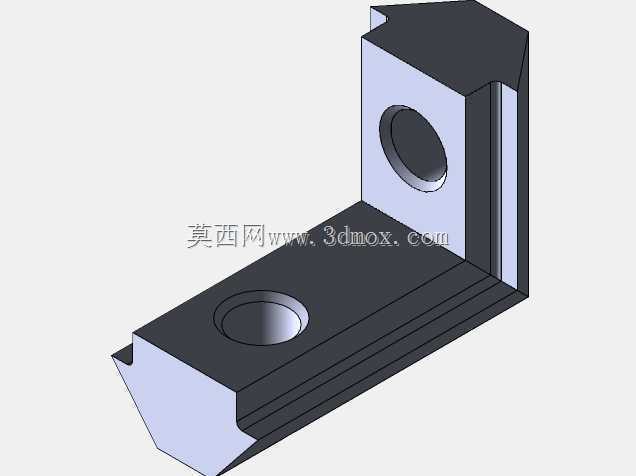

　　从结构设计思路来看，这款角件采用L型等厚折弯结构，两个互相垂直的安装面分别贴合两根垂直交汇的型材表面，每个安装面上都预制了沉头安装孔，装配时螺栓穿过沉头孔后可以直接锁入型材预设的T型槽螺母内，沉头孔的设计可以让螺栓头完全埋入角件表面，不会突出安装面干涉后续其他零件的装配，避免出现螺栓头刮碰线缆、操作人员剐蹭的问题。角件的内侧折弯处做了微小的避让倒角，刚好可以避开铝型材边角的挤压圆角，保证两个安装面可以完全贴紧型材表面，不会因为型材边角的圆弧导致角件安装后出现缝隙、连接松动的问题。角件的外侧边缘做了小尺寸的倒角处理，去除了冲压加工产生的锐边毛刺，装配过程中不会划伤操作人员的手部，也不会刮破穿设在型材旁的线缆保护层。

　　从安装边界尺寸来看，这款角件适配的是截面轮廓为2020mm的Sigma系列铝型材，两个安装面的长度和宽度都匹配型材的安装面尺寸，安装后角件不会突出型材的外表面，保证框架外表面的平整性，方便后续在框架外侧安装防护板、亚克力门板等外覆盖件。安装孔的中心距严格匹配Sigma2020型材的槽口中心距，装配时不需要额外打孔定位，直接将T型螺母预塞进型材槽内，对齐角件孔位后锁紧螺栓即可完成固定，单角件的连接可以承受垂直于安装面方向的额定静载荷，满足轻型框架的受力需求，在需要更高连接强度的位置，也可以在型材的同一连接节点处对称安装两个同款角件，成倍提升节点的抗扭、抗弯折能力。

　　在实际选型使用过程中，需要注意这款角件仅适配对应槽宽规格的Sigma2020型材，不能和其他截面规格的欧标、国标铝型材混用，避免出现孔位不对齐、安装面无法贴合的问题。装配时锁紧螺栓的扭矩需要控制在合理范围内，扭矩过大会导致角件安装面出现凹陷变形，反而降低连接的可靠性，扭矩过小则会导致框架节点出现松动，长期使用后框架出现垂直度偏差。如果是用在有振动的设备框架上，可以在角件和型材的贴合面之间加装薄型防滑垫片，进一步提升连接的防松能力，避免设备运行过程中的持续振动导致螺栓松动。这类角件一般采用铝合金挤压或者钢板冲压成型后做表面镀锌或者喷塑处理，具备不错的防锈能力，在普通车间环境下长期使用不会出现锈蚀问题，不需要额外做表面防护处理，后期维护成本极低。
