农用往复式切割器传动机构

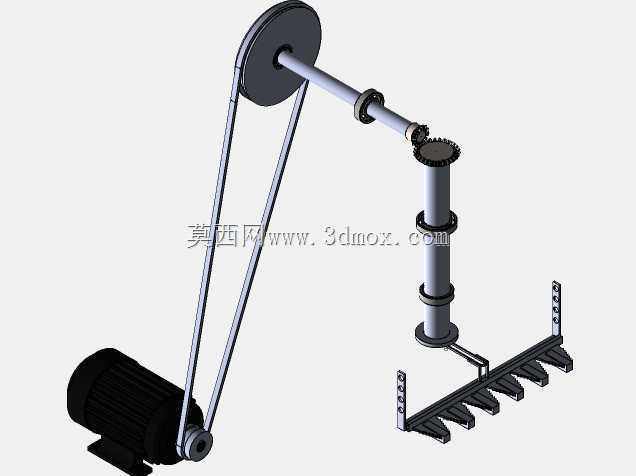

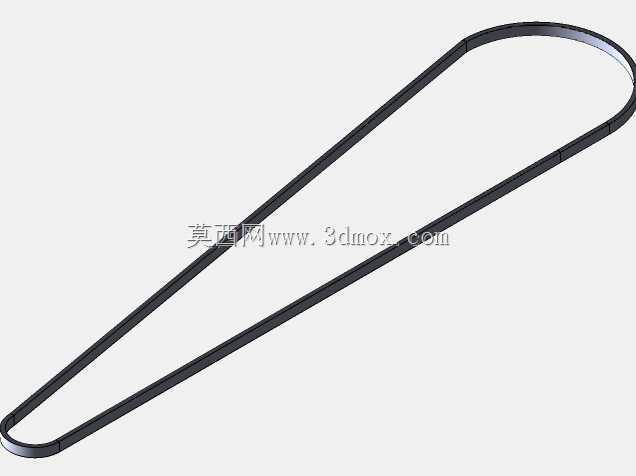

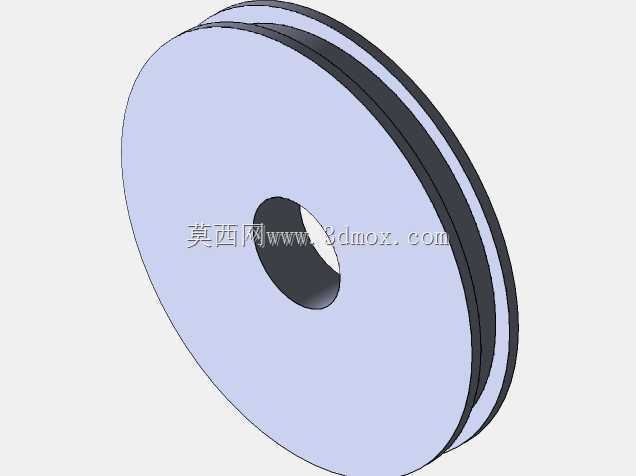

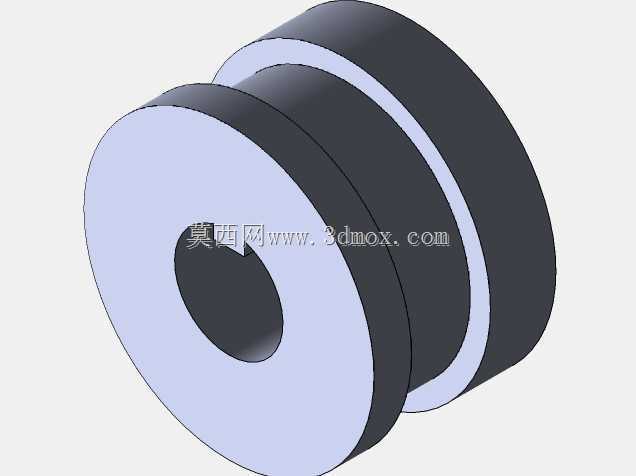

　　这套机构面向小型田间收割作业场景，核心解决割台往复式切刀的动力传递与运动转换问题，常见于手扶式收割机、小型牧草割晒机、地块零散的丘陵农田作业设备，也可作为园艺粗茎杂草切割设备的传动参考结构。整套系统从动力输入端到执行端形成完整传动链：底部卧式动力输出端通过V型带将动力抬升至高位带轮，带轮同轴串联长传动轴，轴段中部设置两处轴承支撑座，抵消长轴运转产生的挠曲变形，轴末端通过锥齿轮副将水平轴向旋转运动转换为竖直轴的回转动作，竖轴同样配置双轴承限位结构，最终通过偏心曲柄滑块机构，把竖轴底端的圆周运动转化为割刀梁上动刀片的高频往复直线运动，配合定刀片形成剪切副，完成作物茎秆的切断作业。

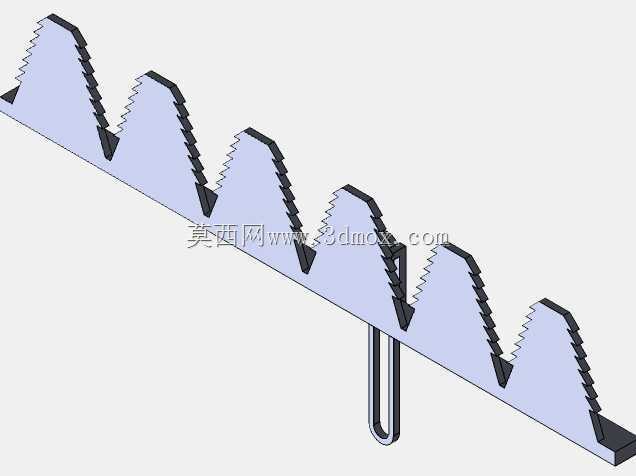

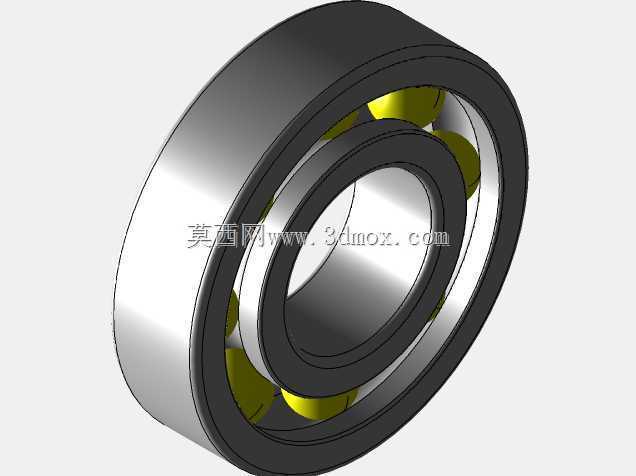

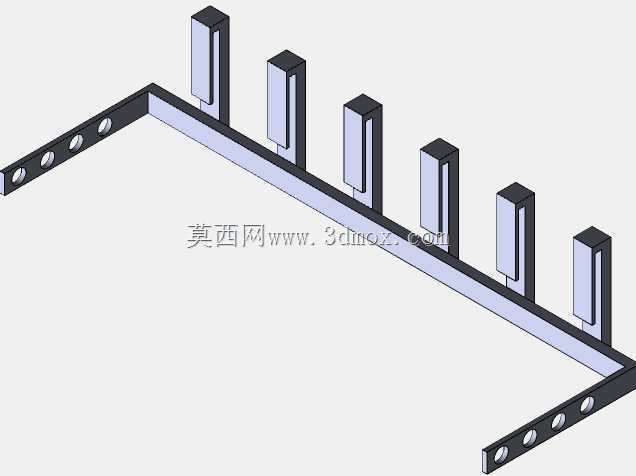

　　从实际田间作业的工况出发，结构设计优先考虑抗冲击与维护便利性：带传动布置在动力输入第一级，可在割刀卡入硬土块、石块发生过载时，通过皮带打滑卸除瞬时冲击载荷，避免齿轮、曲柄构件受刚性冲击断裂；长传动轴跨距较大，两处支撑轴承座分别靠近带轮端与锥齿轮输入端，将长轴的临界转速控制在作业转速区间以上，避免高速运转时出现共振抖振。竖轴作为运动转换的中间载体，上下两处轴承座承担径向力与曲柄端传递的交变轴向力，轴承座采用法兰式安装面，可直接固定在割台立式支架上，安装时只需保证两轴承孔同轴度在0.1mm以内，即可避免轴段偏磨。末端切割执行部分采用多刀齿并列的锯齿条结构，动刀条沿导轨做直线往复，动刀片与定刀片的剪切间隙控制在0.1-0.3mm，既可以顺利切断小麦、水稻、牧草等软质茎秆，也能剪断较粗的玉米秸秆，间隙过大易出现茎秆撕扯、留茬不齐，间隙过小则会出现刀片干摩擦、运转阻力骤增。

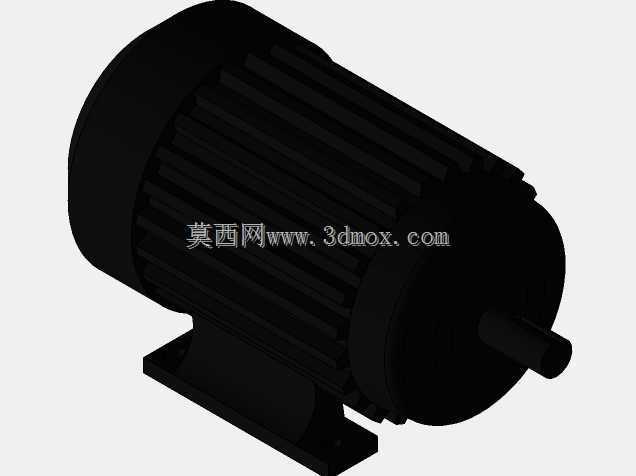

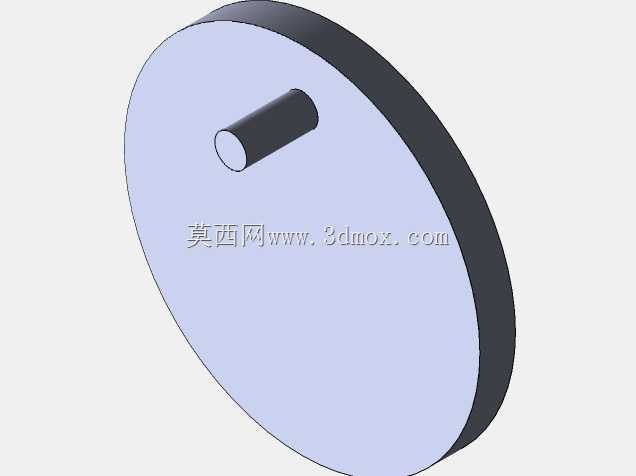

　　安装边界方面，整套机构沿斜向布置，动力电机位于割台下部侧方，高位带轮抬升高度约1.2米，斜向传动轴长度约0.8米，竖直支撑轴高度约0.7米，末端割刀梁横向展开长度约1米，整体占用空间适配1-1.2米割幅的小型收割设备；各传动轮、轴的安装支座均预留螺栓孔位，可直接焊接或栓接在方管焊接的割台机架上，皮带张紧可通过调整电机底座的长槽孔位置实现，锥齿轮副的啮合间隙可通过竖轴轴承座的垫片厚度微调，曲柄偏心距直接决定割刀往复行程，常规作业行程取50-70mm，对应动刀片往复频次在每分钟400-600次，匹配低速前进的作业车速即可保证无漏割。设计过程中所有运动构件均做了运动干涉校验：皮带运转路径无周边构件剐蹭，传动轴回转时与机架保留至少20mm安全间隙，曲柄回转全程不触碰竖轴支座，动刀条往复运动两端极限位置均设置机械限位，避免脱轨。整套结构没有复杂的电控元件，纯机械传动可靠性高，田间扬尘、秸秆碎屑环境下只需定期给轴承加注润滑脂、检查皮带张紧度即可维持作业，非常适合小规模农田的低成本收割设备改造与配套设计。
