斜置进料式青秸秆切碎揉丝设备

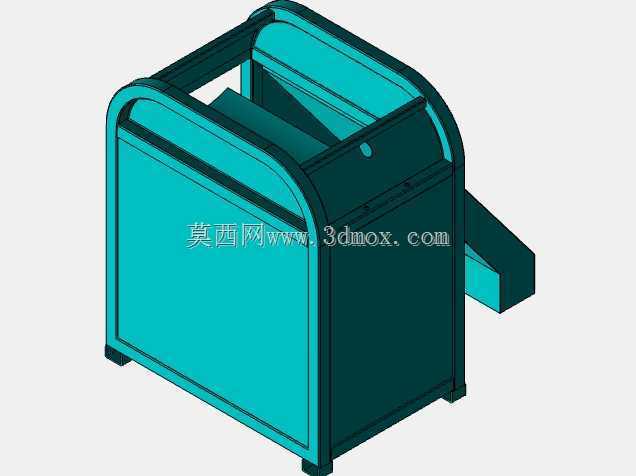

　　这套设备的三维结构围绕田间鲜秸秆、香蕉茎秆、麻类纤维原料的切段与初步揉丝作业搭建，整机采用立式窄机身布局，没有额外配置复杂的输送机架，在小型加工场地、农户作坊或者纤维预处理工位里布置时，占地边界可以控制得非常紧凑。从现场安装的角度看，机身主体为直立箱型焊接结构，底部预留四个支脚落点，不需要预埋大型地脚，硬化平整地面即可就位，检修时在机身侧方留出不小于六百毫米的操作空间，就能完成侧部传动护罩的拆装、动刀辊轴承的注脂与更换。

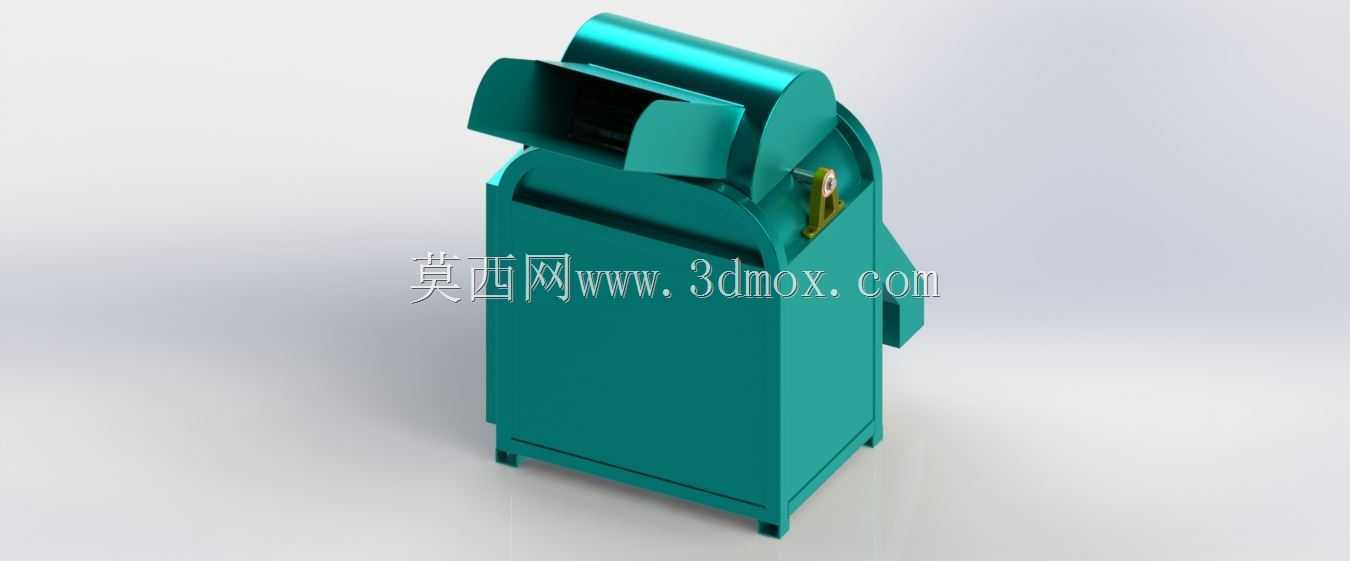

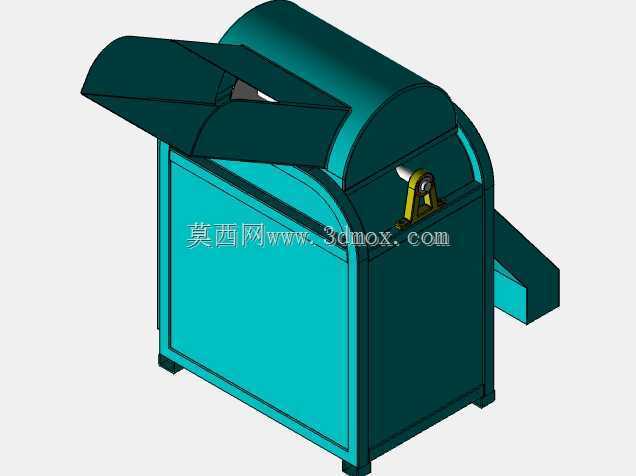

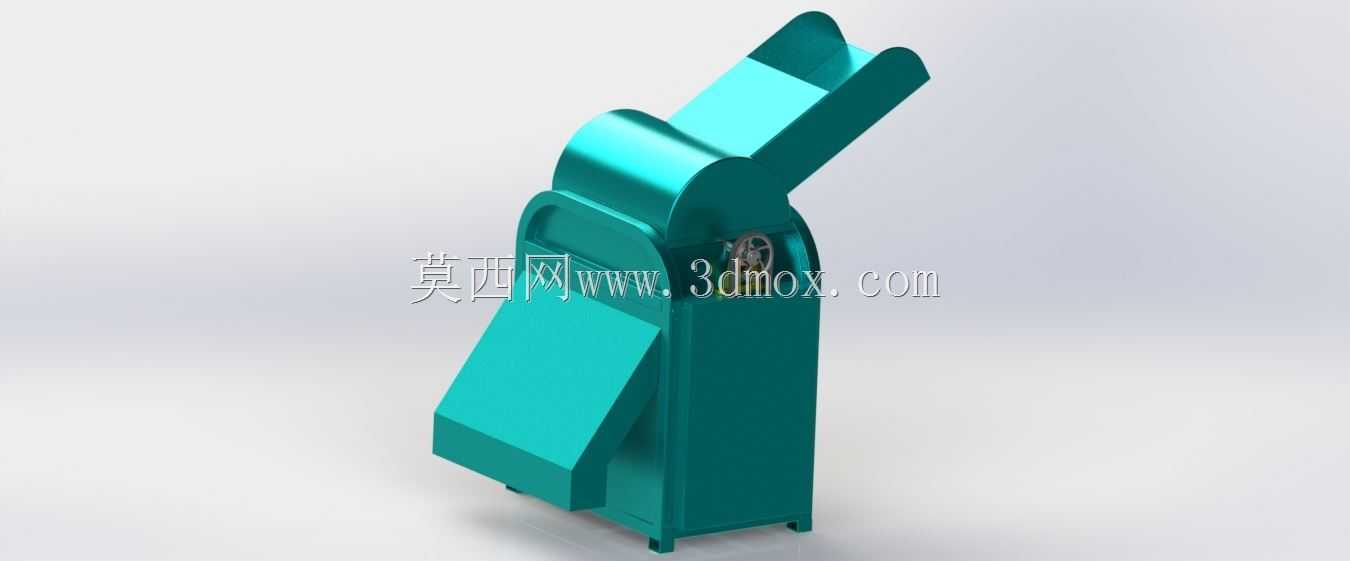

　　进料段没有采用水平喂料台，而是向上斜向伸出敞口导料槽，槽体两侧带翻边挡料结构，作业时人工或者前置短输送带把成捆松散的鲜茎秆顺着斜槽送入，原料靠自重和槽底导向自然滑向切碎腔，不会在入口处出现架空堆料。斜槽的上扬角度经过匹配，既避免长茎秆向外滑落，也让操作人员的送料动作保持在舒适的抬升高度，不需要弯腰推送物料。机身下部朝向操作侧开出斜向下的出料导板，切碎完成的纤维段在刀辊风力和重力共同作用下顺着导板滑出，出料方向斜向地面，接料袋或者集料箱直接放在导板下方即可承接，不需要额外配套出料风送管道，简化了单机作业的配套要求。

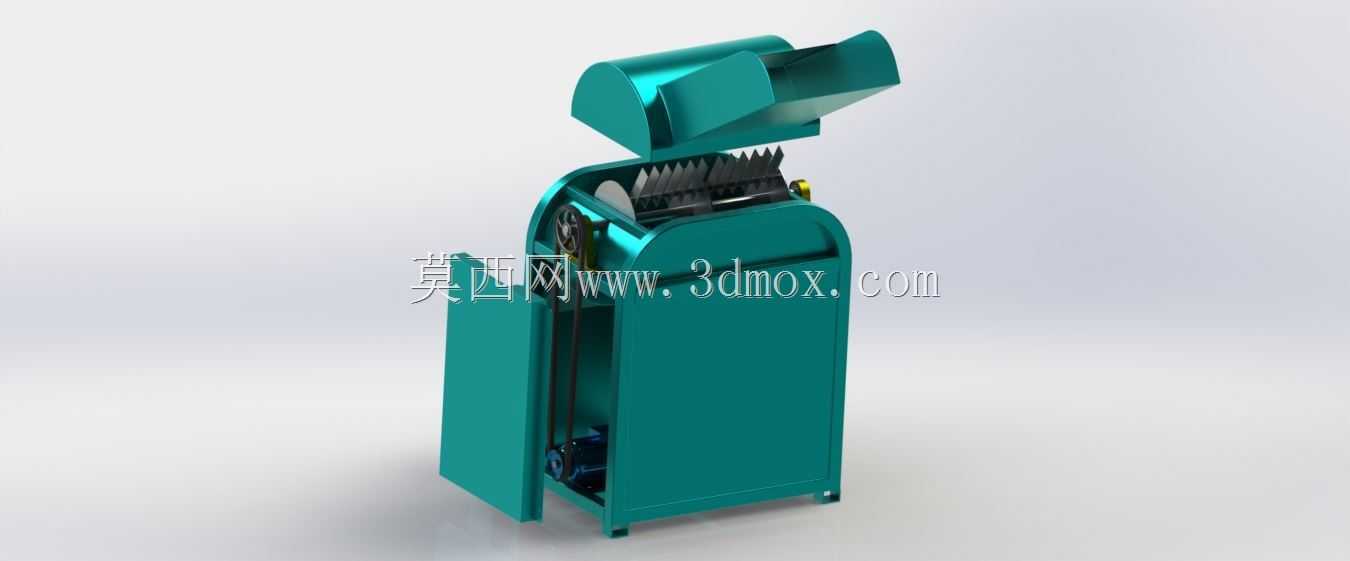

　　核心工作腔藏在机身中部的弧形罩壳内，动刀辊沿水平轴线布置，辊体上排布多组切碎动刀，和腔体内壁的定刀间隙控制在几毫米范围内，鲜茎秆进入腔体后先被高速旋转的动刀扯入剪切区，被切成短段，随后经过腔体内的搓擦棱条完成初步揉丝，把茎秆内部的纤维束打散，减少后续压滤、烘干或者纤维提取工序的预处理工作量。侧部外露的带轮传动结构在三维模型里单独做了分件，传动区外侧预留护罩安装位，实际投产时会加装安全防护罩，避免运转时人员接触旋转部件，也能阻挡碎屑向外飞溅。

　　结构设计上把厚重的刀辊、轴承座都布置在机身中下部，重心压低，整机运转时的振动幅度更小，上部斜进料槽采用薄钢板折弯成型，在保证导料刚度的前提下控制整机重量。机身外壳的检修盖板采用螺栓固定，日常清理腔体内残留的植物黏液、更换磨损刀片时，拆开侧盖板就能直接接触刀辊组件，不需要整体吊装上部料槽。针对高湿鲜茎秆容易黏壁的特点，进料槽和出料导板都做成大角度光滑斜面，没有死角凹槽，作业结束后用水冲洗腔体积料时，污水可以顺着下部出料口直接排出。

　　选型适配时，这类单机不需要接入自动化生产线，适合小规模纤维加工、养殖青贮切碎、农作物秸秆资源化处理的零散作业场景，机身宽度控制在窄幅范围，乡村小路转运时可以用普通农用三轮车装载，进场不需要拆解大部件。三维建模过程中把焊接箱体、折弯料槽、刀辊总成、传动带轮、检修盖板全部做了独立分件，工程人员可以直接在模型基础上调整刀辊转速、增减动刀数量、修改进料槽长度，适配不同含水率、不同纤维韧性的原料处理需求，也能据此导出钣金下料尺寸和焊接装配公差，直接对接车间的小批量试制流程。
