等径焊接式不锈钢三通管道接头

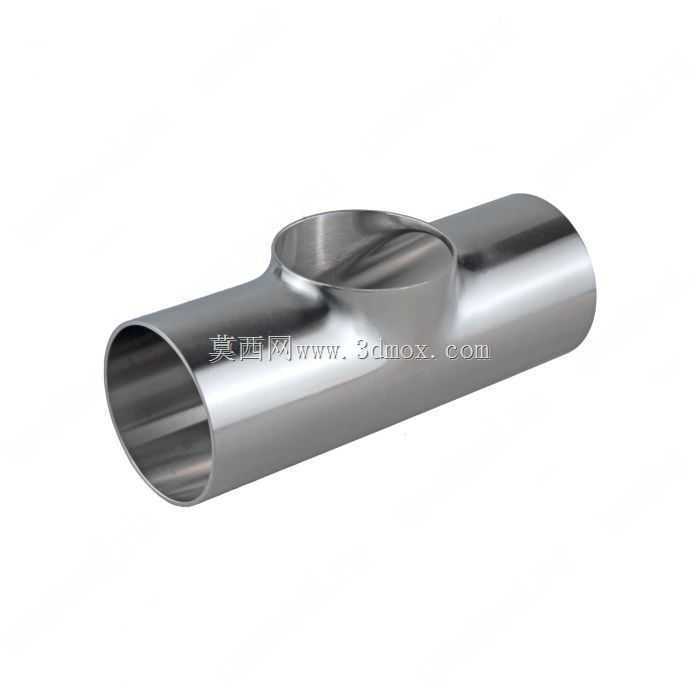

　　在洁净流体输送系统里，等径三通是最常见的分支转接元件之一，这套三维结构呈现的是一只短型等径焊接三通，主管与支管采用相同通径，支管垂直于主管轴线引出，整体为一体成型的不锈钢壳体，内外壁连续光滑，没有铸造件常见的分型面、砂眼或局部增厚堆积。现场使用时，主管两端沿原有管线走向对接直管段，支管则承担侧向分流或合流任务：在纯水、制药配液、食品饮料输送、精细化工进料以及暖通空调冷热水管路中，它可以把一路介质拆分成两路送出，也可以把两条支线的介质汇集到主管内，流向切换不需要额外加装弯头加短管拼焊的组合件，管路节点更紧凑，泄漏点数量也随之减少。

　　从结构细节看，三个接口端部都预留了对接焊坡口，端口圆度与主管、支管的同轴关系在建模时被严格约束。主管保持完整直管形态，支管从主管柱面隆起并平滑过渡，相贯区域没有尖锐折角，金属壁厚在交汇处连续变化，既避免局部应力集中，也让介质在分流时的流道更顺畅。短型三通的核心特征是支管中心到主管端面的伸出长度较短，整体占用空间比常规加长三通更小，这在设备内部管路排布、阀组密集安装区以及靠墙贴板走线时优势明显——设计人员不需要为分支节点预留过长的直线管段，管线可以贴着机架或墙板完成转向。

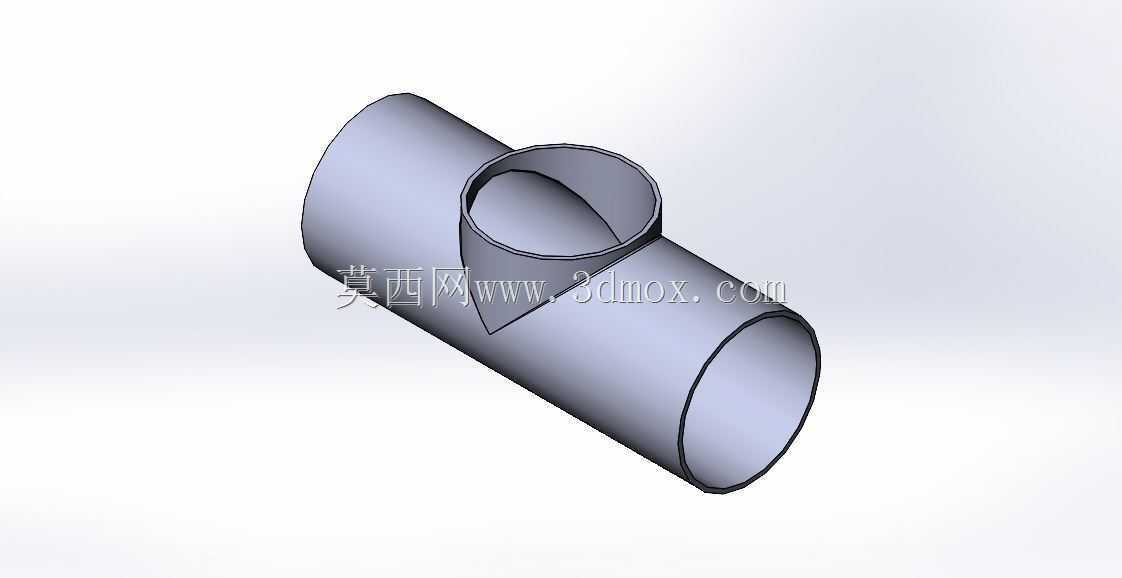

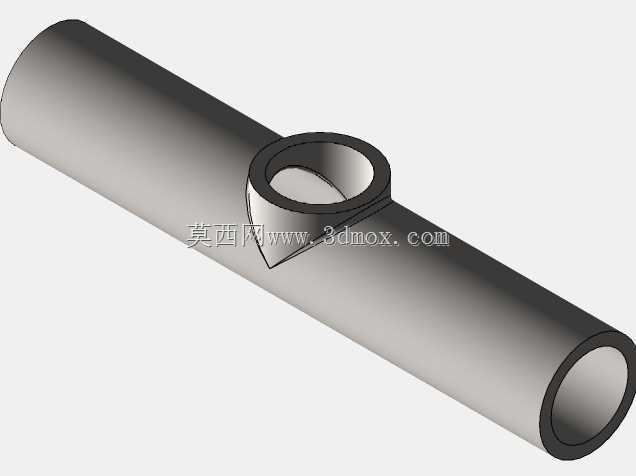

　　建模过程中，先以主管轴线为基准建立主骨架，再按垂直相交关系布置支管轴线，两条轴线的交点即为分支中心。主管与支管分别按管道外径、内径和名义壁厚生成空心圆柱实体，随后在相贯位置做合并处理，交汇处的内表面通过圆角过渡修整，保证介质流经分支时不会出现台阶或死角。接口坡口按照薄壁不锈钢管对接焊习惯处理，端部留出均匀的钝边和坡口角度，方便现场氩弧焊时熔透成型。外表面保留拉丝或抛光金属质感，内壁光洁度按卫生级管路要求控制，减少物料挂壁与微生物滋生风险，这也是制药和食品行业优先选用此类光滑三通的原因。

　　安装边界方面，选型时需要同时核对通径、壁厚和端面到分支中心的长度。主管两端对接的直管应保持足够的直线段，避免焊缝紧邻弯头或阀门造成焊接操作空间不足；支管接口与下游阀门、流量计或快装接头连接时，也要预留扳手和焊枪作业空间。由于三个接口均为焊接结构，装配后不可频繁拆卸，因此在管路设计阶段就要确定分支方向和标高，把三通位置固定在管线轴网的交点上。支吊架布置时，不宜让三通本体承受管线长期重量，通常在靠近主管两端的位置设置管架，让分支荷载沿主管均匀传递，防止交汇处因附加弯矩产生微裂纹。

　　流体工况上，等径三通在分流时两侧流量阻力基本对称，适合两支路负荷相近的场合；若用于合流，两股介质在交汇处对冲会产生局部湍流，设计时应控制支管流速，避免长期冲蚀管壁。不锈钢材料本身耐水、耐弱酸弱碱腐蚀，配合连续焊缝，可满足洁净管路对密封性和清洁性的要求。整体结构没有活动部件、密封件和螺纹连接，维护量很低，一旦焊接完成并通过压力试验，节点可长期稳定运行。三维模型把相贯过渡、坡口形态、壁厚关系和接口位置都表达清楚，结构工程师可直接据此核对管路干涉、预制管段长度和焊接顺序，施工人员也能依据模型判断分支朝向与组对间隙，减少现场反复修磨。
