工业散料在线称重计量装置结构设计

　　这套称重装置的结构设计，首先要匹配散料生产线上的连续计量需求，常见于建材、粮油、饲料加工这类需要对袋装、散装物料进行在线重量核验的生产场景，安装位置一般选在输送线中段的预留工位，不需要额外占用过多车间横向空间，框架采用方管焊接的龙门式结构，四根主立柱直接固定在预埋的混凝土基座上，基座的平面度公差控制在每米0.2mm以内，避免安装后框架倾斜导致称重传感器受力偏载。

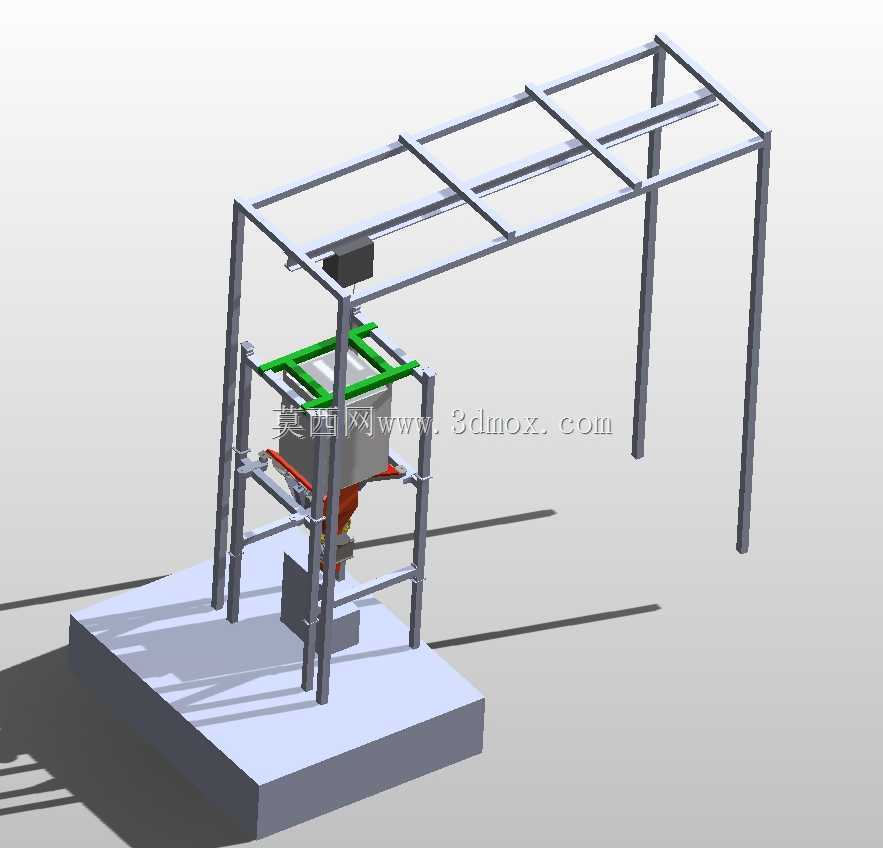

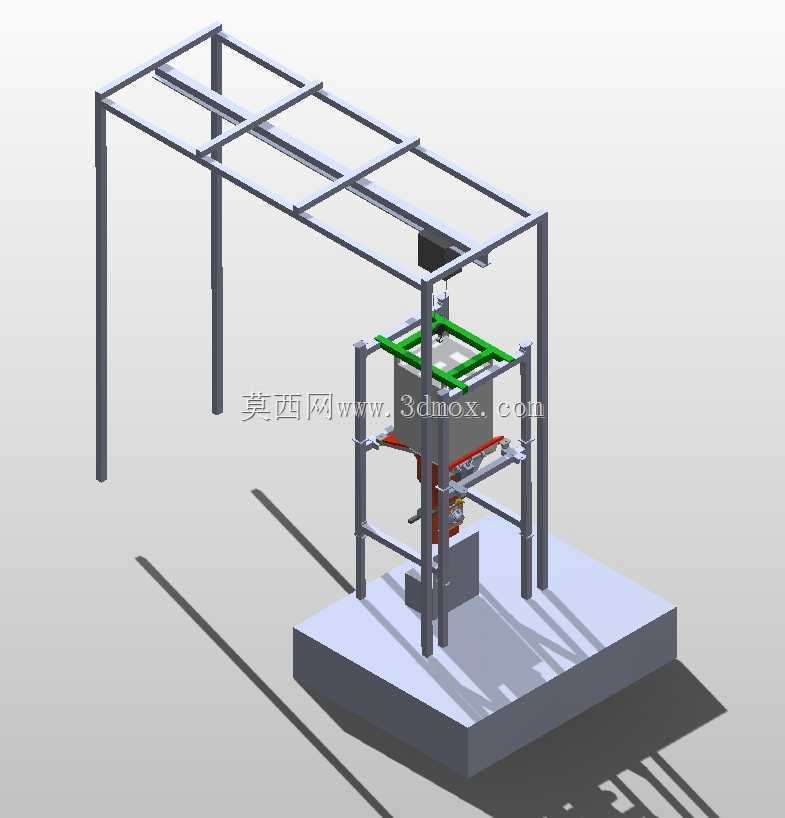

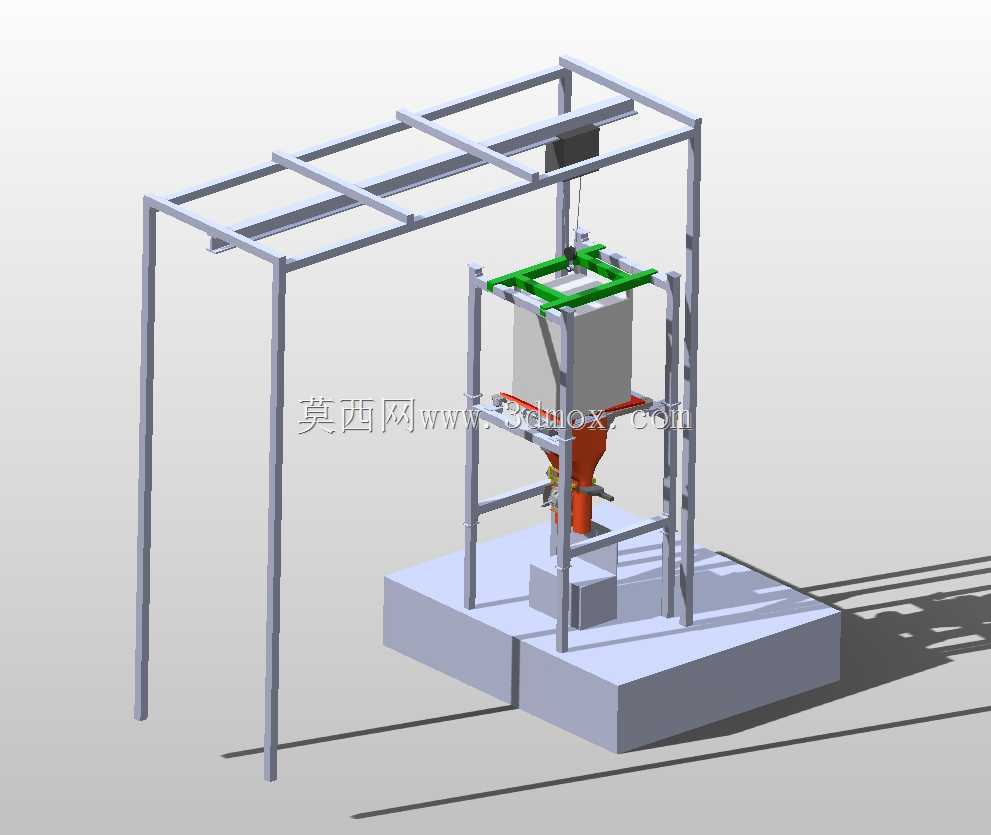

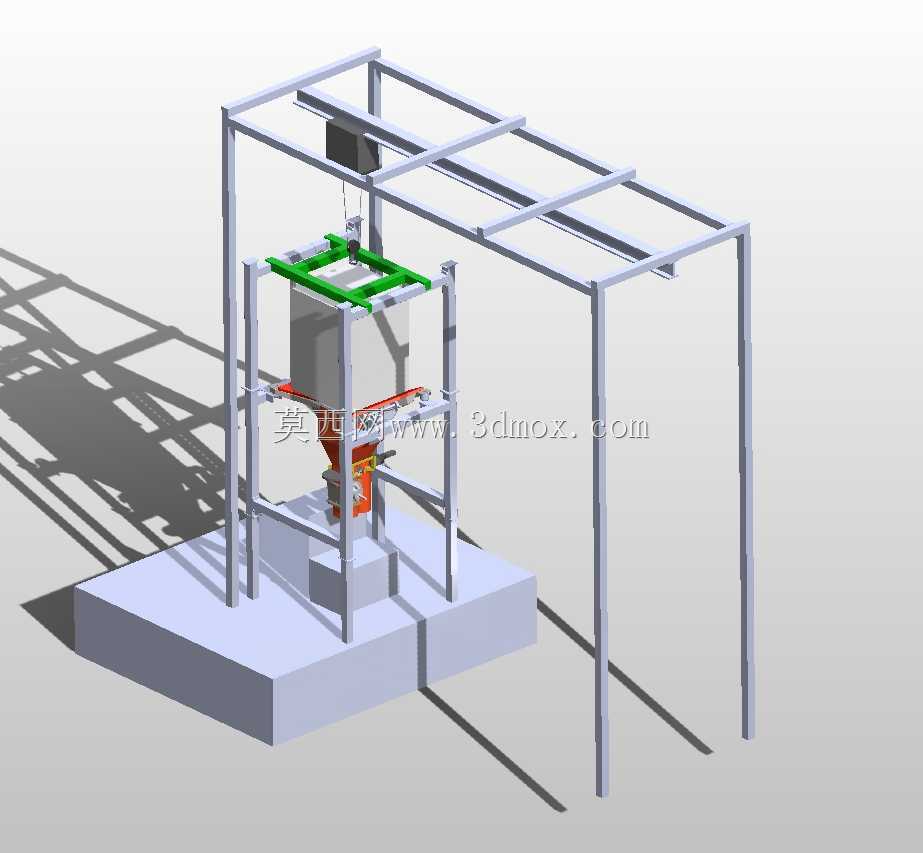

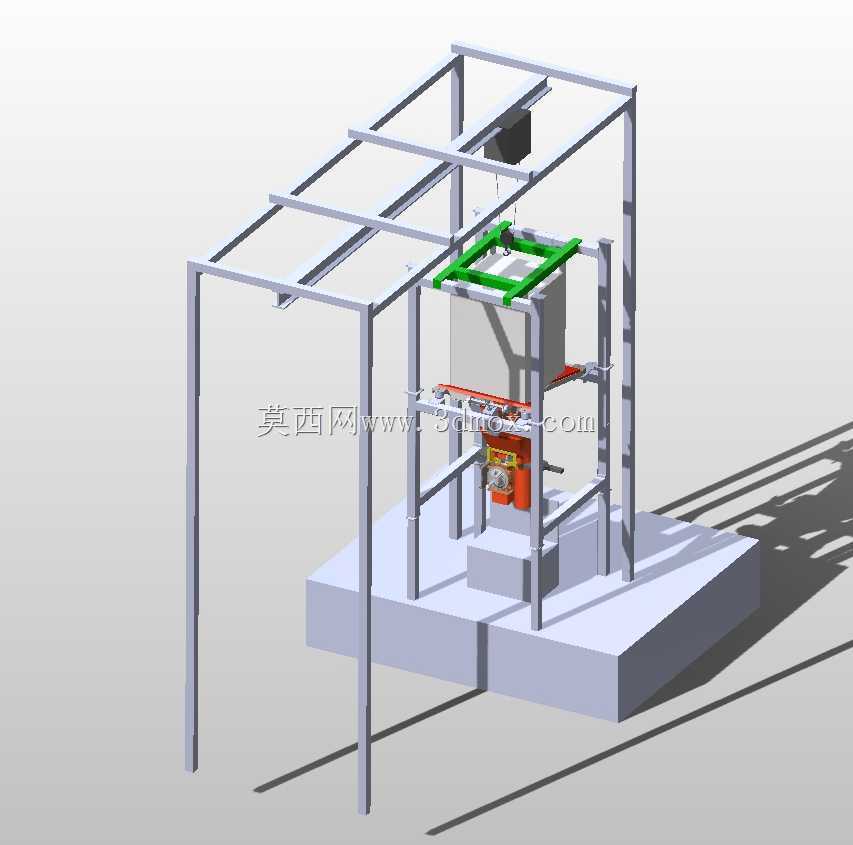

　　从功能实现逻辑来看，装置核心的称重单元挂载在龙门框架顶部的绿色安装支架上，这个支架做了可调节的腰型孔设计，能够根据不同规格的料袋、料桶吊装高度调整挂载位置，调整行程覆盖300mm的高度范围，适配常见的25kg到50kg规格包装物料的称重作业。称重单元下方设置了导向定位结构，当物料随输送线进入称重工位时，两侧的导向挡条会先纠正物料的位置偏差，保证物料重心落在称重传感器的受力轴线上，减少偏载带来的计量误差，传感器的选型上采用拉式称重结构，相比压式结构更不容易受输送线振动的干扰，适合车间内有连续设备运行的振动环境。

　　设计过程中首先核算了框架的受力变形量，主立柱选用40403mm的碳钢方管，顶部横梁采用同规格方管做横纵交叉的格栅式排布，当挂载最大额定载荷100kg时，横梁的最大下挠量控制在0.1mm以内，不会因为框架变形影响传感器的计量精度。框架底部的基座做了加宽的梯形结构，整体重心落在基座支撑面的中心位置，即使受到输送线物料的侧向冲击力，也不会出现框架倾覆的风险，基座上预留了四个M16的地脚螺栓安装孔，安装时可以通过地脚螺栓调整框架的整体水平度，调整完成后再进行二次灌浆固定，保证长期运行的结构稳定性。

　　考虑到车间现场的粉尘环境，所有结构件的连接位置都做了沉孔设计，螺栓安装后不会突出结构表面，减少粉尘堆积的死角，日常清洁维护时只需要用压缩空气吹扫即可清理表面积尘。称重单元的走线全部从框架方管的内部空腔穿过，外部没有裸露的线缆，既避免了物料输送过程中剐蹭线缆，也能减少粉尘、水汽对线束接头的腐蚀，延长电气元件的使用寿命。顶部的框架格栅除了挂载称重单元，还预留了安装除尘罩、警示灯的安装孔位，用户可以根据自身车间的环保要求、安全管理要求加装附属配件，不需要额外在框架上钻孔焊接，降低现场改造的工作量。

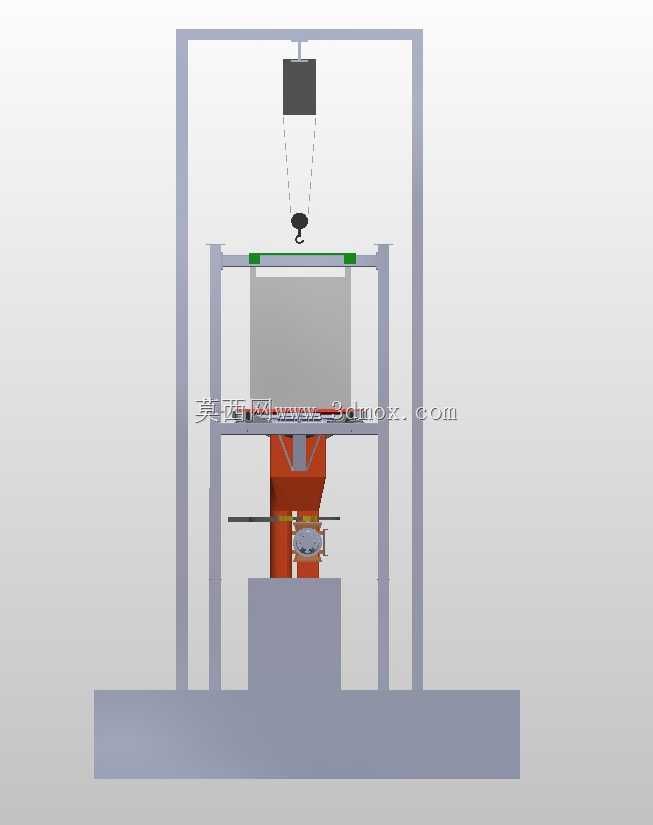

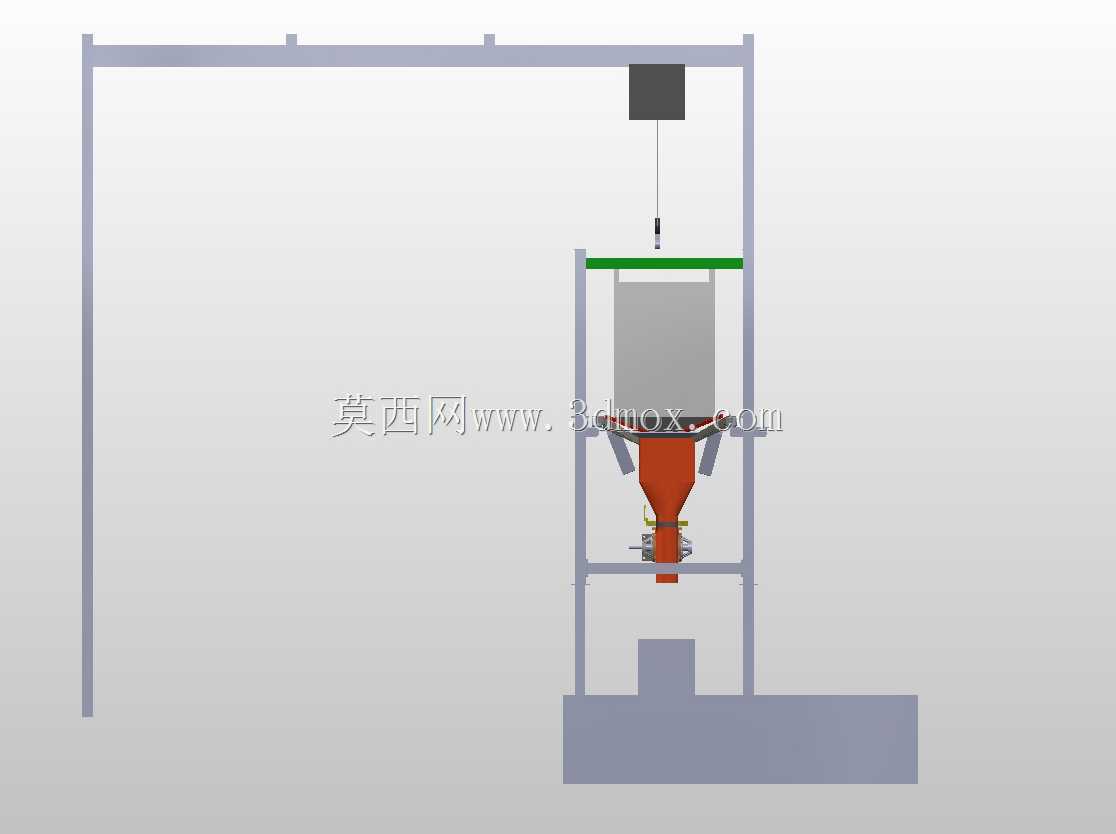

　　在安装边界的尺寸控制上，整套装置的横向宽度适配主流的600mm带宽输送线，纵向长度控制在1200mm，不会占用过长的输送线工位，框架顶部距离地面的高度为2200mm，符合车间常规的设备安全高度要求，不会影响车间内人员通行、物料转运的通行空间。称重工位的下方预留了输送辊道的安装空间，辊道顶面距离地面的高度为750mm，匹配车间通用的输送线高度标准，不需要对原有输送线做大规模改造就可以完成对接安装。装置的侧向预留了传感器校准的操作空间，日常校准作业时不需要拆除外部护板，操作人员站在装置侧面就可以完成砝码加载、参数校准的操作，校准作业时间可以控制在15分钟以内，减少对生产线连续运行的影响。

　　结构设计时还做了动载荷校核，当物料以0.3m/s的输送速度进入称重工位时，产生的冲击载荷通过称重单元下方的缓冲阻尼结构吸收，不会把冲击力直接传递到传感器上，既保证了计量响应速度，也能延长传感器的使用寿命。框架的所有焊接位置都做了去应力处理，避免长期使用后焊接应力释放导致框架变形，影响计量精度，表面处理采用喷塑工艺，相比喷漆工艺更耐磨，抗磕碰能力更强，适合车间内的复杂使用环境。
