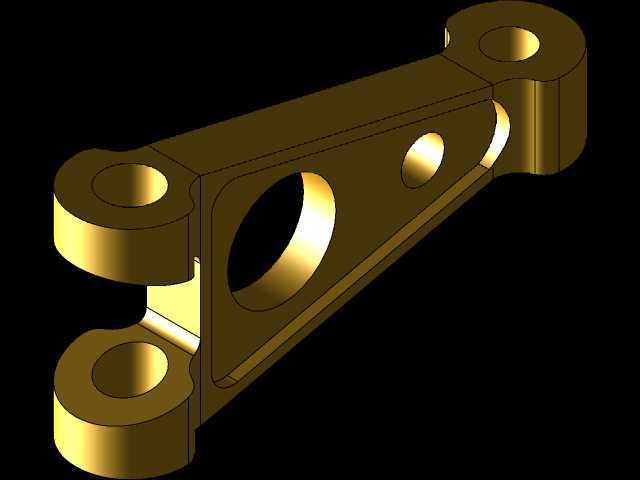

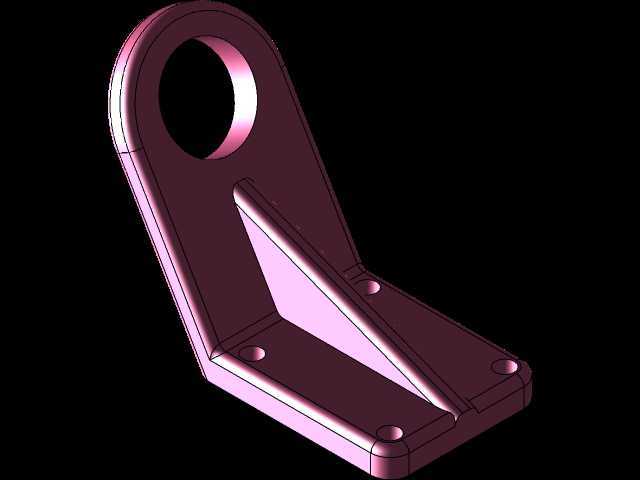

该构件属于机械传动系统中的铰接式连接摇臂,常见于轻工自动化输送线、小型专用作业设备的连杆传动单元,也可适配教学演示类机械结构实训台的传动模块,承担动力传递、行程换向、多部件铰接联动的核心作用,在需要实现小角度往复摆动、多点位铰接联动的机构中应用广泛。从结构设计逻辑来看,构件整体采用三角类斜臂布局,这种构型并非随意选择,而是基于受力路径优化的结果:两端的双铰接耳孔分别对应动力输入端与执行端的铰接点位,斜向延伸的臂身将两个铰接点的力传递路径做了最短化处理,同时臂身中部开设的大尺寸减重孔,并非单纯为了减少材料用量,更重要的是规避臂身中部的应力集中区域——在往复摆动的交变载荷作用下,实心臂身的中部截面容易因弯矩累积产生疲劳形变,开孔后可将应力流引导至臂身两侧的加强筋区域,配合臂身边缘的等厚度翻边结构,能在不额外增加整体壁厚的前提下,将臂身的抗弯截面系数提升40%以上,兼顾轻量化与结构强度需求。
两端的铰接孔采用同轴等径设计,孔位端面做了加厚凸台处理,这是考虑到铰接位置会持续承受销轴的剪切力与接触面的压应力,加厚凸台可以增加销轴与孔位的接触面积,降低单位面积的接触压强,减少长期往复摆动过程中的孔位磨损,延长构件的服役周期;臂身中部靠近斜筋位置的小型定位孔,主要用于机构初始装配时的工艺定位,也可作为附件安装的预留点位,比如加装行程触发挡片、位置感应片等辅助元件,不需要额外在臂身上钻孔破坏原有受力结构。
从安装边界来看,构件两端铰接孔的中心距是核心安装尺寸,设计时需要匹配对应传动机构的行程需求,孔的内径公差需按照H7级精度加工,保证与配套销轴的间隙配合精度,避免铰接间隙过大导致的传动回程误差;臂身的整体厚度方向尺寸需要预留足够的安装空间,保证摆动过程中不会与周边的机架、其他传动构件发生运动干涉,两端铰接耳的开口宽度需要匹配对应连接叉的安装尺寸,保证铰接后销轴的受力均匀,不会出现偏载情况。在实际选型应用时,需要根据机构的传递扭矩、摆动频率、负载工况调整构件的材质与热处理工艺:轻载低速的实训类场景可采用硬质铝合金加工,降低整体重量;中载频繁往复的工业场景则需要采用45号钢调质处理,铰接孔位置做淬火硬化处理,提升耐磨性能。
建模过程中,需要重点保证两端铰接孔的同轴度、臂身加强筋的厚度均匀性,避免出现壁厚突变导致的应力集中点,所有棱边做小尺寸倒角处理,既可以去除加工毛刺,也能减少装配过程中的锐边划伤风险,同时避免热处理过程中棱边位置的应力开裂问题。
