挂车悬挂安全链枷锁金属结构件

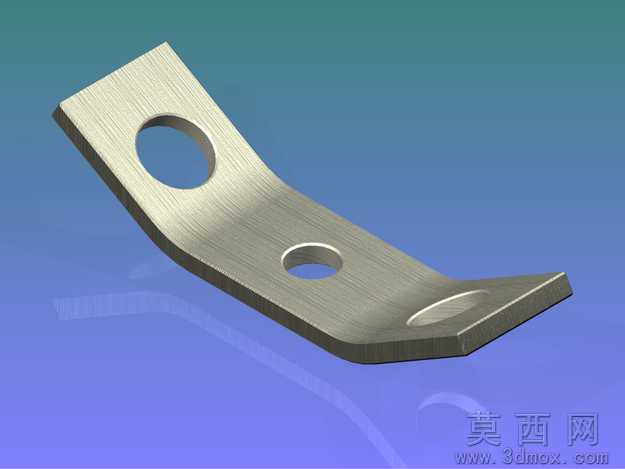

该金属结构件为挂车悬挂系统配套的安全链枷锁部件，采用三维参数化建模方式完成全流程设计，建模阶段优先还原零件的实际加工成型特征，先绘制基础钣金轮廓草图，通过折弯特征精准还原零件的弯折角度与过渡弧面，保证弯折处的圆角半径符合冲压加工的工艺要求，避免出现建模特征与实际生产脱节的问题。零件上的两处安装通孔采用拉伸切除特征制作，严格匹配实际安装的孔径尺寸与孔位间距，端部的卡接定位槽通过放样切除完成细节刻画，还原零件装配时的卡位结构，所有特征的建模顺序遵循钣金零件的加工工序逻辑，从落料、冲孔到折弯、成型依次搭建特征树，方便后续根据装配需求调整参数。材质配置阶段选用热轧镀锌钢板材质，在渲染材质中调整金属粗糙度参数至对应热轧板材的哑光金属质感，添加细微的表面拉丝纹理与金属反光属性，还原真实金属零件的表面质感，渲染时采用渐变蓝紫色背景搭配侧向柔光打光，突出零件的弯折结构轮廓与孔位特征，清晰展现零件的立体形态。结构设计上，该零件通过两处通孔实现与悬挂支架、安全链的螺栓连接，弯折角度经过受力校核，能够在挂车行驶过程中承受安全链传递的拉扯载荷，端部的卡位结构能够避免锁止状态下出现意外脱开的情况，整体结构无多余冗余设计，在保证结构强度的前提下尽可能控制零件重量，符合挂车零部件轻量化与可靠性兼顾的设计要求。建模过程中对所有锐边添加了符合工艺要求的倒角特征，避免实际加工后出现锐边割手的问题，同时对应力集中的弯折处做了加厚处理，提升零件的疲劳使用寿命，整体模型可直接用于装配验证、工程图导出与加工工艺参考。
