力士乐系列液压阀用油路集成块

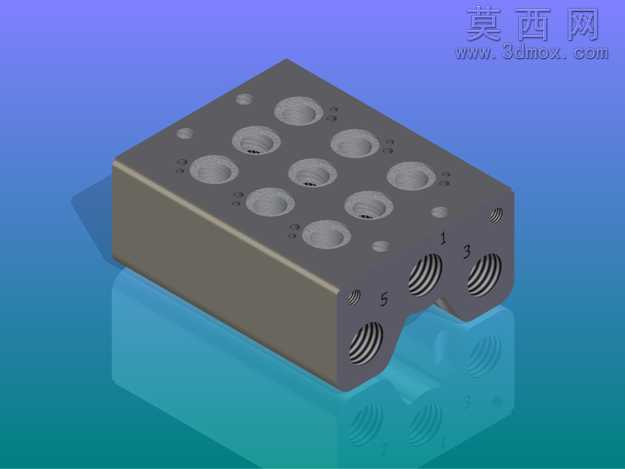

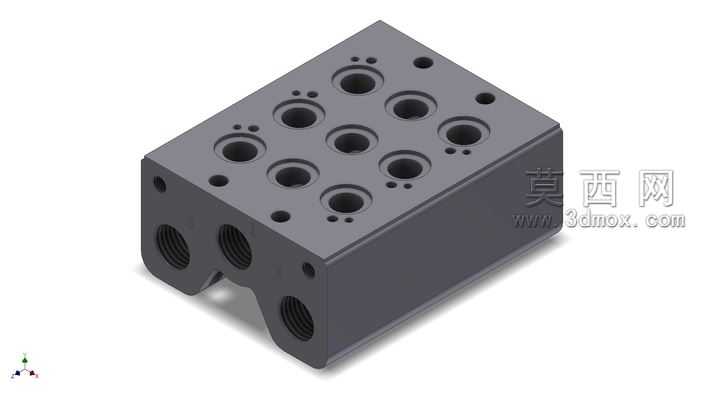

本作品为液压系统专用的油路集成块三维建模作品，建模过程严格遵循液压阀组集成设计的行业规范，以力士乐系列标准液压阀的安装尺寸为核心设计依据，在三维建模软件中完成全参数化结构搭建。建模初期先梳理集成块的功能逻辑：该元件作为液压系统的油路枢纽，需要将多个液压阀的连通油路整合在单一金属块体内，替代传统分散的管路连接，减少系统泄漏点、压缩阀组整体安装空间。建模时首先绘制块体的基础外形，按照阀组安装的布局要求确定长方体基体的长宽高尺寸，保证所有阀件安装后互不干涉，同时预留足够的扳手操作空间。随后逐一构建各类安装孔位：顶面按照标准阀的安装孔距加工螺纹安装孔、油口通油孔，每个孔位的深度、直径、螺纹规格都严格匹配对应阀件的安装要求，孔位边缘做倒角处理避免应力集中；侧面加工对外连接的管路油口，采用标准内螺纹结构，适配常用液压管路接头；内部按照油路连通逻辑构建交叉的通油孔道，建模时特意规避了孔道之间的误连通问题，同时对高压油道的转角处做圆弧过渡处理，降低液压油流动时的压力损失与紊流现象。材质渲染阶段，为模型赋予了发黑处理的金属材质，还原液压集成块实际加工后的表面质感，调整材质的粗糙度、反光度参数，模拟金属件经表面处理后的哑光深灰外观，对孔口的螺纹结构做细节纹理处理，让模型的视觉还原度更高。结构设计上充分考虑了加工工艺可行性，所有内部孔道均采用直孔设计，适配常规钻床的加工工艺，避免出现无法加工的异形斜孔，块体的边角处做了小尺寸倒角，既去除加工毛刺，也避免安装时划伤操作人员。整体建模过程尺寸精度控制严格，所有安装孔位的位置度、同轴度都符合液压元件的安装公差要求，可直接用于液压阀组的装配验证、加工出图，也可作为液压系统教学演示的三维素材，帮助学习者理解集成油路块的结构原理与设计逻辑。
