两端方头外螺纹调节连接销轴

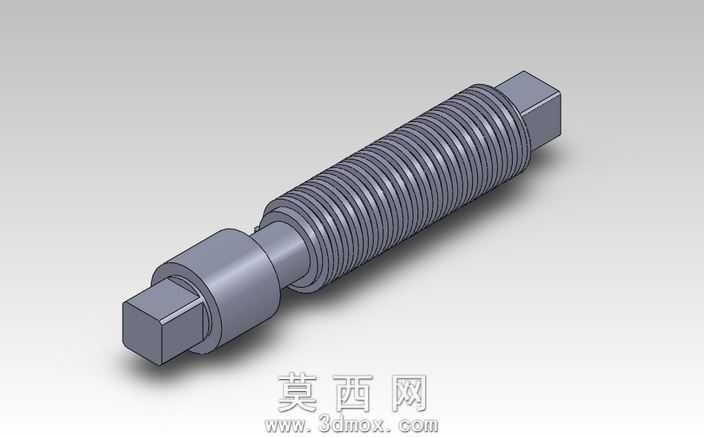

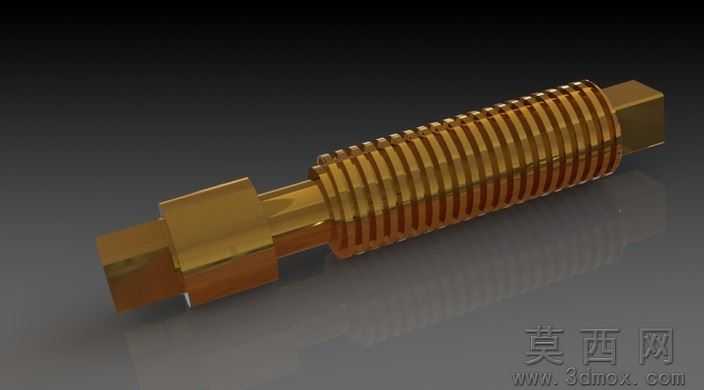

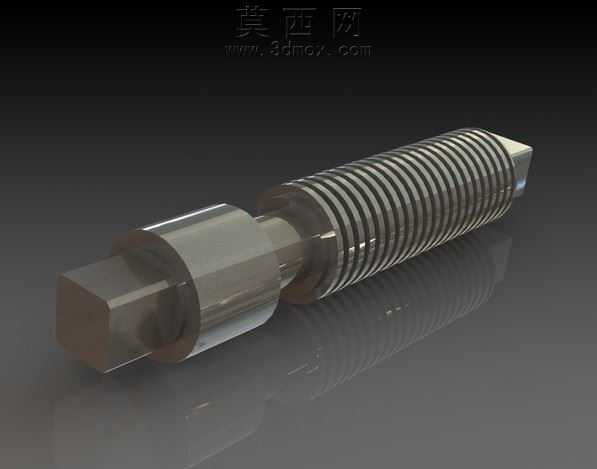

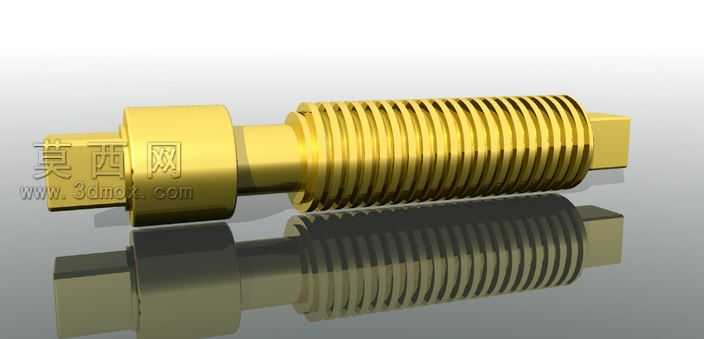

本模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，以回转体特征为核心搭建基础结构。首先通过草图绘制轴体的中心回转轮廓，标注各段轴径、长度的精准尺寸，利用旋转凸台特征生成轴的基础基体，保证各段同轴度符合机械设计公差要求。两端的方头结构采用拉伸切除特征完成，先在轴端基准面绘制正方形轮廓，添加几何约束保证方头中心与轴体轴线重合，设定对称拉伸深度，切除出符合扳手夹持尺寸的方头结构，方头与轴身的过渡处添加圆角特征，避免应力集中。中间段的外螺纹采用真实螺纹建模方式，先绘制螺旋线作为路径，设定螺距、圈数、起始角度参数，再绘制螺纹牙型截面轮廓，通过扫描切除特征生成连续的外螺纹结构，螺纹收尾处添加收尾过渡特征，还原真实螺纹的加工形态，同时在螺纹段与光轴段的衔接位置设计轴肩定位结构，轴肩处添加退刀槽特征，符合螺纹加工的退刀工艺要求。模型的材质配置选用合金钢材质，在渲染环节调整材质的金属粗糙度、反光度参数，还原金属零件经过机加工后的哑光金属质感，添加环境光源与辅助补光，突出螺纹牙型、方头棱角、轴肩过渡的结构细节，渲染视角采用等轴测视角，完整展示零件的整体结构与各部分特征。设计过程中充分考虑零件的实际使用场景，两端方头用于配合扳手施加扭矩，中间螺纹段用于实现调节、锁紧功能，光轴段用于转动配合或导向定位，各段尺寸比例符合机械设计标准，既保证零件的结构强度，也兼顾加工可行性，模型特征树结构清晰，所有尺寸均可参数化修改，可直接用于装配验证、工程图导出或加工模拟。
