带U型槽的对称式机械支座零件设计

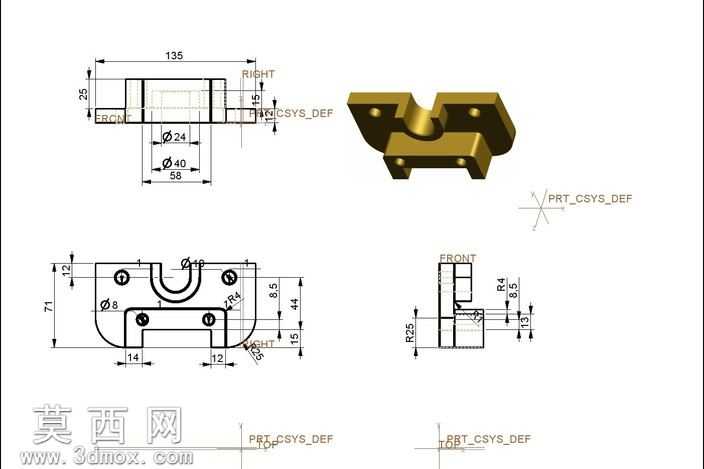

本次设计的机械支座零件采用对称式结构布局，整体以长方体为基础基体，在基体上部开设半圆弧U型槽结构，用于实现轴类零件的承托定位，下部设计两处带沉孔的安装支脚，支脚与上部基体通过圆弧过渡衔接，既保证结构强度，又避免应力集中问题。建模过程中首先绘制主视方向的截面草图，通过拉伸命令生成零件的基础基体，随后在基体上部绘制U型槽的截面轮廓，采用切除拉伸命令生成承托槽结构，接着在基体上部两侧、下部支脚位置分别绘制安装孔的定位草图，通过异型孔向导命令生成带沉台的安装通孔，保证安装时螺栓头部可完全沉入沉台，避免突出影响装配。建模过程中严格遵循工程图的尺寸标注要求，总长135mm，总高71mm，U型槽对应配合轴径24mm，下部安装孔中心距58mm，支脚处的R3圆弧、R4过渡圆角均按照图纸要求逐一绘制，保证模型尺寸与二维图纸完全一致。材质设定上选用常用的45号钢材质，渲染时赋予金属哑光质感，添加环境光遮蔽效果，清晰展现零件的棱边、圆角、孔位等结构细节，同时生成等轴测视角的渲染图，搭配多视角二维工程图，完整呈现零件的各个结构特征。设计思路上优先考虑零件的装配适配性，上部U型槽的尺寸公差按照基孔制间隙配合设定，保证轴类零件可顺利装入同时不会出现过大旷量，安装孔的位置度公差控制在0.1mm以内，保证支座可精准固定在安装基座上，支脚处的让位槽设计避免安装时与基座凸起结构产生干涉，整体结构紧凑，加工工艺性良好，可通过铣削、钻孔等常规机加工工序完成制作，适合作为机械传动结构中的支撑类零件使用，也可作为Pro/E软件建模练习的典型案例，帮助初学者掌握对称零件建模、切除特征、孔特征、圆角特征的使用方法，理解机械零件从二维图纸到三维模型的转化逻辑，掌握尺寸约束、几何约束的合理添加方式，提升三维建模的规范性与准确性。
