石油管道旋切式钨钢喷嘴结构

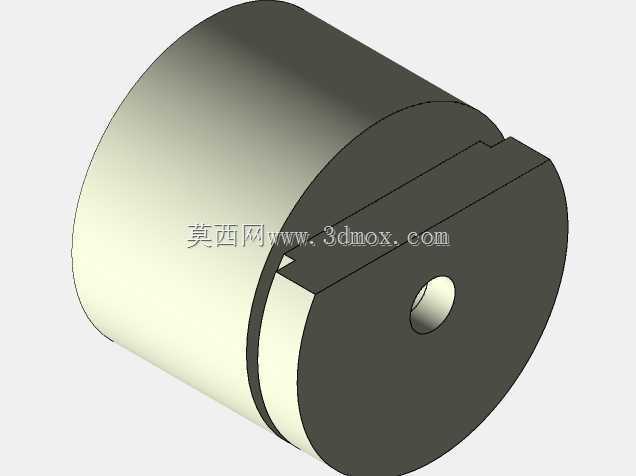

　　现场管路改造时最先碰到的往往不是流量计算，而是喷嘴装入阀腔后的干涉问题，这款回转体喷嘴在建模阶段就把外圆配合段、端面凸键和中心节流孔的相对位置全部锁定，省去后期在装配体里反复修配外圆的工作量。端面开出的对称凸键并非装饰结构，它直接卡入阀座的键槽内，承担高压气流切换时的周向止转作用，当含砂气体沿切线方向冲入腔室时，喷嘴本体不会随流体涡动而松脱，这一点在油田井口的节流管汇上尤为关键——井下返出的天然气携带凝析油与细砂，长期冲蚀下任何周向窜动都会让密封面迅速拉出沟槽。

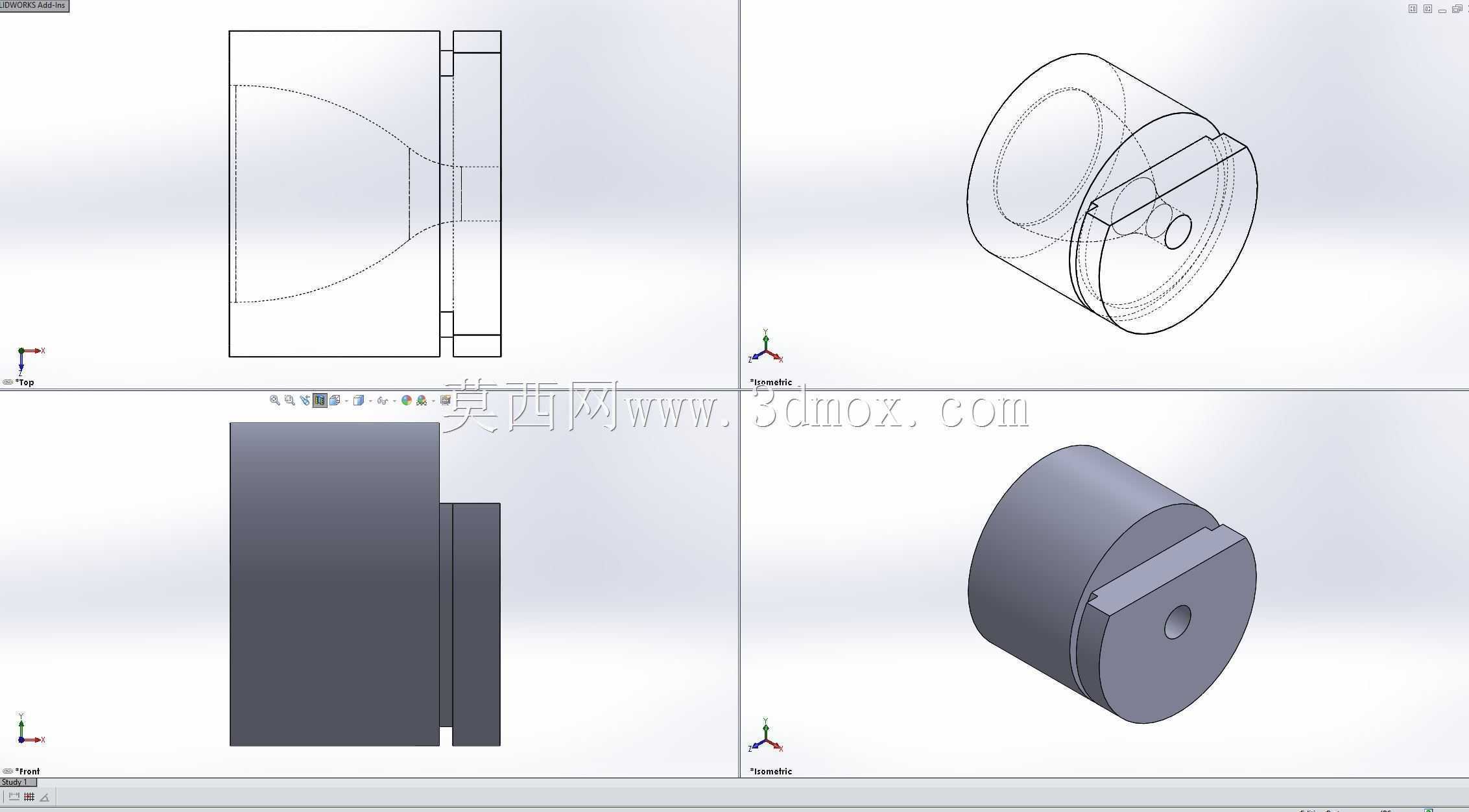

　　从结构特征看，主体采用大直径圆柱段加小直径配合轴颈的阶梯布局，大圆柱外圆与腔体保持间隙配合作为导向，小轴颈伸入下游混合腔，中心通孔沿轴线贯通，入口侧做了倒角引导，避免高速气流在棱边处产生脱流。凸键的宽度与键槽采用H8/h7的配合公差，键的高度控制在不超出外圆母线的范围内，这样喷嘴从腔体侧口推入时不会刮伤密封内壁；轴向定位依靠大圆柱的台阶端面，端面与阀腔承力面之间预留金属密封垫的安装空间，装配后喷嘴的轴向窜动量被限制在零点几毫米级别。

　　建模过程中旋转特征是主体成型的核心，绘制半剖面草图时需要把外圆的两段阶梯、中心孔的台阶变化、端面凸键的根部圆角全部约束在同一草图平面，利用共线、同心约束锁定回转轴线，一次旋转即可生成主体毛坯；凸键部分采用拉伸切除与拉伸凸台组合完成，根部的圆角必须在特征树早期加入，否则后期数控加工时刀具在直角根部会留下应力集中线，高压脉动载荷下裂纹极易从直角棱边萌生。中心节流孔的长径比参照气固两相流的冲蚀经验取值，孔壁保留足够的壁厚余量，即使含砂气流长期冲蚀使孔径扩大，仍有修复堆焊的余量。

　　实际应用场景覆盖多个工况：在石油开采集输管线上，它作为节流喷嘴控制气井产出物的压降速率，把井口高压降到下游分离器允许的工作压力；在气体净化装置的切线进料分布器里，喷嘴沿塔壁切线方向喷入循环气，带动塔内填料层的气流均匀旋转，避免偏流造成的传质效率下降；在管道清管作业的喷射装置上，高压驱动气体经喷嘴加速后推动清管器在管线内行进，凸键结构保证喷嘴在反复压力冲击下不发生转动。现场选型时需要核对三个安装边界：一是外圆最大直径要小于腔体内孔的实际测量值，兼顾涂层厚度后的间隙量；二是凸键的方位要与阀座键槽对正，建模时在装配体中做角度配合模拟推入全过程，确认键在行程任意位置都不与腔壁刮碰；三是中心孔出口要与下游混合腔的轴线同轴，偏差过大会让射流直接冲刷对面管壁，短期内就会冲穿管件。

　　结构细节上，喷嘴端面的凸键两侧做了小角度导入斜面，装配时即使键与槽存在微小角向偏差，斜面也能引导键顺利滑入；外圆表面预留的磨削余量在三维模型中以配置形式区分毛坯件与成品件，工程图直接引用成品配置标注尺寸，毛坯配置用于估算锻件重量。材料选用硬质钨基合金时，模型中可将主体实体赋予对应材料属性，质量特性计算出的重量用于吊装工装的载荷校核——单只喷嘴重量不大，但高压管汇上往往成组布置，总重量需要计入阀组的支撑结构核算。针对气体工况，喷嘴入口端面的粗糙度要求高于外圆配合面，因为射流入口的任何凸起都会诱发湍流，增加不必要的压力损失，建模时在工程图中单独标注该端面的粗糙度与跳动公差，与外圆配合面的公差要求区分开。

　　在切线进气的装置里，喷嘴的安装角直接决定气流的旋转动量，这款结构的凸键方位同时充当安装角度的定位基准，装配工只需对齐键槽就自然获得设计要求的喷射方向，不需要现场划线找正，大幅缩短了管汇检修的停机时间。长期服役后的喷嘴可通过检测中心孔的扩大量判断冲蚀程度，当孔径磨损超过设计值的百分之十五时即更换，备件的三维模型与实物完全一致，仓库按模型尺寸备货即可直接换装，不需要二次测绘。
