七芯拖车防水电源插座结构设计

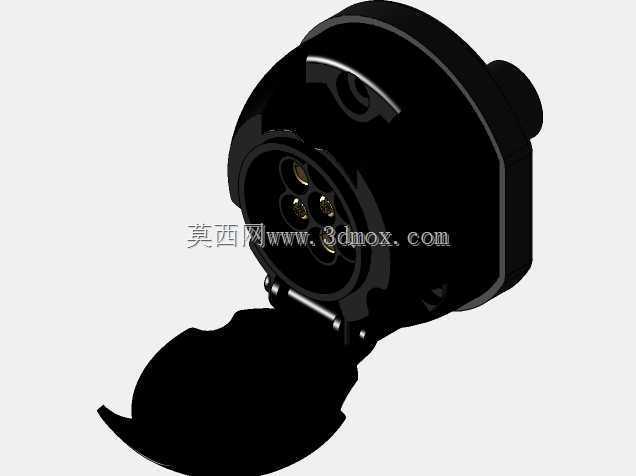

　　七芯拖车插座是挂车、旅居房车、农用拖斗与轻型牵引车电气系统里承担信号与供电转接的核心接插部件，整套结构围绕户外车载颠簸、泥水冲刷、频繁插拔的实际工况展开设计。插座本体采用圆形法兰盘安装形式，背部预留多组沉头安装孔位，可直接固定在拖车车架前端、牵引车后保险杠预留安装位或者房车尾部电气舱面板上，安装面贴合钣金后配合密封圈可阻断路面积水从安装缝隙渗入舱内。前端翻盖采用铰接式防尘防水结构，翻盖与本体之间设置弹性铰接轴，未插接头时翻盖在弹性扭力作用下自动扣合，盖住插孔端面，阻挡行车过程中飞溅的泥沙、雨水、扬尘进入接触腔；翻盖边缘做了弧形让位缺口，插头接入后线缆可从缺口处引出，不会被翻盖边缘挤压破皮。

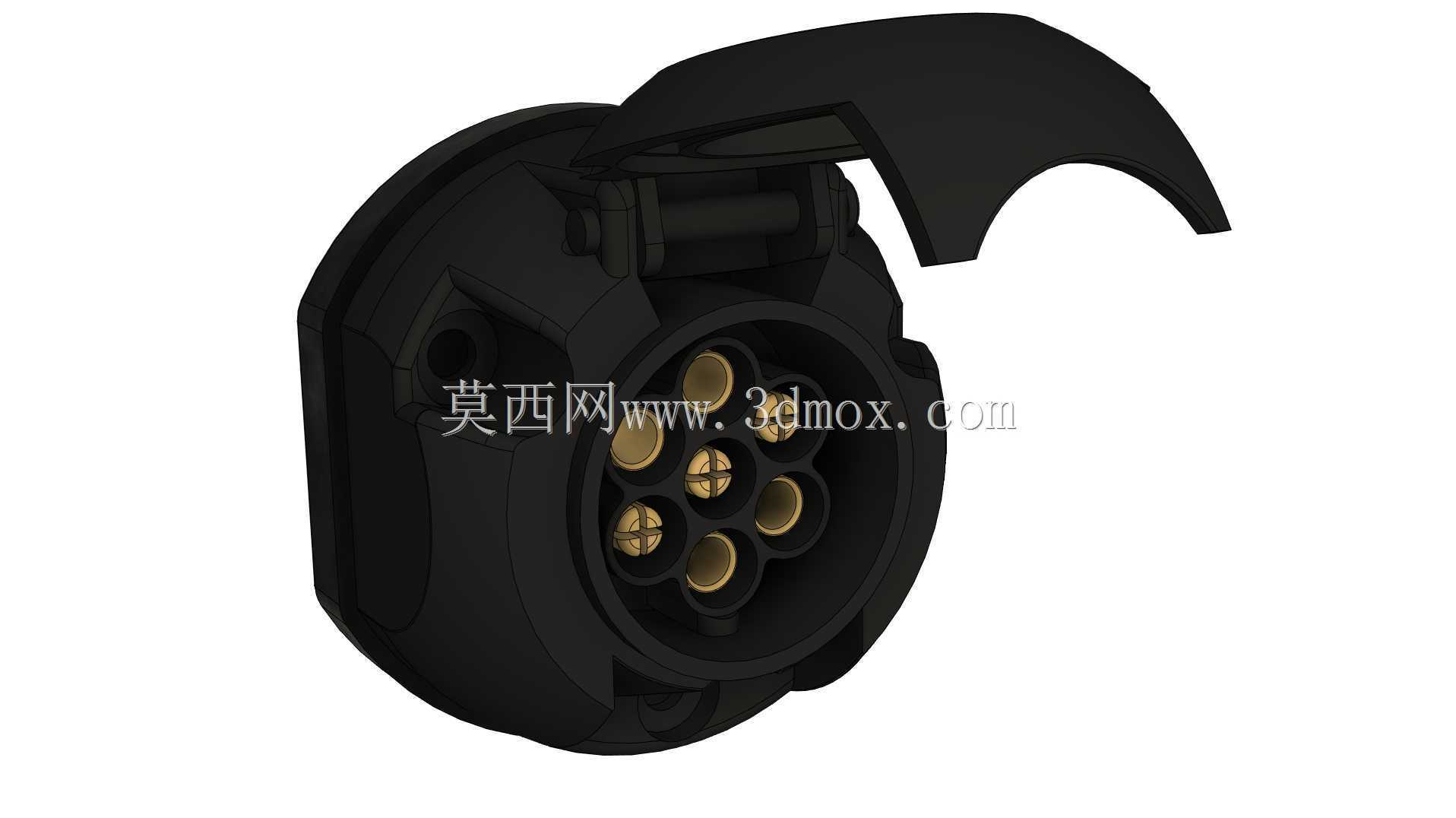

　　插孔腔体内部按照七芯拖车接口标准排布七个导电接触位，其中大电流插针位负责行车灯、刹车灯、转向灯、示宽灯等照明回路的12V供电传输，小信号插针位负责倒车提示、雾灯、电瓶充电等附加电气回路的信号连通，插针外围设置多层绝缘隔筋，不同极性的接触件之间被绝缘筋完全隔开，避免车辆行驶震动导致插针偏斜碰接引发短路。本体外壳采用耐候工程塑料一体成型，外壳壁厚按照车载接插件抗冲击要求做了加厚处理，边角全部做圆弧过渡，既避免应力集中开裂，也防止安装维护时锐边割伤线束。建模过程中先依据七芯接口的针脚排布坐标定位内部接触件安装位，再反向生成绝缘腔体的隔筋结构，铰接轴位置反复校核翻盖的开合行程，确保翻盖翻开角度足够插头完全插入，

　　扣合时端面密封唇边可以均匀压合在插座端面。插座背部的接线腔预留了线束穿入的过线孔，孔位适配车载波纹管口径，线束穿入后可通过防水格兰头锁紧密封，接线端子位置设置防脱卡扣，车辆长期颠簸工况下端子不会从基座内松脱。法兰安装孔的孔距参照主流拖车保险杠通用安装尺寸设定，兼容多数欧系、国产轻型挂车的尾部安装位，替换老旧损坏插座时无需重新在车架上打孔，直接沿用原有安装孔位即可完成装配。接触件采用铜合金基材表面镀锡处理，导电接触电阻低，抗户外盐雾腐蚀能力强，反复插拔数百次后接触压力仍能保持在设计区间内，不会出现灯光信号时断时续的故障。插座端面的插孔入口做了导向倒角，插头对接时即使存在小幅角度偏差也能顺着倒角滑入对位，

　　夜间无照明工况下也能快速完成插接，避免针脚顶弯。翻盖内侧设置环形密封凸筋，扣合后凸筋压入插座端面的密封槽内，形成连续的防水密封面，高压洗车水枪直接冲刷尾部也不会有水渗入接触腔。整体结构没有多余的外露金属件，全部导电部件被绝缘外壳完全包裹，即使雨天人手操作插拔也不会有触电风险。在整车电气布置阶段，该插座的安装高度通常设定在挂车尾部离地四十厘米以上位置，避免深水路段行驶时整个插座被积水长时间浸泡，安装方位保持翻盖铰接轴在上、开口朝下，雨水落在翻盖表面会自然向下方滑落，不会顺着铰接缝隙倒灌入腔体内。三维结构建模时把翻盖的开合运动做了运动干涉校验，翻开最大角度时翻盖不会碰到保险杠上方的其他附件，插头带线缆弯折状态下翻盖也不会和线缆外皮发生摩擦切割。
