凹曲面加工专用律法式适配工装结构

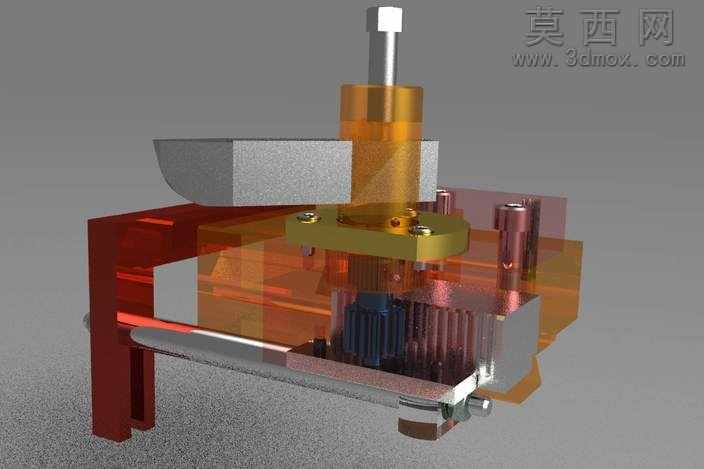

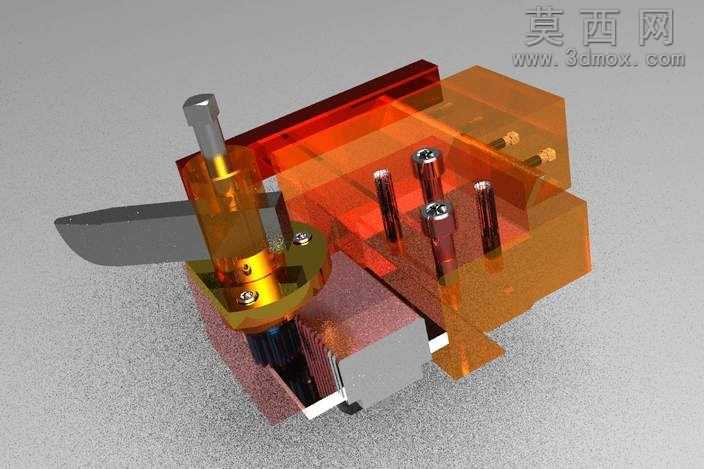

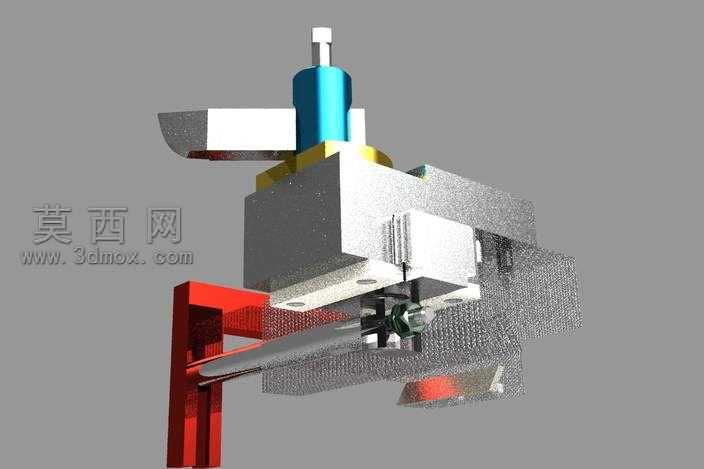

该三维模型为针对环形凹曲面加工场景设计的专用适配工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各配合零件做了精准的尺寸约束与装配干涉校验，确保各运动部件的行程与配合公差符合实际加工工况要求。渲染阶段采用半透明材质与实体材质结合的展示方式，将工装的外层机架设置为半透明琥珀色工程塑料质感，清晰呈现内部的传动与装夹结构，核心定位部件采用金属黄铜材质渲染，突出核心功能件的结构形态，支撑立柱与机架部分采用磨砂红漆金属材质，运动导杆采用亮面抛光不锈钢材质，不同材质的区分让整体结构层次清晰，便于快速理解各部件的功能定位。从结构设计来看，该工装采用立式布局，顶部设置加工刀具导向轴套，可适配对应加工刀具的垂直进给运动，中部设置可自适应凹曲面曲率的浮动定位平台，平台通过周向均匀布置的导向柱与弹性缓冲结构连接，能够在接触待加工凹曲面时自动调整姿态，保证定位基准与曲面轮廓完全贴合，底部设置水平滑移导轨组件，可带动待加工工件完成周向进给运动，配合顶部的加工主轴实现环形凹曲面的连续加工。设计思路围绕凹曲面加工时定位难度大、装夹易变形、曲面轮廓适配性差的痛点展开，摒弃了传统专用夹具只能适配单一曲率曲面的局限，通过浮动自适应结构实现一定曲率范围内凹曲面的通用装夹定位，同时集成了刀具导向与工件进给的功能模块，无需额外加装辅助导向装置即可完成凹曲面的精加工工序，建模过程中对所有活动连接部件都预留了合理的装配间隙，对紧固件的安装位置做了避让设计，确保实际生产中该工装可直接按照三维模型尺寸完成加工装配，无需二次调整结构。
