AISI4340钢制三通法兰式承压阀体

　　这款三通法兰式承压阀体采用AISI4340高强度合金结构钢作为主体材质，经正火热处理工艺完成金相组织调控，属于工业管路系统中核心的承压壳体类零件，主要承担介质流向切换、支路分流与管路压力承载功能，在石化输送、液压动力站、工业流体调控、重型装备油路分配等场景中作为三通阀的主体支撑构件使用。

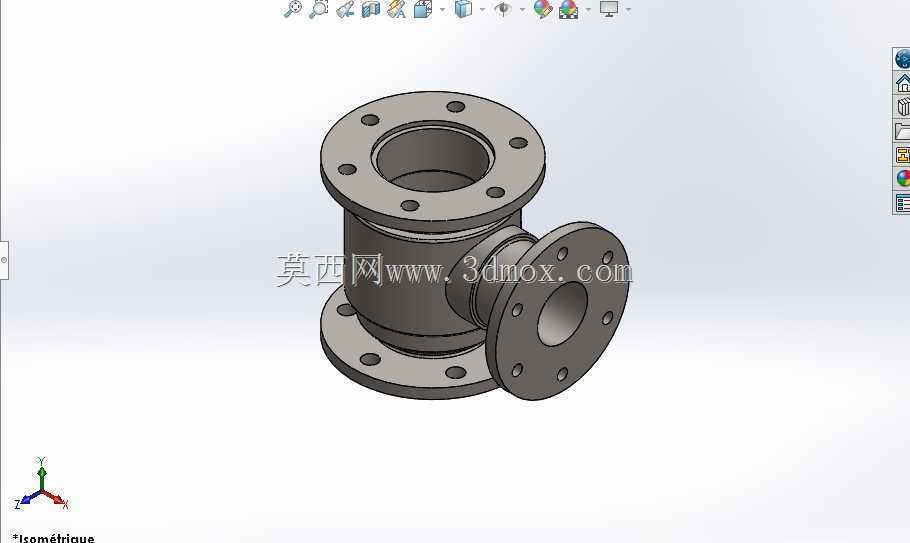

　　从结构设计逻辑来看，阀体采用正交三向通路布局，竖直方向设置上下两个同轴法兰接口，侧方水平伸出第三通路法兰，三个接口均采用标准凸面法兰连接形式，法兰端面上沿圆周均匀分布螺栓通孔，安装时可通过配套螺栓垫片与上下游管路、阀盖或者执行机构端面对接，法兰密封面预留足够的压紧接触宽度，能够适配石棉垫片、金属缠绕垫等多种工业密封件，保证中高压工况下接口处无介质渗漏。阀体内部通路交汇处做圆滑过渡圆角处理，避免直角拐角造成的介质流阻陡增，同时降低流体长期冲刷拐角位置造成的局部冲蚀磨损，内部流道孔径沿通路方向保持一致，不会出现局部缩径造成的压力损失超标问题。

　　材质选型上选用4340合金钢，该材料经正火处理后具备均匀的珠光体+铁素体金相组织，强度、韧性与抗疲劳性能远优于普通碳素铸钢，能够承受管路内的周期性压力波动，在油压、水汽或者轻度腐蚀性工业介质工况下，壳体不会因为长期承压出现开裂、形变失效。阀体的外壁厚度按照压力容器等强度原则设计，通路交汇处作为应力集中最高的区域，外壁做局部加厚补强，三个法兰与筒体衔接的位置设置过渡锥段，避免焊接或者铸造成型过程中出现截面突变产生的内应力集中，从结构根源降低阀体服役过程中的开裂风险。

　　安装边界方面，三个法兰的端面平行度、同轴度都按照管路安装公差要求管控，上下竖直法兰的轴线保持共线，侧方法兰轴线与竖直轴线垂直相交，安装对接时不需要额外调整管路角度就能完成装配，法兰螺栓孔的位置度公差控制在合理范围内，现场穿装螺栓时不会出现孔位错位无法装配的问题。阀体整体外形为圆柱筒体加侧出法兰的结构，外部没有多余的突出凸台，周边预留的安装操作空间只需满足法兰螺栓扳手的拧动行程即可，在紧凑的阀组撬装布局中也能顺利布置。

　　从制造工艺适配性来看，该阀体既可以采用整体铸造成型后再经正火处理、机加工完成法兰端面与螺栓孔加工，也可以采用锻件筒体焊接法兰后做整体热处理消除焊接应力，后续精加工保证各安装面的尺寸精度。建模过程中完整还原了法兰螺栓孔分布、流道内部轮廓、过渡圆角、外壁补强段等所有细节，结构设计人员可以直接基于该模型完成配套阀芯、阀杆、密封端盖的匹配设计，也可以将模型导入仿真环境完成承压工况下的应力分布校核，验证不同壁厚位置的安全余量，为后续的工艺编制、数控加工编程提供精准的三维依据。在实际阀组装配中，这款三通阀体可以搭配对应的截止、换向阀芯组件，实现两路管路的合流或者一路介质向两个支路的分流调控，壳体的刚性足以支撑执行机构安装在侧方或者顶部法兰端面上，阀门动作过程中壳体不会产生形变影响阀芯的配合精度。
