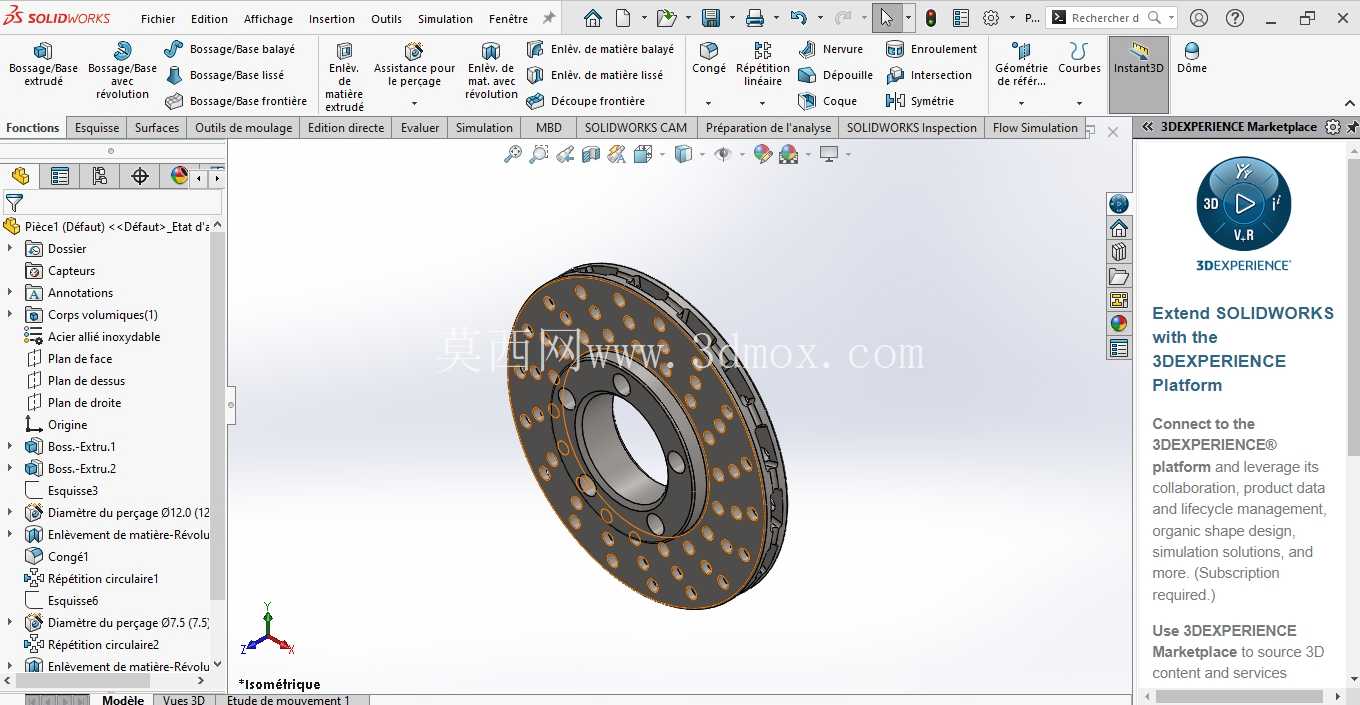

inoxydab钢制通风式制动刹车盘结构

　　日常做底盘制动系统匹配时，这类带通风孔结构的钢制制动盘是乘用车盘式制动方案里的核心承载件，和实心盘相比，它的核心作用是在车辆减速、持续制动工况下，通过盘面摩擦把车辆动能转化为热能耗散，同时依靠自身的通风结构快速带走摩擦产生的热量，避免连续制动后出现热衰退、制动效能下降的问题。从结构设计逻辑来看，这个制动盘采用分体式布局思路，中间的安装毂部分和外圈的摩擦环做了差异化的厚度设计，中心安装孔周边预留了均匀分布的螺栓过孔位，安装时直接和轮毂轴承的安装法兰面对接，靠轮毂螺栓压紧实现周向固定，安装边界需要匹配对应车型的轮毂螺栓孔分布圆直径、中心定位孔尺寸，装配时要保证摩擦环端面和轮毂旋转轴线的垂直度公差控制在0.05mm以内，

　　否则制动时很容易出现踏板抖动、方向盘摆振的问题。外圈摩擦环上均匀分布的圆形通风孔，不是随意排布的，孔位沿着摩擦环的周向等角度错开，一方面是在车辆行驶时，气流可以顺着这些通孔穿过摩擦环内部，带走两个摩擦面之间堆积的热量，相比同尺寸实心盘，连续制动工况下的盘面峰值温度能降低15%-20%；另一方面这些孔位也可以在制动过程中刮除摩擦片表面磨下来的碎屑，避免碎屑夹在盘片之间形成局部硬点，造成制动异响、摩擦片偏磨的问题。材质选用inoxydab钢材，是因为这类钢材在高温下的强度保持率更好，反复冷热循环下不容易出现热变形、盘面开裂的问题，摩擦面的硬度控制在HB180-220区间，和常见的半金属、陶瓷配方摩擦片的磨损速率匹配度更高，

　　不会出现盘体磨损过快或者摩擦片异常消耗的情况。实际装车应用场景里，这类制动盘多用于家用乘用车的前轮制动位，因为前轮制动承担了整车70%以上的制动力矩，热负荷更高，通风结构的优势能充分发挥，设计时摩擦环的外径尺寸需要匹配轮辋的内部安装空间，一般要和轮辋内圈保留至少10mm的径向间隙，避免转向、颠簸工况下出现运动干涉，摩擦环的厚度要匹配对应卡钳的活塞行程范围，新盘厚度和磨损极限厚度的差值一般控制在3-4mm，当磨损到极限标记位置时必须更换，否则盘体强度下降，高速制动时存在碎裂风险。建模过程中需要重点关注几个形位公差的匹配：摩擦面的平面度公差要控制在0.02mm以内，两个摩擦面的平行度公差不超过0.03mm，

　　中心安装孔和摩擦环外圆的同轴度公差控制在0.03mm以内，这些公差如果超差，哪怕零件尺寸完全符合图纸要求，装车后也会出现制动抖动、制动力矩不稳定的问题。另外，摩擦环和中间安装毂的连接位置做了圆弧过渡，避免应力集中，因为制动时这个位置会承受很大的扭转力矩和热应力，直角过渡很容易在反复载荷下出现疲劳裂纹。在做制动系统匹配计算时，还要结合这个盘的有效摩擦半径、摩擦系数，核算单次制动的能量吸收值，确保盘面的热容量满足整车满载工况下连续10次从100km/h减速到0的制动要求，盘面最高温度不超过材料的相变温度，避免出现摩擦面烧蚀、硬度下降的问题。日常维修替换场景中，这类盘更换时必须同时检查摩擦片的磨损状态，建议成对更换同轴的两个制动盘，避免两侧制动力矩偏差过大造成制动跑偏，安装前要彻底清理安装法兰面的锈迹、泥沙，保证安装面贴合紧密，装配后要进行多次低速制动磨合，让盘片的接触面积达到80%以上，才能发挥出最佳的制动效能。
