一寸半内螺纹手动球阀结构设计

　　在中小型流体管路改造项目里，手动球阀往往是最容易被忽视却又直接决定运维效率的部件。这套一寸半规格的内螺纹球阀，针对车间冷却水回路、小型液压站回油段、压缩空气支管以及给排水支线的通断需求做结构还原，建模时把现场装配会碰到的干涉点、操作空间预留、密封压紧逻辑全部落到实体特征上，而不是只做外观示意。

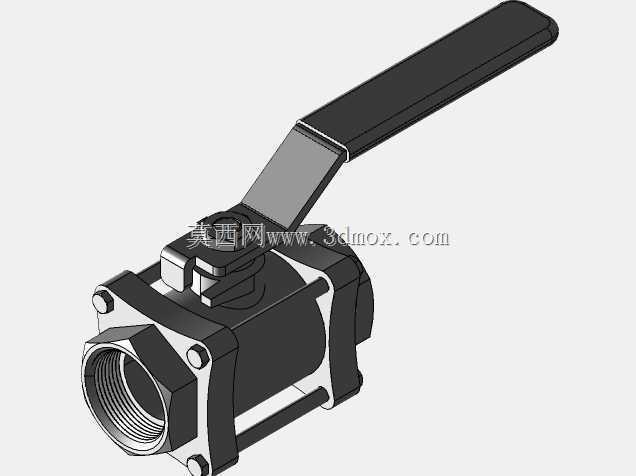

　　从实际使用场景倒推结构设计：现场操作工戴防滑手套切换管路通断时，手柄需要足够的握持长度来降低转动力矩，因此长柄扳杆采用扁平加宽造型，末端做圆角收边，避免长时间施力硌手；扳杆与阀杆顶部的扁方卡位直接咬合，转动90度即可完成全开全关切换，手柄朝向与管路流向平行时为导通状态、垂直时为截断状态，巡检人员远距离就能判断阀门工位，不用凑近辨认刻度。阀杆伸出阀体的位置设置多级压盖与填料密封腔，装配时依次填入聚四氟乙烯填料、压紧垫片，再通过阀盖螺母预紧，既可以阻止管内介质从阀杆配合间隙外泄，后期填料出现磨损渗漏时，也能不用整阀拆下，直接紧固压盖螺母补偿密封量，大幅降低线上维护停机时长。

　　阀体主体采用方体加强造型，而非薄壁圆筒结构：左右两端贯通的流道完全等径，一寸半内螺纹直接加工在阀体两端接口内，和同规格外螺纹管道、接头旋合即可完成对接，流道内部没有缩径台阶，介质导通时压损极小，不会在阀腔内部形成涡流滞留区，输送含水、含轻微杂质的流体时也不容易出现积料卡涩。阀体中部的容腔内置球形阀芯，阀芯两侧夹装弹性密封阀座，拧紧左右阀体连接螺栓时，阀座均匀贴覆在球面两侧，靠预紧力实现零间隙密封；球体中心开贯通圆孔，扳动手柄带动阀杆转动球体，当圆孔对齐流道时介质直线通过，旋转90度后球面实体段封堵流道，截断过程没有半开节流的长期工况设计，避免高速介质冲蚀密封面。

　　建模过程中特意还原了阀体外部的加强凸台与锁紧螺栓布局：阀体中法兰位置沿周向布置四颗紧固螺栓，螺栓头部沉入阀体外侧的沉台内，既保证中法兰结合面的压紧力均匀分布，也避免螺栓外露突出，在管路密集排布的机柜内部不会刮蹭相邻管线。两端接口外侧加工出六角受力平面，现场安装时可以用管钳或者开口扳手卡住阀体，再旋紧两端管道，不会因为拧管时阀体跟着转动扭坏已接好的管路。

　　安装边界方面，这套阀门的轴向总长适配一寸半螺纹管路的常规安装间距，阀体下方不需要额外支撑底座，直接靠两端螺纹管路承重即可；手柄向上抬起的全行程空间需要预留足够余量，扳杆从关位转到开位的扫掠范围内不能布置其他管线、线槽，避免操作时手柄碰撞周边部件。如果安装在贴近墙面的位置，可以调整阀杆朝向，让手柄在水平面内转动，避开竖直方向的空间限制。和法兰连接的大口径球阀相比，螺纹连接的结构不需要额外配对法兰、密封垫片，装配零件数量少，在DN40以下的中小管径管路里拆装效率更高，后期更换阀门时只需要拧开两端螺纹就能整体取下，不用拆解周边管段。

　　细节结构上，球体采用上下定位轴肩固定在阀腔中心，转动时不会沿流道方向窜动，高压工况下阀座受到的介质推力可以均匀传递到阀体端面，不会把球体压偏导致密封失效；手柄和阀杆的连接位置设置防松卡簧，设备长期振动的工况下手柄不会从阀杆上脱出。整套结构没有复杂的电动、气动执行部件，纯机械手动驱动，耐候性强，在潮湿、多粉尘的车间环境里长期使用也不会出现电控故障，完全满足支线管路日常通断、设备检修时截断介质的使用需求。
