青铜材质弧形曲面异形配重块

　　这块青铜异形配重构件，最初是在交流稳压器整机配重校核环节完成的结构建模，整机装配时，稳压器的调压线圈、碳刷滑动机构、伺服驱动组件大多集中在机箱上部，空载运输或者现场落地安装时，整机重心偏高，轻微磕碰就容易出现整机前倾、侧翻的问题，这类高密度铜质配重块就是布置在机箱底部内侧，靠自身重量把整机重心压低，抵消上部组件带来的倾覆力矩。现场安装场景里，不少工业车间的交流稳压器是直接摆放在生产线旁的水泥地面上，没有额外打膨胀螺栓固定，生产线周边偶尔有叉车转运物料剐蹭、人员拖拽线缆带动机箱的情况，底部配重的重量直接决定了整机的抗倾覆能力，青铜材料密度远高于普通铸铁、碳钢，相同安装空间下能提供更大的配重质量，不需要占用机箱内部过多的走线、散热空间，这也是选铜材做这类小体积高重量配重的核心原因。

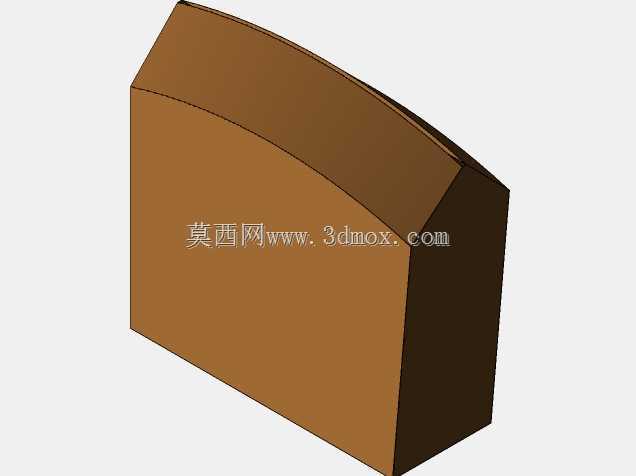

　　从外形结构来看，这个构件没有采用常规配重块的方正矩形造型，顶部做了连续的弧形曲面过渡，侧面保留平直的安装基准面，整体轮廓是带斜切顶面的楔状块体。做这个曲面造型并不是为了外观装饰，而是适配机箱内部的避让需求：稳压器机箱内侧底部，刚好有一组弧形布置的调压绕组引出线，还有冲压成型的机箱内侧折弯加强筋，方正的配重块安装后会和弧形走线、加强筋发生干涉，把配重块顶面做成和内部走线弧度匹配的曲面，既可以把配重块的整体体积做到最大，尽可能填充机箱底部的闲置空间，又能和上方的线束、结构件留出均匀的安全间隙，避免装配时铜块棱角磨破线缆绝缘层。构件的两个侧面都是垂直的平直加工面，安装时可以直接贴靠机箱底部的折弯定位边，不需要额外做复杂的定位工装，装配工人把块体顺着机箱底部滑槽推到位，侧面和机箱折弯边完全贴合后，再通过底部的预装固定孔锁紧紧固件即可，安装过程不需要反复调整位置，适配批量整机装配的流水线作业节奏。

　　建模过程中最先锁定的是安装边界尺寸，机箱底部留给配重的安装区域是固定的，宽度方向不能超出机箱两侧钣金的内边距，长度方向要避开底部的接地螺栓安装位、散热通风孔的冲压区域，高度方向不能顶到上方的碳刷滑动导轨的最低运动行程，所有外轮廓尺寸都先按照机箱内部的点云扫描数据做边界约束，再在允许的空间范围内尽可能放大实体体积，靠体积最大化来提升配重总质量。顶面的弧形曲面不是随意绘制的自由曲面，曲线曲率完全匹配上方引出线束的弯曲半径，曲面和线束之间预留3毫米的均匀间隙，既不会因为间隙过大浪费配重空间，也不会因为间隙过小导致装配时挤压线束。构件的棱边全部做了小尺寸倒角处理，没有尖锐的毛刺棱角，一方面是铸铜件脱模、后续机加工时避免应力集中，防止块体边角在搬运、装配过程中崩裂，另一方面也避免装配工人操作时被锐边划伤，符合车间装配的安全要求。

　　实际选型使用时，这类铜质配重块除了用在交流稳压器上，也可以适配其他需要小空间高密度配重的电气设备，比如小型台式试验电源、便携式检测仪器的底座配重，只要安装空间的轮廓和这个块体的弧形、平直边匹配，就可以直接沿用这个结构，不需要重新开模铸造。构件的底面是完全平整的精加工面，和机箱底板的接触面积超过整个块体底面积的九成以上，装配后不会出现局部悬空、紧固后块体翘曲的问题，设备运行时产生的轻微振动也不会让配重块出现松动移位。和常见的铸铁配重相比，青铜件的防锈性能更好，电气设备内部如果遇到梅雨季节空气湿度偏高的情况，铸铁件容易生锈，锈渣脱落掉落在电路板或者接线端子上会引发绝缘故障，青铜材质在常规车间环境下不会产生明显锈蚀，长期使用也不会有锈屑污染机箱内部元件的隐患。块体的整体壁厚均匀，铸造过程中不会出现局部壁厚差过大导致的缩孔、内部缺陷，后续机加工只需要铣平底面、侧面基准，处理倒角就可以完成成品，加工工序简单，批量生产的良率更容易控制。
