工业立式方形储料卸料筒仓结构

　　该结构面向散状物料的暂存与集中卸料场景，常见于粮食加工、饲料生产、塑料粒子输送、化工粉体配料以及小型自动化生产线末端。设备上部承担储料功能，下部通过锥形斗把物料汇集到中心出口，再与螺旋输送机、旋转卸料阀、振动给料机或负压输送管路衔接，使物料能够按节拍稳定排出，避免人工倒料带来的扬尘、计量波动和作业中断。

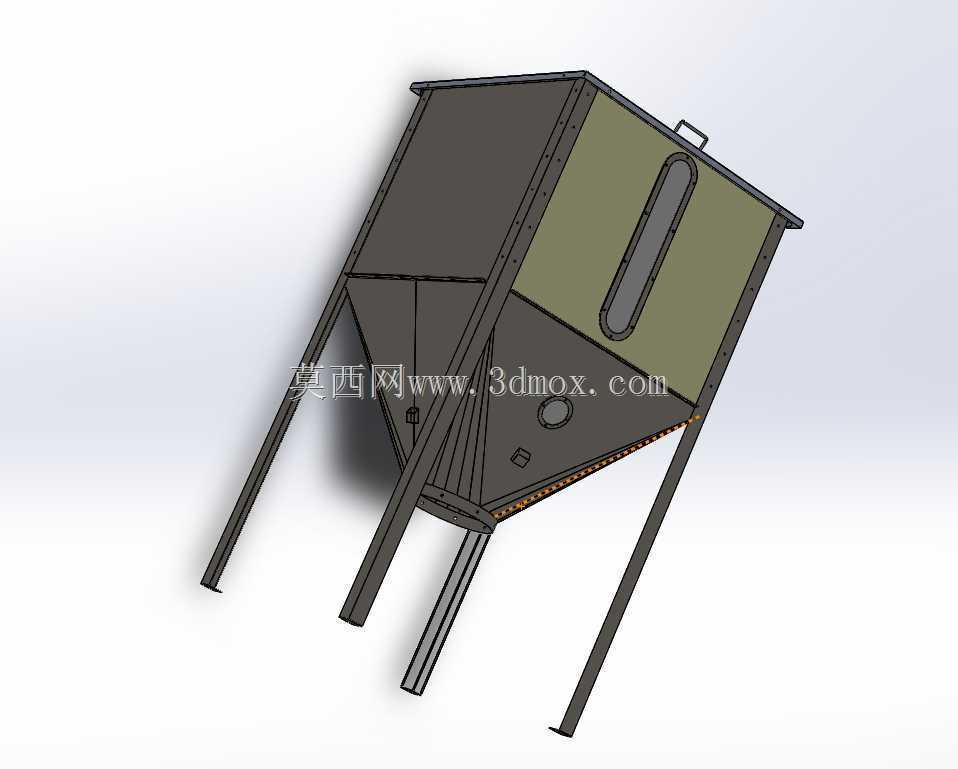

　　从整体布置看，仓体采用上方近似矩形箱体、下方收缩锥斗的组合形式。方形仓在车间布局中更容易贴近墙面或并排布置，占地边界清晰，也便于与平台、护栏和检修通道结合；锥斗则利用重力使颗粒、粉料向出口流动。四根细长支腿将仓体抬离地面，下方留出接管、安装阀门和维护空间。支腿外伸并形成稳定支撑跨距，受力路径从仓体侧板传递到支腿，再落到基础预埋件或地脚螺栓位置。建模时需要重点核对支腿根部间距、仓底离地高度、出料口中心高度以及周边检修距离，这些尺寸直接决定后续输送设备能否对接。

　　仓体上部设置长条形观察窗，可用于判断料位、检查物料架桥或残留情况。观察窗沿侧板竖向布置，周围通过边框和紧固件固定，既保留可视区域，也保证侧板开口后的刚度。顶部带有小型吊耳或提吊结构，适合在车间内进行整体吊装、移位和安装定位。锥斗下部可见检修口与出料接口，检修口用于清理结块、异物或残料，出料口则承担与下游设备的连接。对于易搭桥的物料，锥斗角度、内壁光滑度和出口尺寸需要在设计阶段反复校核；若物料流动性较差，还可在锥斗外加装振动器、气碟或流化装置。

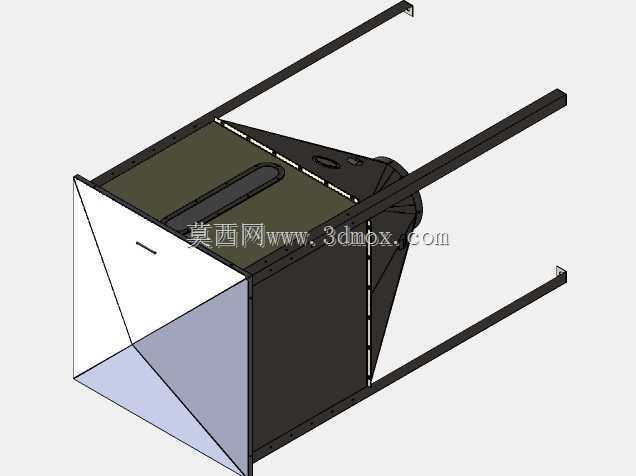

　　结构建模采用钣金焊接思路，仓壁、锥板、加强边框和支腿均可拆分为独立板件。侧板之间通过折边、焊接或螺栓连接形成封闭仓室，锥段多块板材按斜面拼合，接缝处需要保证连续密封，防止粉料泄漏。仓体外侧的加强框能够抑制满料时侧板鼓胀，尤其在储料密度较大、仓容较高时，侧板中部受侧向压力明显，不能只按平板外观处理。支腿与仓体连接处应设置垫板或三角加强筋，把集中载荷扩散到仓壁和底框上，避免局部焊缝撕裂。

　　在实际工程选型中，这类筒仓不是孤立设备，而是输送系统中的缓冲单元。上游可来自斗提机、风管输送或人工投料站，下游可连接称重料斗、混合机、包装机或挤出设备。仓容大小决定生产线缓冲时间，出料口尺寸决定物料通过能力，支腿高度决定下游设备布置空间。若用于粉尘环境，还需考虑顶盖密封、排气过滤和防爆区域要求；若用于粮食或食品物料，则要关注内壁过渡圆角、清理便利性以及材料表面处理。

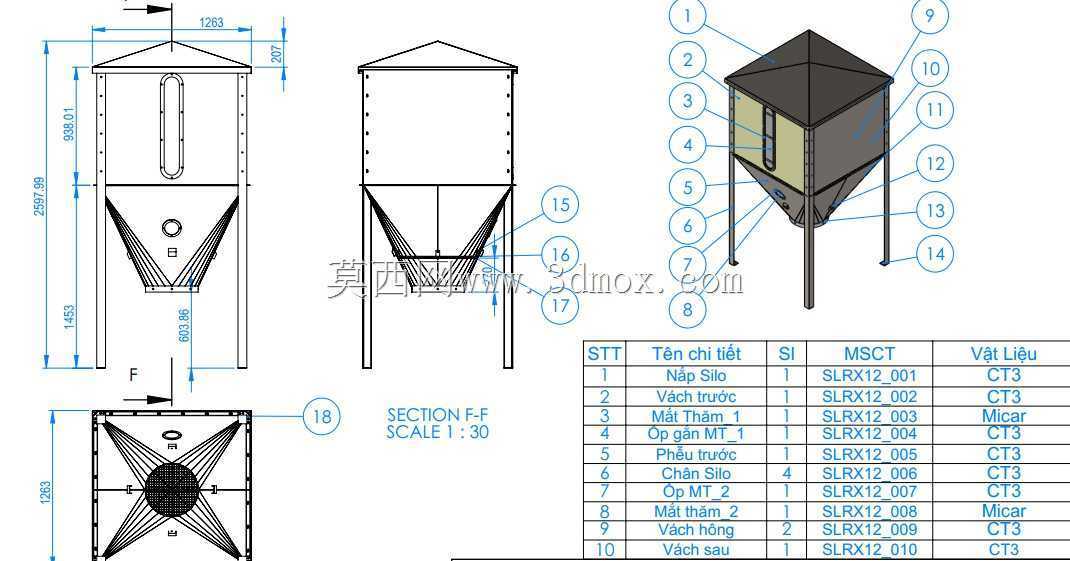

　　三维结构表达时，应把仓体外形、锥斗收缩关系、观察窗位置、支腿倾角、出料法兰和检修盖板都明确呈现。装配校核不能只看外观，需要模拟物料从上部进入、在仓内暂存、沿锥面下滑并从底部排出的路径，同时确认人员能够接近观察窗和检修口，吊装时吊点与重心基本匹配。地脚边界应预留安装调节量，支腿底部要有足够的接触面积，以便现场找平后与混凝土基础或钢平台固定。整体结构简洁，但对储料、卸料、密封、支撑和维护之间的平衡要求较高，适合作为散料处理系统中中间储仓单元进行详细设计与二次改型。
