太阳能移动拖车基座组件结构设计

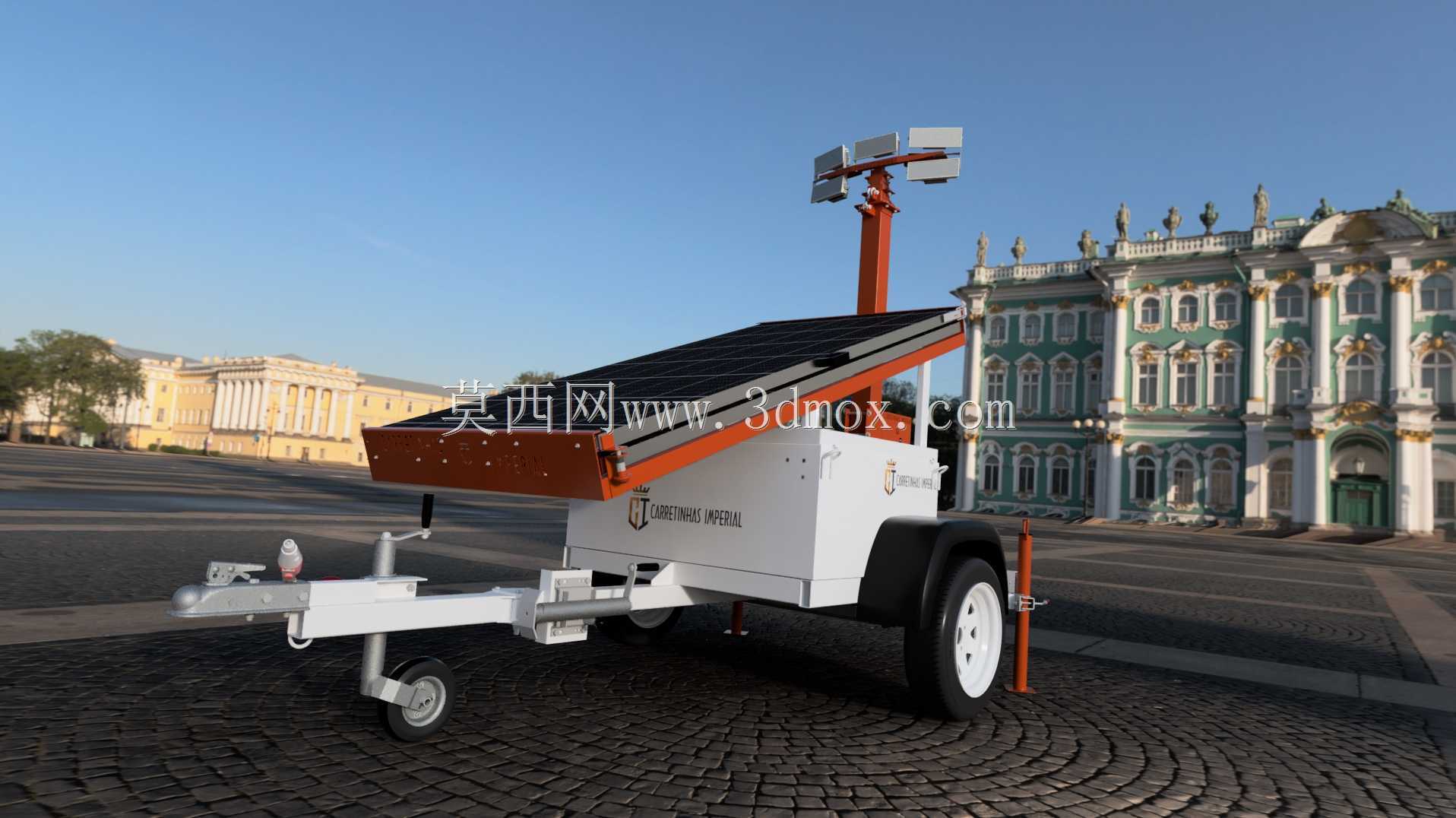

　　这套基座组件围绕移动式太阳能供电拖车展开，核心承载部分采用单轴拖挂布局，前端设置牵引连接架与导向小轮，中部为设备箱体安装平台，后部布置行走轮组与驻车支腿，整体结构服务于无固定电网区域的临时供电、照明与信号挂载需求。从现场使用逻辑看，这类拖车常被投放在市政抢修、野外施工、景区临时保障、应急救灾等场景，车辆转场时由普通乘用车或工程车辆牵引，到位后放下支腿即可脱离牵引车独立工作，不需要浇筑基础，也不需要复杂吊装，转场和部署的效率远高于固定式光伏支架。

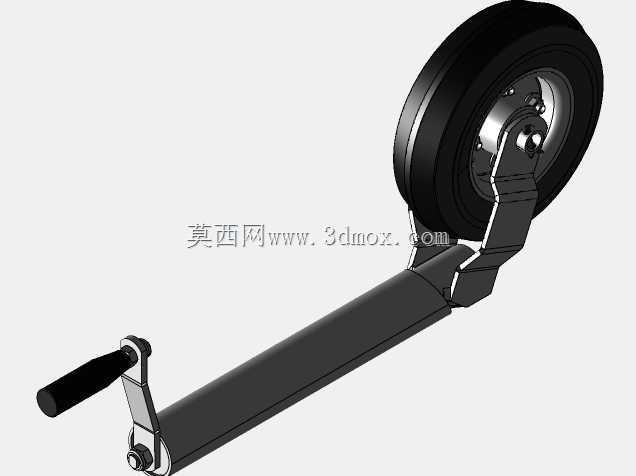

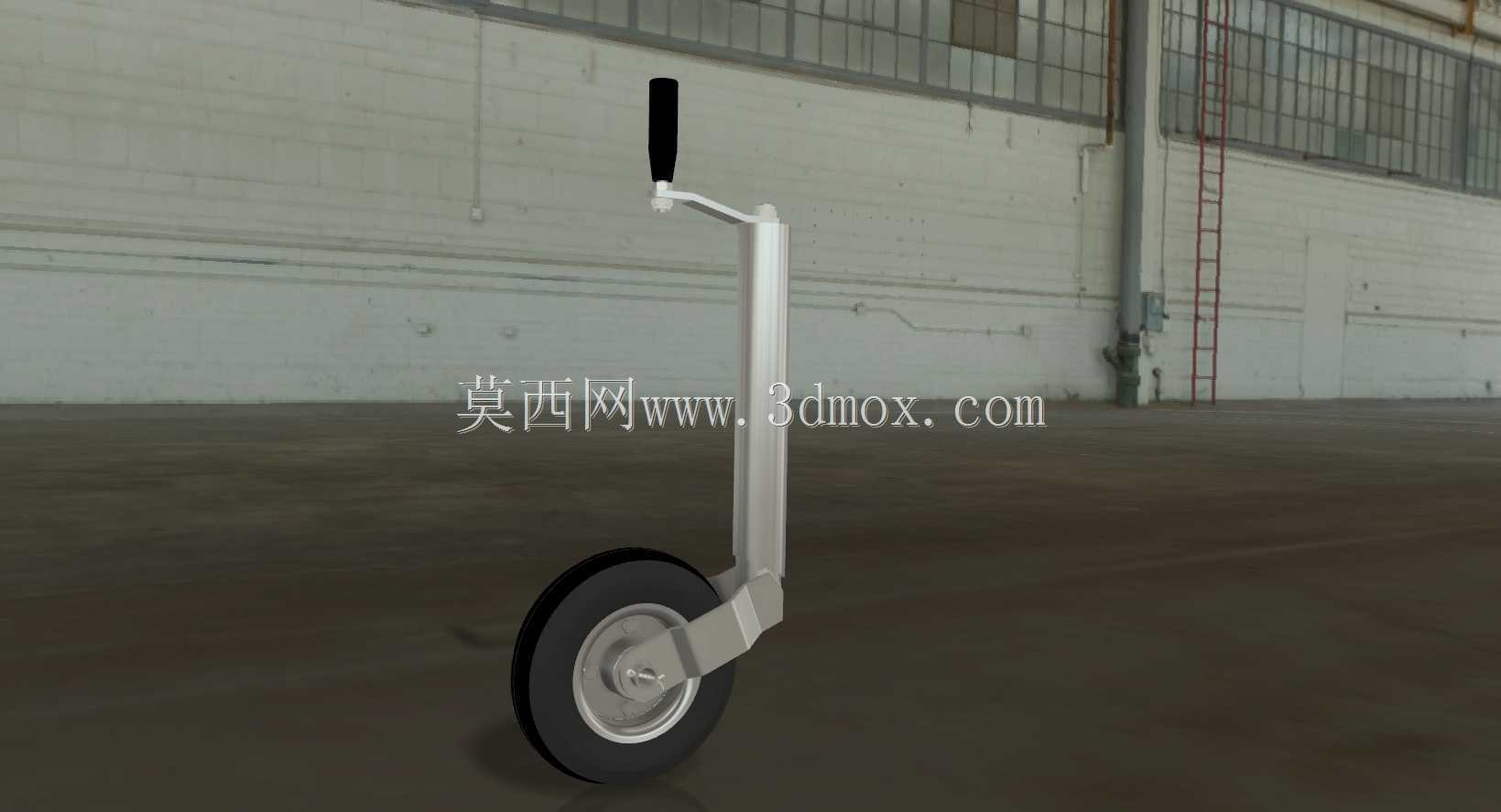

　　基座的受力路径在建模时需要重点梳理：牵引架承受拖拽过程中的纵向冲击与转向侧向力，主梁承担箱体、光伏板、顶部灯杆以及电池储能单元的静载，行走轮轴位置则要吸收路面颠簸带来的交变载荷。图中牵引端采用三角形桁架式连接结构， hitch 接口高度与常规民用拖挂球头匹配，前端小轮在脱离牵引车时承担支撑和短距离手动移位功能，轮架带有升降调节余量，可在驻车时收起避免干涉牵引，也能在不平整场地调整前端水平。主行走轮选用带橡胶轮胎的总成，轮辋、轮毂、轴承位与轴管的配合关系在三维结构中完整保留，轮胎外径决定了底盘离地间隙，也直接影响通过性，设计时需要保证箱体底部在满载状态下不会与起伏路面发生磕碰。

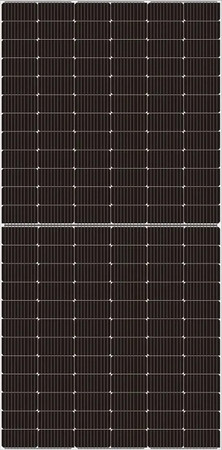

　　底盘上方的白色箱体为储能与电气控制舱，基座平台预留了箱体固定孔位，箱体侧壁与底盘框架之间通过螺栓连接，便于后期检修时整体拆装。箱体朝向牵引端一侧布置有拖车标识与散热结构，内部空间可容纳蓄电池、充放电控制器、逆变器等部件，基座框架在对应位置预留走线通道，避免线缆外露被拖拽或日晒老化。光伏板倾斜安装在箱体顶部的可调支架上，支架角度可根据部署地区纬度调整，板面朝向随驻车方向通过整车摆放确定，支架与底盘主梁之间设置斜撑，抵抗户外强风产生的抬升力和倾覆力矩，光伏板边框与支架的压块连接位置也做了对应结构表达，装配时不需要现场焊接，全部采用紧固件连接，适合批量生产与快速维护。

　　基座后部竖立的橙色桅杆是顶部设备的承载结构，可搭载照明灯具、监控摄像头、通信天线等负载，桅杆底部与底盘框架的连接座需要加强，因为高位设备会放大风载力矩，建模时连接座周边的梁体做了局部加厚和筋板补强，桅杆自身带有升降或折叠结构的安装接口，运输状态下可降低高度满足道路限高要求，工作状态下升起扩大照明或信号覆盖范围。车身四周设置的橙色反光标识与示廓杆兼顾道路行驶安全和场地警示作用，后轮旁的立式支腿在驻车时旋转落地，承担整车防倾覆支撑，支腿底部带有垫板，可在软质地面分散压强，避免下沉。

　　从安装边界来看，整车宽度控制在常规拖车牌照允许范围内，长度方向牵引架收起状态与箱体、后轮的外伸尺寸满足道路拖挂要求，高度方向光伏板平铺、桅杆降下后可通过普通限高路段。结构建模过程中，轮距、牵引点高度、支腿跨距这几个参数相互制约：轮距过窄会影响横向稳定性，过宽则超出行驶宽度限制；牵引点高度需与牵引车后拖钩高度匹配，保证拖挂时底盘接近水平，避免轮胎异常磨损或牵引架受力角度偏差；支腿跨距要在光伏板和桅杆受风载时提供足够抗倾覆力矩，同时不能过多增加整车外形尺寸。底盘主梁采用矩形管焊接框架的形式，横梁间距对应箱体底部安装梁和轮轴安装位，应力集中的牵引座、轮轴支座、桅杆底座三处均做了局部加强，板材与管件的连接焊缝位置在三维模型中清晰体现，可为后续工程图拆分、焊接工装设计以及零部件选型提供直接依据。整套基座没有采用复杂的定制冲压件，多数结构件通过型材切割、焊接和标准紧固件装配完成，制造成本可控，维修替换方便，适配小批量专用作业拖车的开发需求。
