双轴十八立方农用转运拖车结构

　　该三维结构对应一台面向农牧场、秸秆收储点、粮食转运场地和短距离物料倒运作业的双轴农用拖车。设备采用牵引式底盘布置，前端通过牵引架与拖拉机或其他农用动力单元连接，后部由两组车轮承担主要承载，货厢容积按约18立方米的散料装载需求进行空间规划，适合运输青贮饲料、谷物、厩肥、碎秸秆及部分散装农副产品。与普通固定式栏板挂车不同，该结构在货厢前部设置了明显的多级液压举升元件，卸料时可推动货厢绕后部铰点抬起，使物料沿厢底向后滑移排出，减少人工清厢和铲车辅助作业的时间。

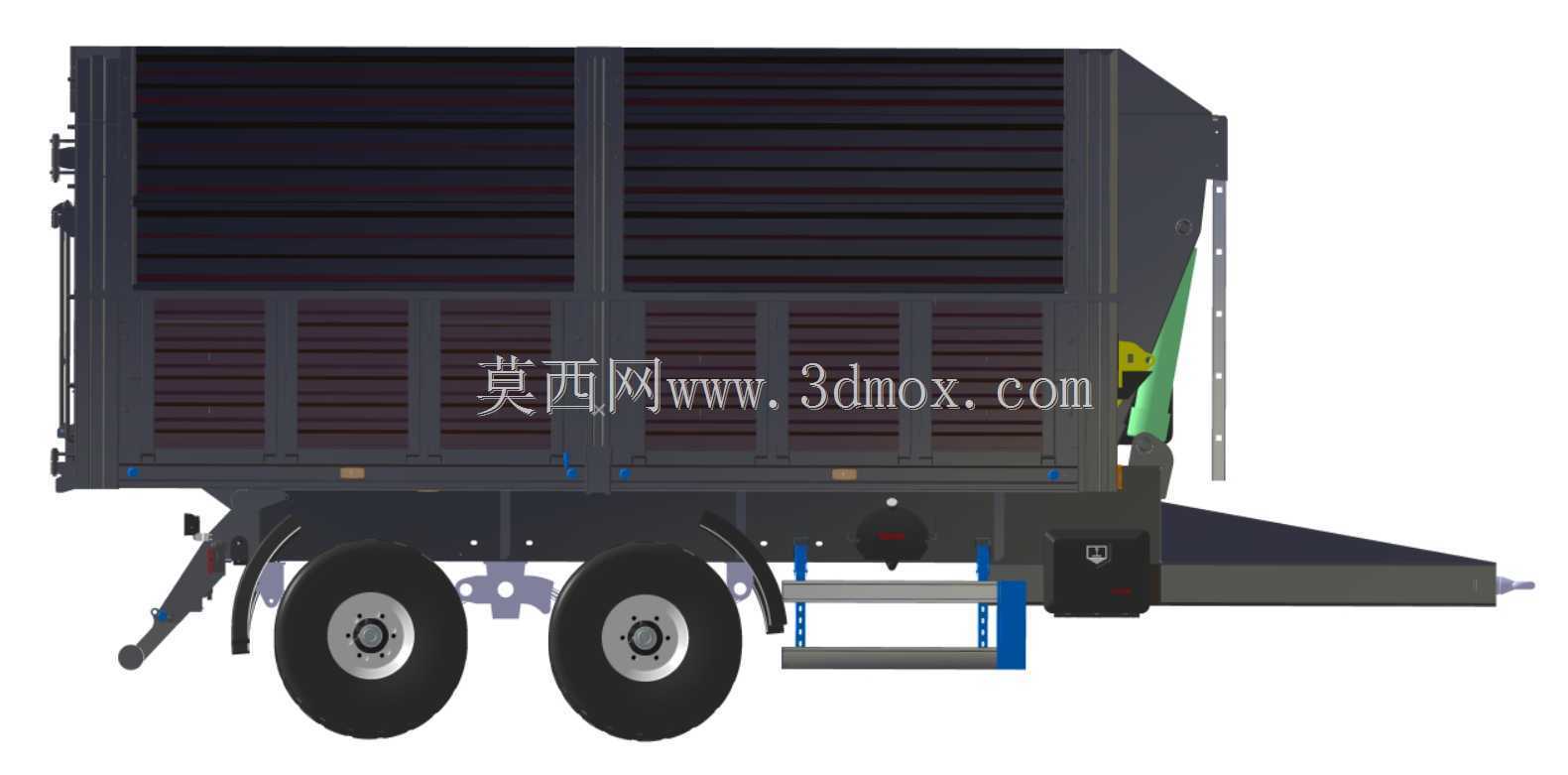

　　从现场使用边界看，这类拖车并不追求高速公路运输性能，而是强调田间便道、农场硬化道路、晒场和饲料加工区之间的低速重载通行能力。牵引架位于底盘前下方，连接高度需要与拖拉机后牵引点匹配，建模时牵引环、纵梁、支撑支座和转向避让区域均应保留清楚。底盘前端还设置了驻车支撑结构，在与动力车脱开后可维持挂车前部稳定，避免牵引架直接落地。双轴轮组布置在货厢中后段下方，有利于在举升卸料时把载荷集中传递到车轴和后轮区域，同时缩短货厢尾门与地面之间的物料跌落距离。

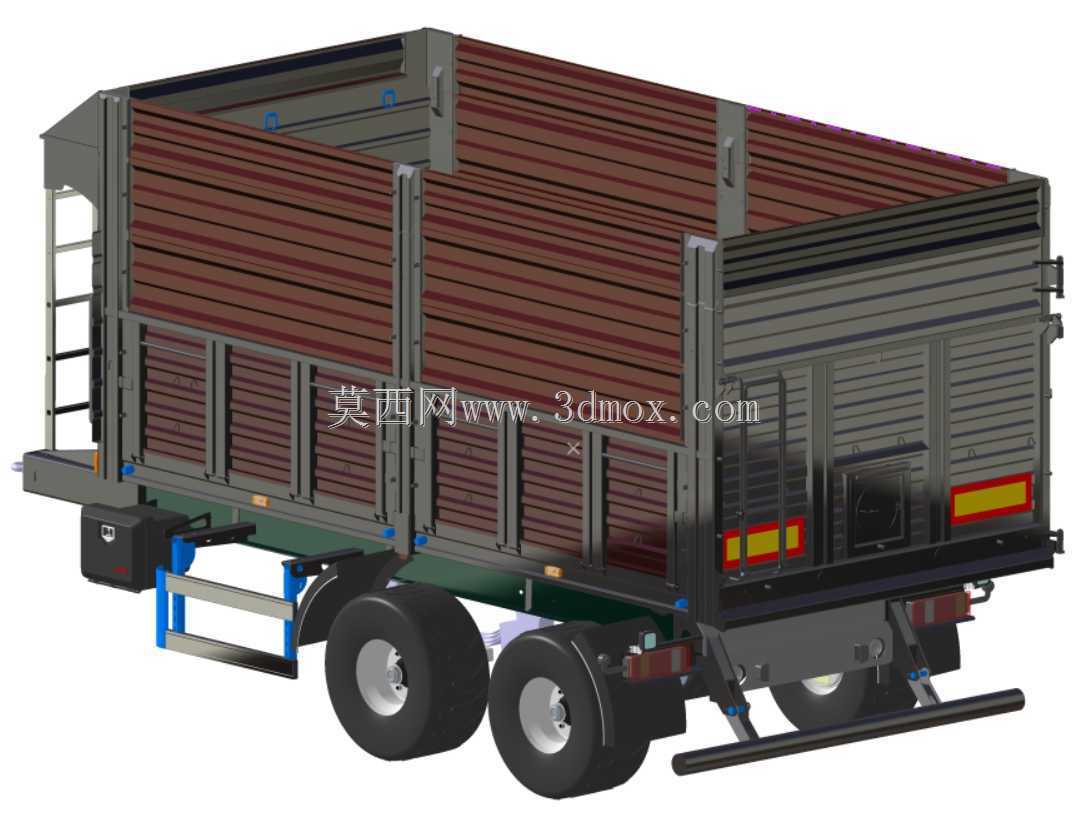

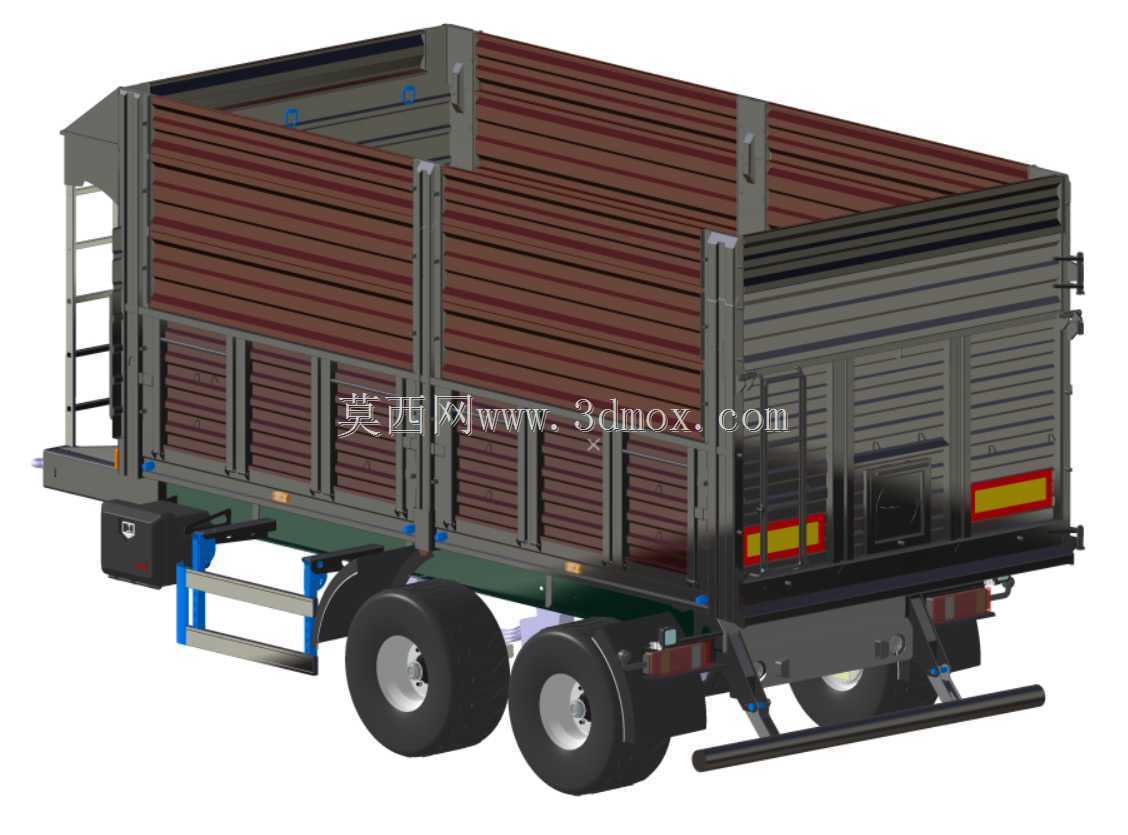

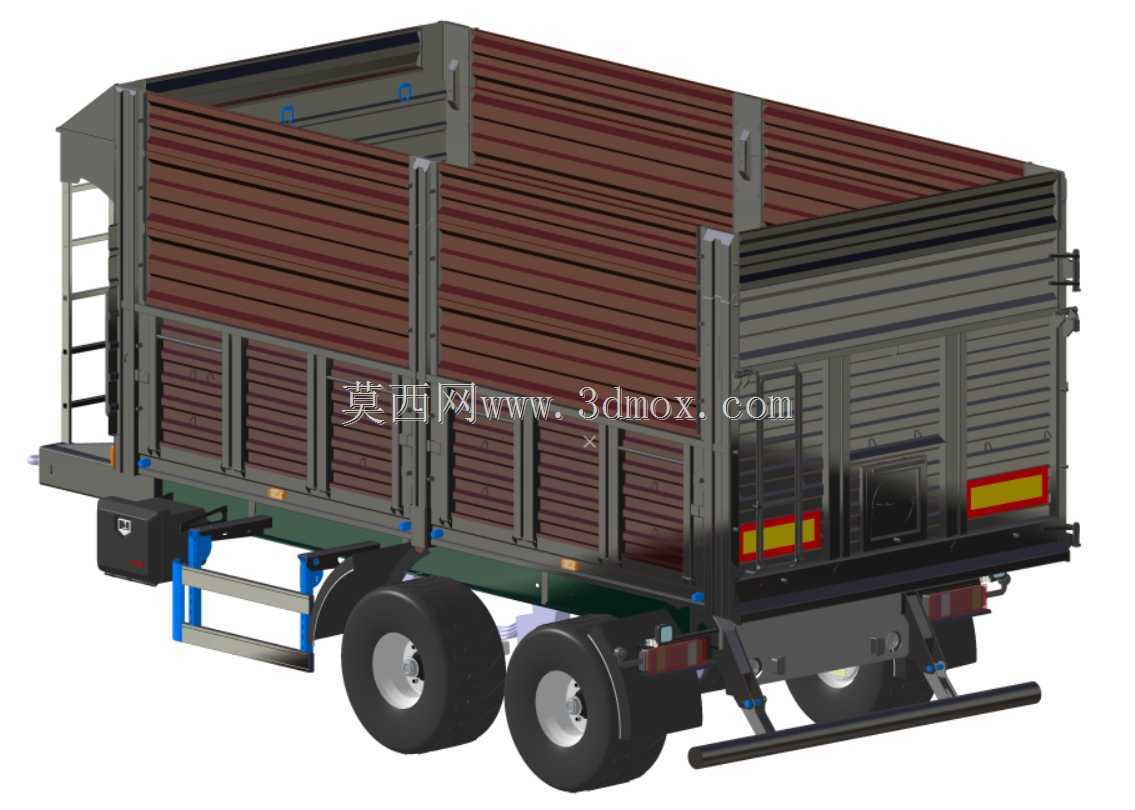

　　货厢是该模型的核心部分。侧板采用高栏板形式，外表面由多道横向压型板或加强梁构成，既提高薄板厢壁的抗弯能力，也能限制散料侧向挤压造成的鼓胀。栏板高度较大，适合装载密度较低、体积蓬松的秸秆和青贮料；对于粮食等密度较高的物料，则需要结合轮轴承载和道路限重控制实际装载量。厢体内部轮廓尽量保持连续，侧板与底板交接处不宜形成突出台阶，以便自卸时物料顺畅下滑。后部栏板承担卸料开启功能，结构上需要与货厢铰链、锁止件和卸料间隙配合，举升时物料重力作用于尾门，锁止机构释放后尾门可绕铰链开启，形成后方出料通道。

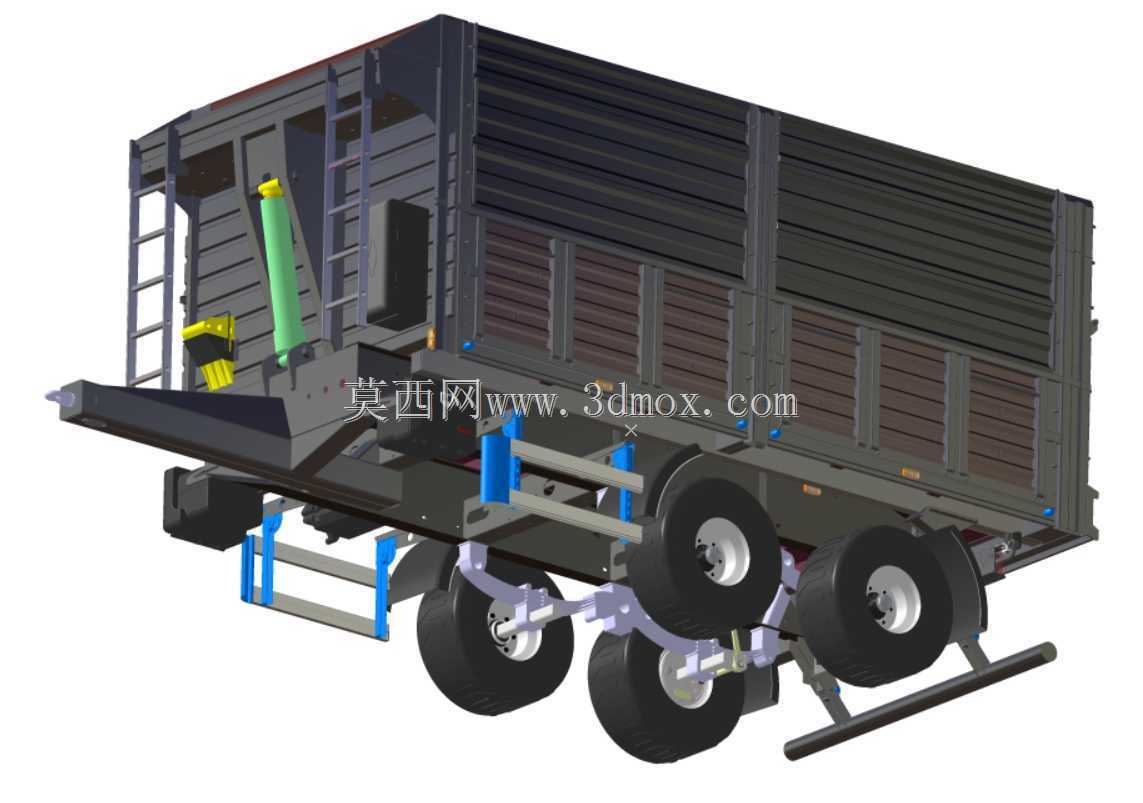

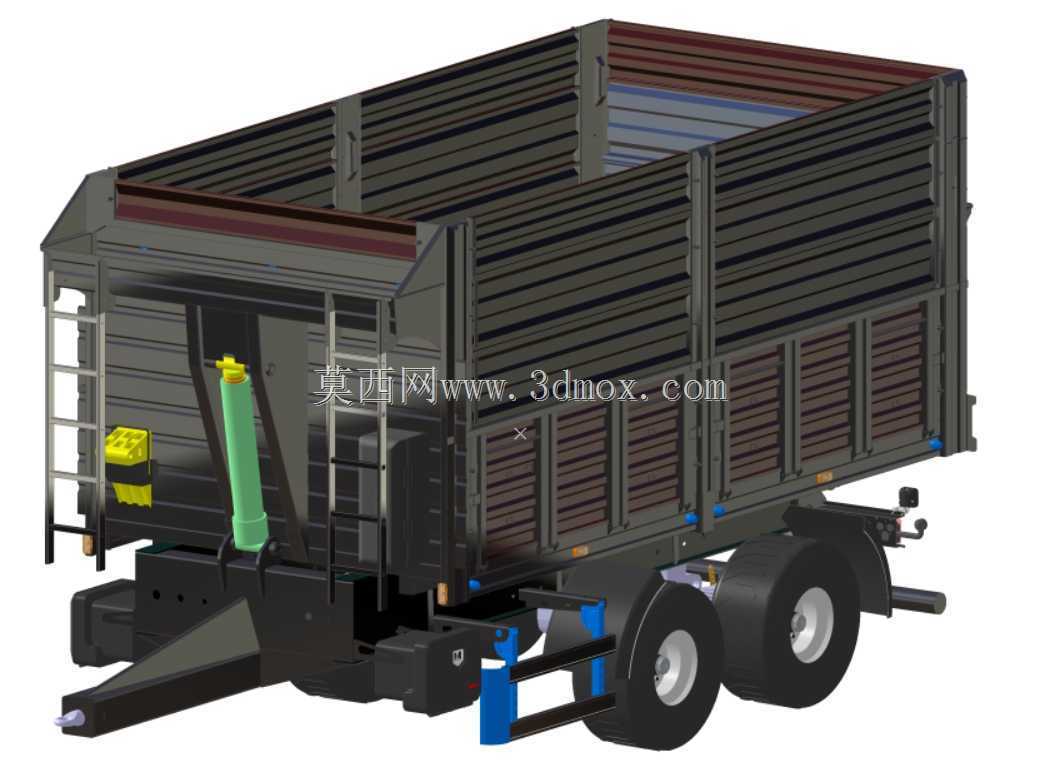

　　液压举升系统的布置体现了农用自卸挂车的典型设计思路。举升缸位于货厢前端内侧附近，下端铰接在底盘横梁或专用支座上，上端作用于货厢前梁或加强座。举升过程中，液压缸承受较大轴向载荷，因此连接点必须通过加厚板、筋板和横梁分散应力，不能仅依赖单层薄板承力。缸体旁的黄色部件可理解为液压阀组、安装支座或附件固定区域，实际设计时需兼顾油管走向、防护距离和维修空间。由于农田作业粉尘大、颠簸强，液压管路应避免紧贴尖锐板边，软管弯曲半径和运动余量也要在举升全行程内检查。

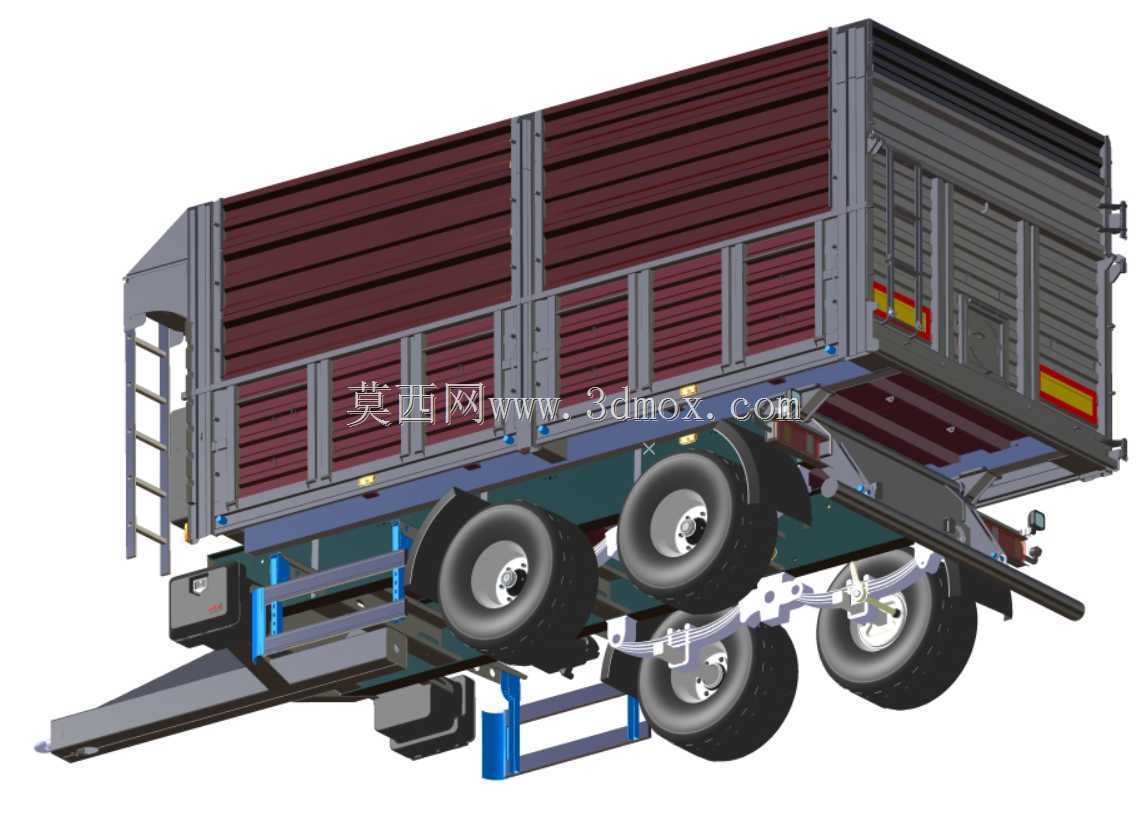

　　底盘框架承担牵引、承载和举升反力，纵梁通常沿挂车长度方向贯通，横梁在车轴、牵引架、油缸支座和尾门铰链附近加密。模型中蓝色构件表现为底盘下部的支撑、踏板或防护附件，这类结构虽然不直接参与载货，却对人员操作、挂接维护和现场安全有实际意义。车轴上方应预留悬架安装空间，钢板弹簧或平衡悬架的位置会影响货厢底板高度、轮胎跳动间隙和整车稳定性。双轴布局相比单轴能够降低单胎载荷，适合松软地面临时通行，但在转弯时轮胎存在侧滑趋势，因此轮距、轴距和牵引点位置需要共同匹配。

　　外形尺寸方面，设计时应先确定货厢内部长度、宽度和栏板高度，再反推外轮廓宽度。货厢外宽不能超过农用车辆通行道路和田间会车的允许边界，轮罩位置要与侧板下部保持安全距离。整车长度由牵引架、货厢和后保险杠区域共同决定，牵引架过短会导致拖拉机转弯时与挂车前部干涉，过长则会降低倒车灵活性。货厢举升角是关键参数，角度过小会造成湿黏物料残留，角度过大则可能引起整车重心后移，因此尾门开启高度、铰点位置和油缸行程需要联合校核。

　　建模过程中，栏板、底板、底盘纵梁和加强筋适合按焊接组件思路拆分，既方便表达板厚和搭接关系，也便于后续生成工程图和下料清单。轮胎、轮辋、车轴、牵引环、液压缸、铰链和锁具可作为独立部件处理，以便在选型阶段替换不同吨位或不同厂家的标准件。货厢表面的横向条纹不能只作为外观装饰处理，它们对应板料压型或外加筋条，对侧板刚度有直接贡献。尾门、侧板和底板之间的间隙应符合散料泄漏控制要求，尤其是运输谷物时，缝隙过大会造成沿途撒漏。

　　在实际作业流程中，拖车由拖拉机牵引至料堆旁，由装载设备将散料装入高栏货厢；转运至卸料点后，驾驶员接管液压输出，货厢前端逐渐抬升，尾门解锁，物料在重力作用下从后方排出。卸料完成后货厢回落，尾门重新锁止，挂车再次进入牵引状态。该结构的价值在于把大容量装载、低速越野通行和液压自卸功能整合在同一挂车上，使农牧场内部物料流转不再依赖固定装卸平台。对于结构设计人员而言，模型中最需要重点关注的是牵引连接强度、车轴承载分配、举升铰点受力、高栏板侧向刚度以及尾门密封锁止，这些部位直接决定设备在重载、颠簸和频繁自卸工况下的可靠性。
