三轴三十二方谷物运输半挂拖车

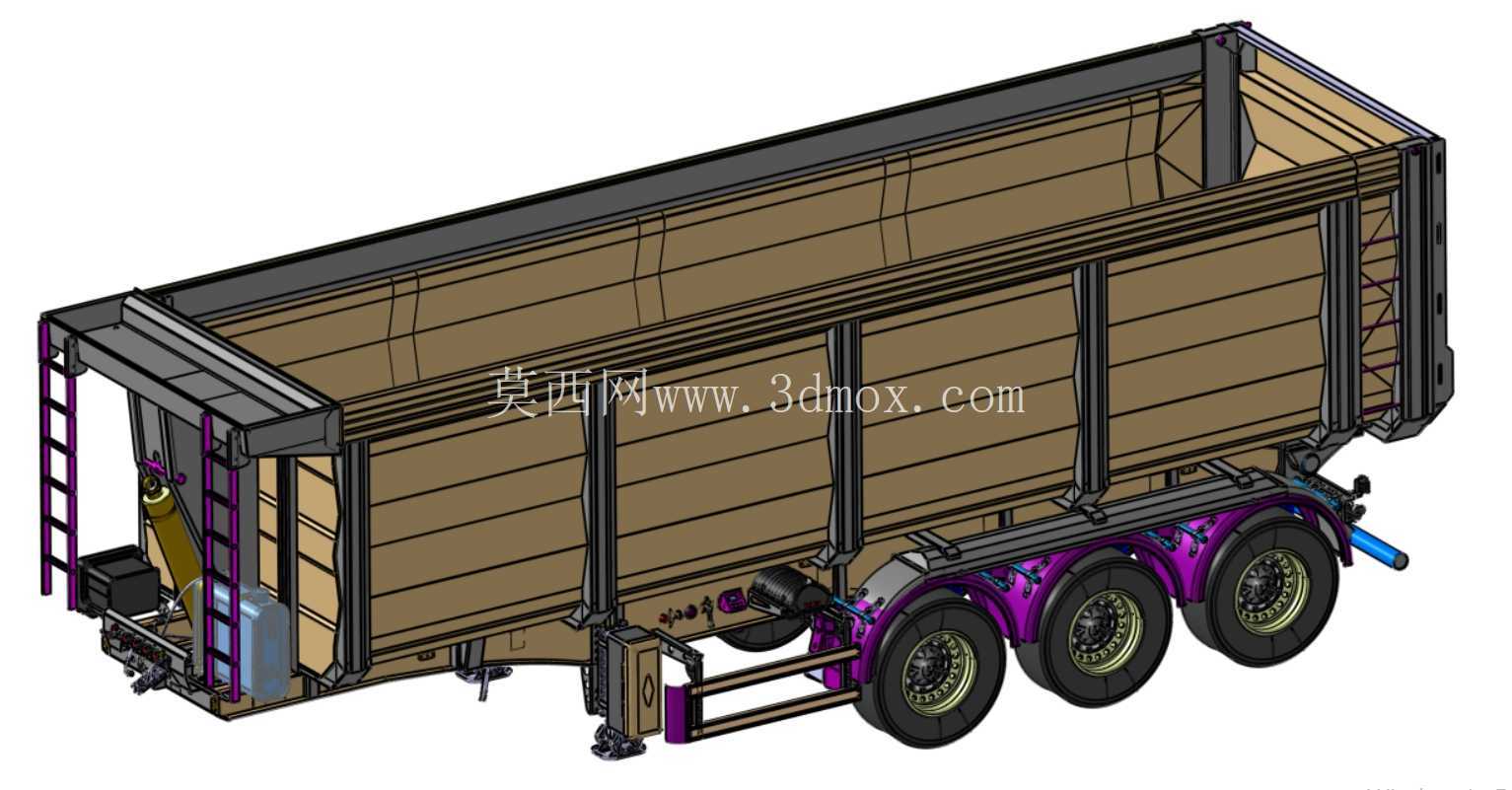

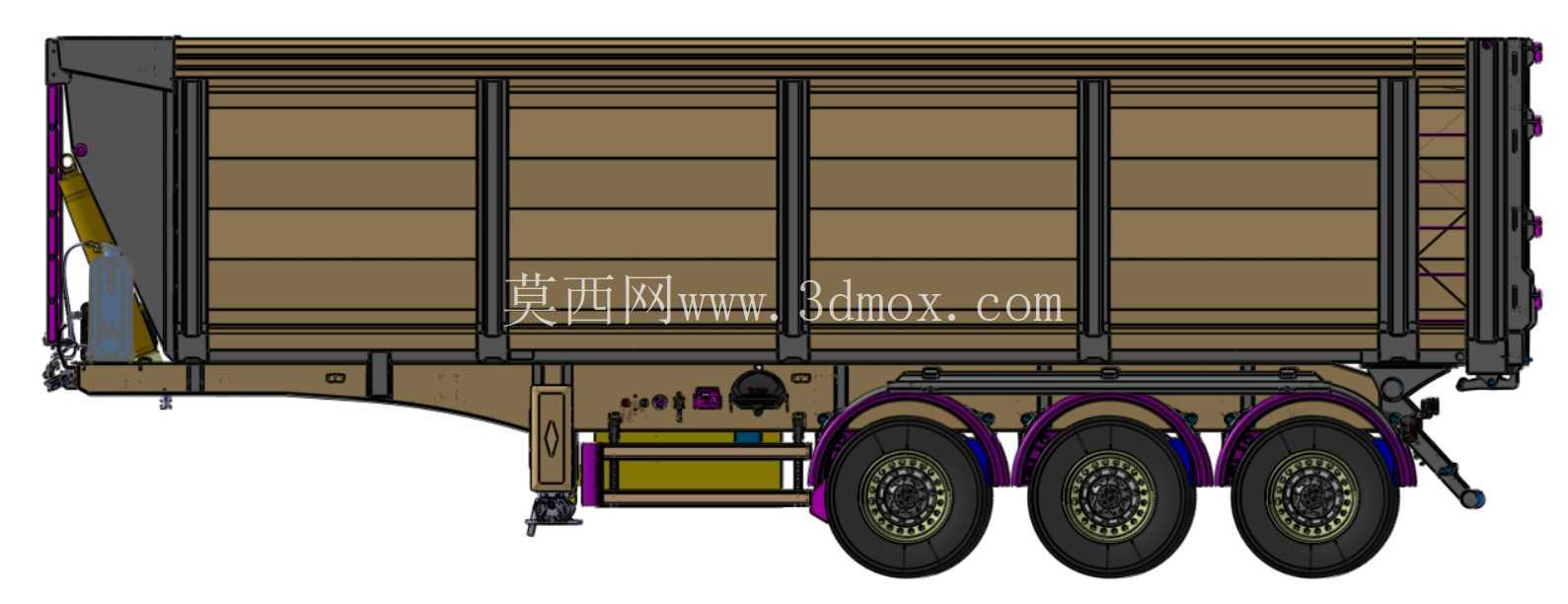

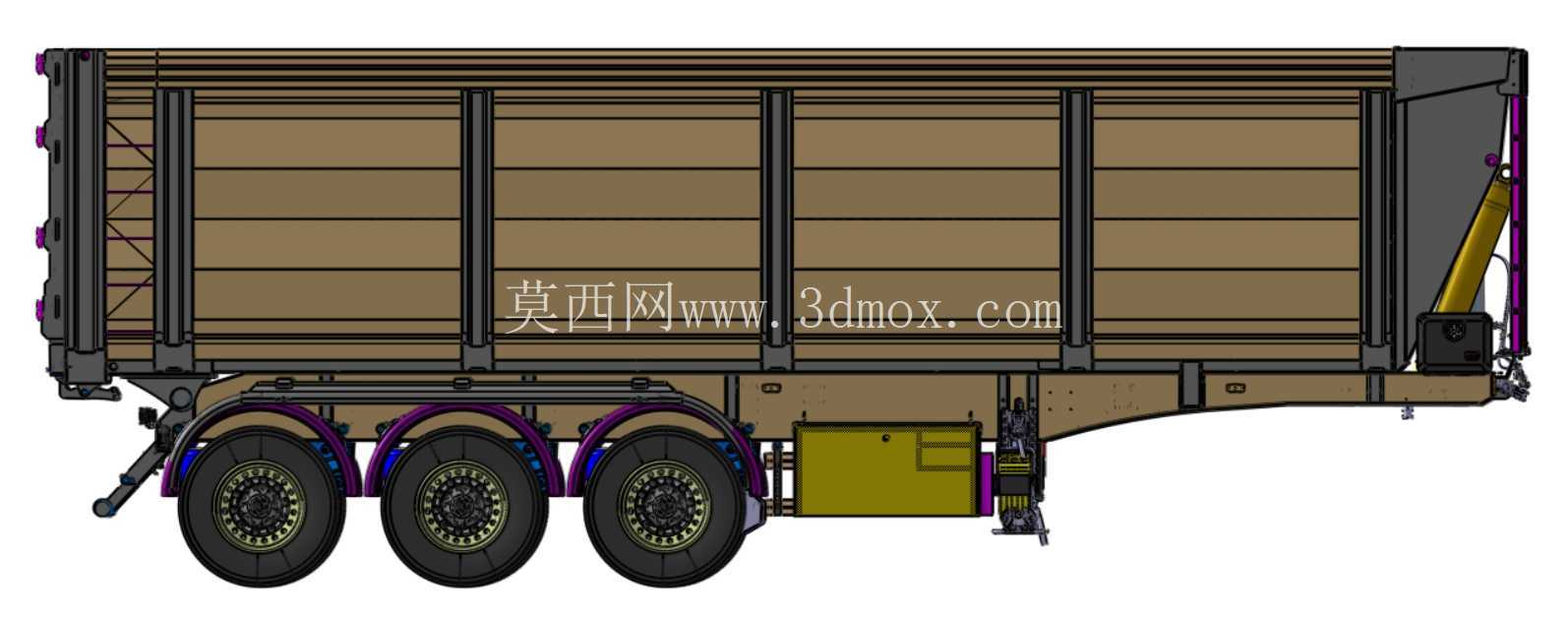

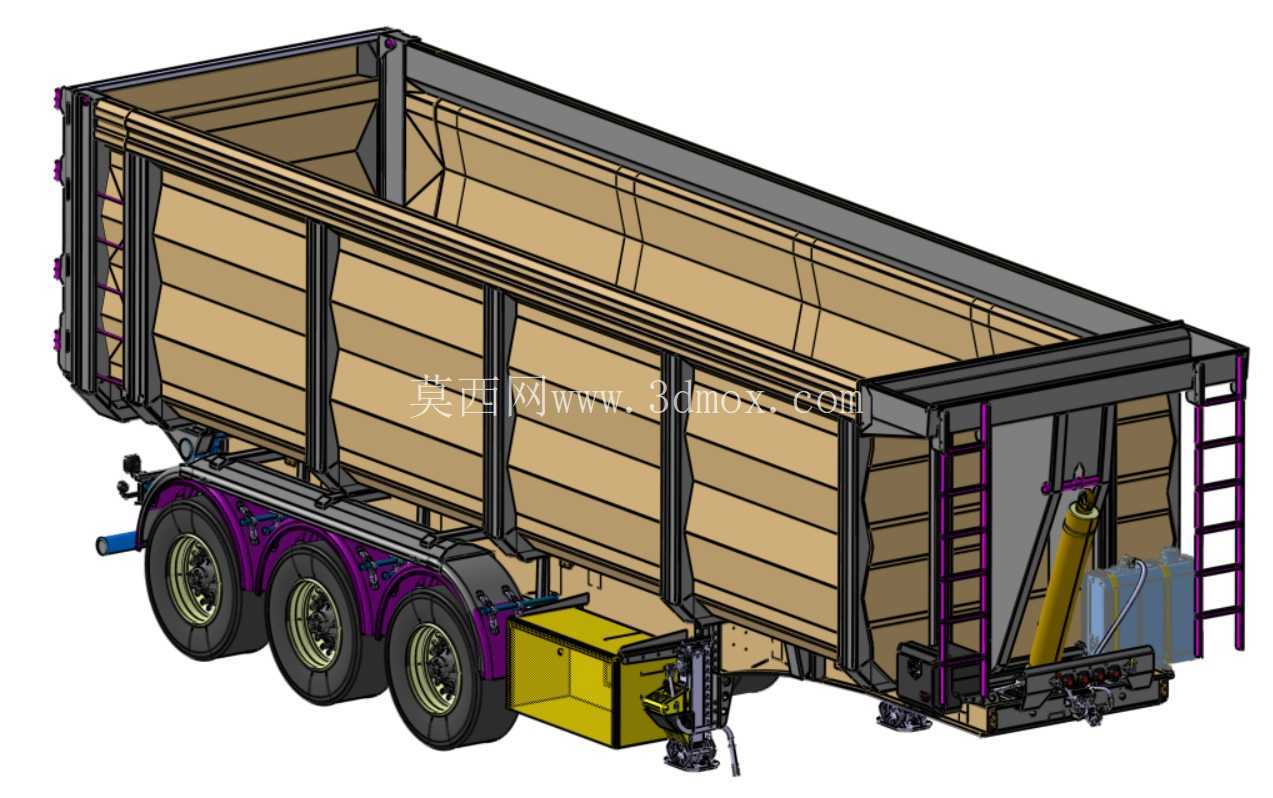

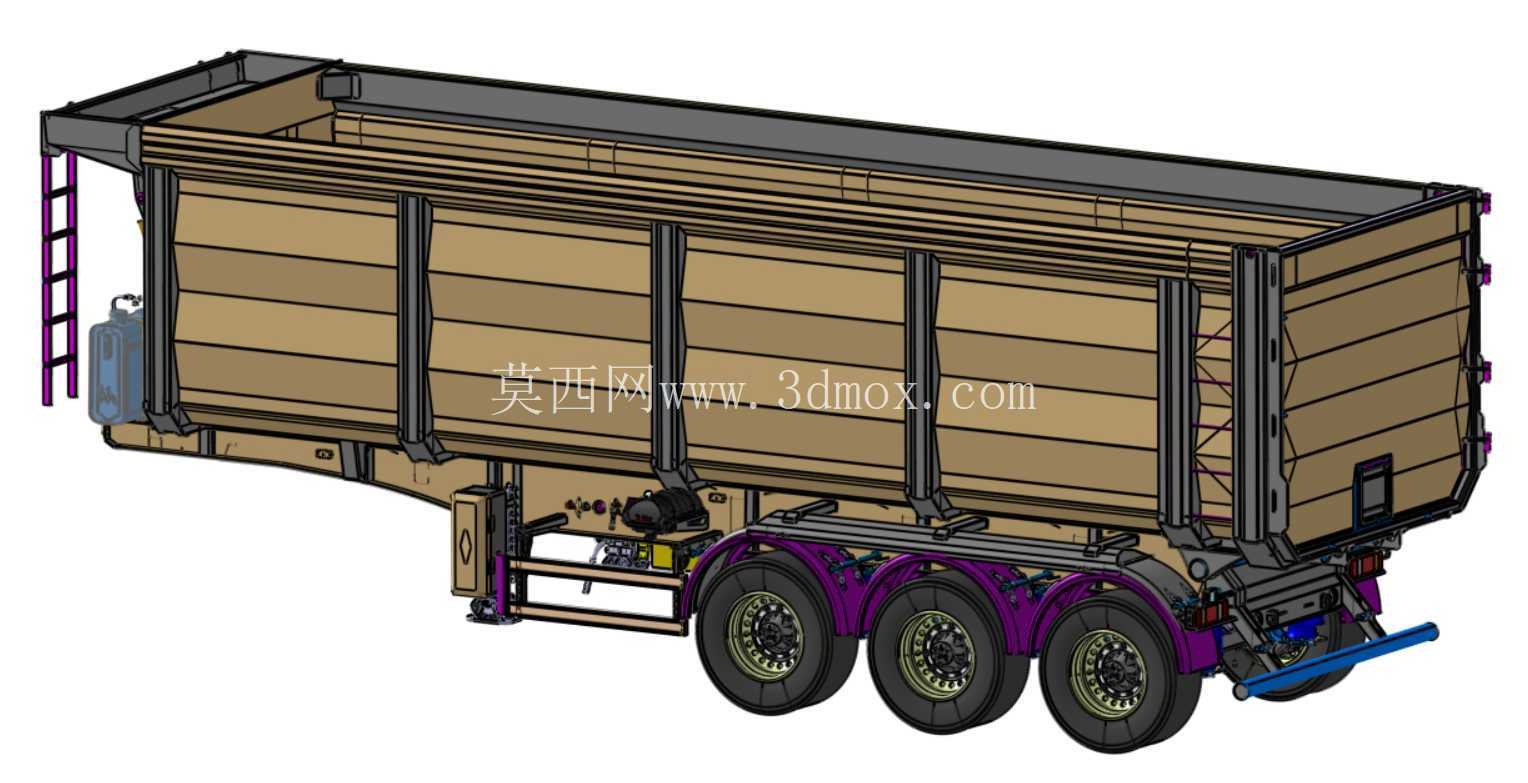

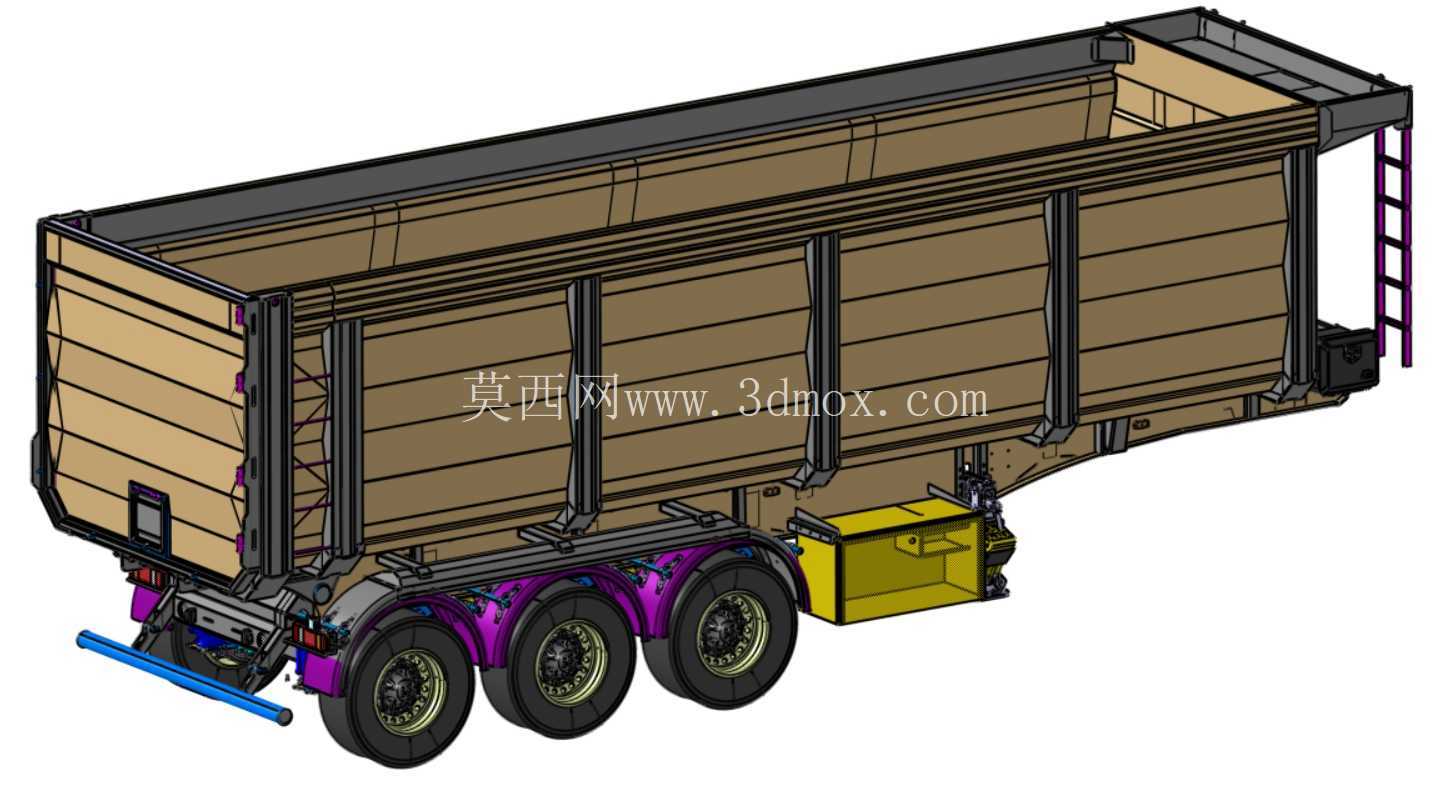

　　这套三轴谷物运输半挂拖车的三维结构，围绕散装粮食转运场景做了完整的车体布局，适配粮食产区收储点、粮库短驳、公路干线散粮运输的使用需求，整车采用侧翻自卸类半挂的承载逻辑，货厢总容积标定为32立方米，刚好匹配国内常规三轴半挂的载重限值与散粮堆积密度区间，避免容积过大导致超载、容积过小拉低单趟运输效率的问题。

　　从现场使用逻辑倒推设计时，首先要处理散粮装卸的核心痛点：粮食颗粒流动性好、堆积时对厢壁侧压力随装载高度线性上升，因此货厢没有采用普通栏板挂车的薄瓦楞结构，而是沿厢体长度方向均匀布置了六根竖向加强立柱，立柱之间的厢板采用横向压筋的分段板材，每一道压筋都相当于横向加强梁，既可以分散粮食对厢壁的侧向胀力，也能在自卸举升时避免厢板出现鼓肚变形。货厢顶部全程敞开，没有加装固定顶棚，方便粮库的高位溜管、铲车直接从上方倾卸装粮，厢体上沿全程铺设了加厚的矩形顶边梁，既作为敞口部位的抗扭框架，也能在装粮时被铲斗轻微磕碰后不会出现上口弯折。

　　行走部分采用三轴并装的布置形式，车轴间距按照半挂法规的轴荷分配要求设定，每根车轴都搭配了重载钢板弹簧悬架，悬架的支座直接焊接在挂车的主纵梁下翼面，主纵梁采用贯穿式工字钢结构，从前端牵引销位置一直延伸到尾部防撞梁处，纵梁腹板高度根据轴荷分布做了变截面设计：牵引销区域和三轴承载区域的腹板高度更高，承受举升反力的尾部区域额外加了双层补强板，避免举升卸货时主梁出现下挠。车轮采用重载货运轮胎，轮辋上方的轮罩位置做了紫色的防护涂装结构，既遮挡行驶中甩起的泥污，也作为轴组部位的识别防护件。

　　车体前部、牵引销后方的位置布置了独立的黄色封闭式工具箱，箱体采用钢板折弯焊接成型，内部可以存放篷布、捆扎绳索、卸粮口操作工具、轮胎拆卸工具，箱体侧边做了防水翻边，避免雨天行车时泥水渗入箱内打湿附属物件。挂车尾部设置了竖向爬梯，爬梯踏步采用圆钢弯折成型，人员可以通过爬梯直接登上货厢顶部，完成平整粮面、检查装载量、清理厢内残留粮食的操作；尾部下方安装了长条形蓝色防撞防护杠，符合后部防护装置的安全要求，同时尾灯、牌照安装位都集成在尾部端梁上，线路沿梁体内侧走线，避免被散粮或者路面杂物刮断。

　　安装边界层面，这套半挂的牵引销高度匹配国内主流牵引车头的牵引座标准高度，整车空载状态下的回转间隙经过校核，牵引车头做最大角度转向时，挂车前端的支腿、工具箱不会和车头驾驶室后部发生干涉；三轴的轮距与外侧轮胎的最大外廓宽度符合货运车辆外廓尺寸要求，货厢外侧的加强立柱最外端没有超出轮胎外侧的投影宽度，避免窄路会车时立柱先被剐蹭。货厢的举升铰接点布置在尾部主梁位置，举升液压缸的安装支座在建模时已经预留了螺栓安装面，后续配套液压举升系统时可以直接匹配对应吨位的油缸，不需要额外在主梁上现场烧焊补强。

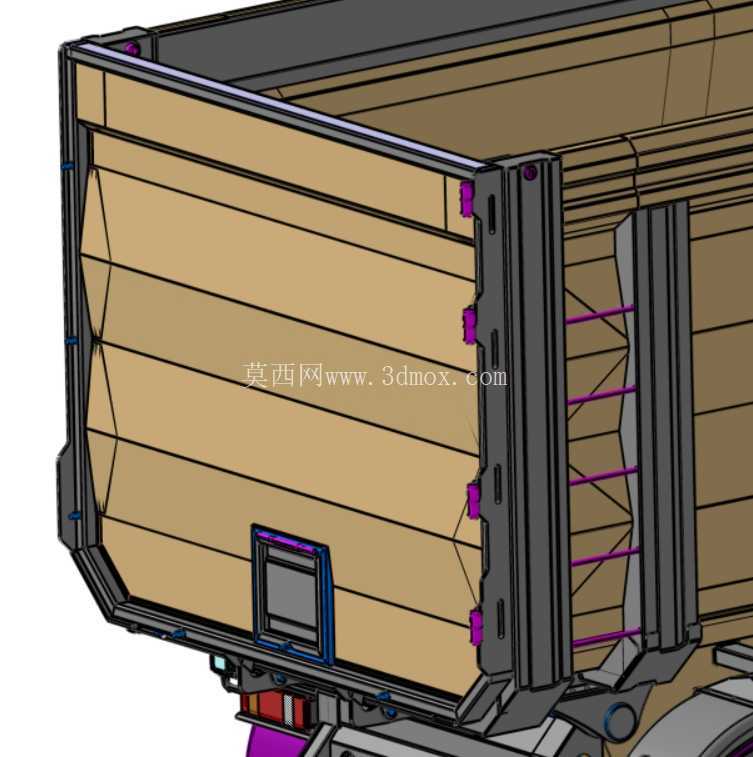

　　针对散粮运输的特殊细节，厢体内壁所有立柱与板材的焊接位置都做了圆弧过渡处理，不存在直角缝隙，卸货完成后残留的麦粒、稻谷不会卡在接缝里，清理时用扫帚扫过即可完全清空，避免不同品类粮食混装时出现残留掺杂。货厢的前板和后板都采用和侧板一致的竖立柱加横压筋结构，后板可以根据使用需求选择整体侧开或者中部开设卸粮口，适配不同粮库的卸粮坑高度。整车的气路制动系统、ABS轮速传感器的安装支架都在轴梁上预留了安装点位，三维结构里把所有管线的走向空间都做了预留，不会出现管线和悬架运动部件发生摩擦干涉的问题。在粮库现场作业时，这套挂车可以配合地磅完成称重，敞口结构也方便抽检人员直接取样，长距离运输时可以在顶部加盖防水篷布，顶边梁上预留的篷布挂钩可以快速固定篷布，防止运输途中粮食被雨淋或者洒落。
