倾斜式螺旋上料输送设备结构

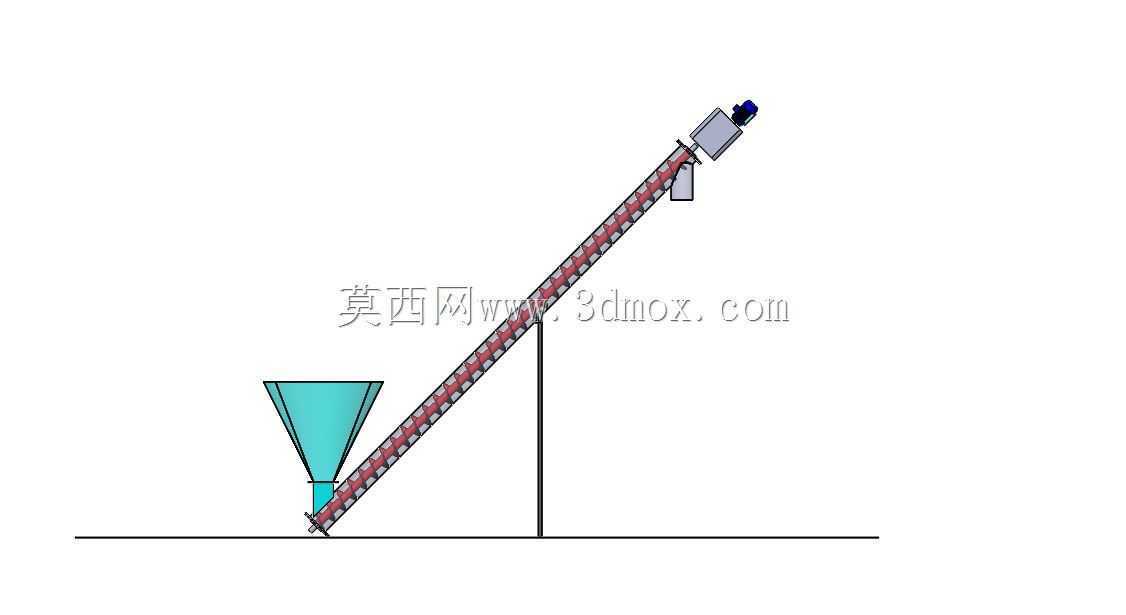

　　该设备针对散状物料从低位料仓向高位工艺设备连续给料的场景建立，常见于粮食收储、饲料加工、粉体配料、化工颗粒输送以及小型农业处理线中。现场布置时，物料先集中进入下部锥形料斗，依靠自重和料斗壁的导流作用向螺旋入口堆积；螺旋轴沿倾斜方向旋转，叶片在封闭槽体内形成稳定的轴向推移作用，把物料从低端连续带至高端卸料口。与水平输送相比，倾斜布置需要重点控制物料回落和叶片充满率，因此槽体与螺旋之间的径向间隙、螺距选择、转速匹配以及进料口位置都会直接影响输送稳定性。模型中下部采用锥形受料结构，斗壁向下收缩，可减少粉料架桥和颗粒滞留；料斗出口与输送槽起始段衔接，使物料进入螺旋叶片工作区时具有较稳定的填充状态。输送段采用长槽体加中间支撑的布置方式，

　　斜向跨度较大时，单靠两端轴座难以控制螺旋轴挠度，因此在机身下方设置立式支撑腿，将槽体重量、物料重量和运行振动传递到地面基础。支撑点位置并非随意布置，通常需要结合螺旋轴临界转速、叶片与槽体间隙、现场检修空间以及进料、卸料高度综合确定；支撑过高会削弱整机稳定性，支撑过低又可能影响人员清理和底部维护。上端驱动与卸料区域集中布置，电机、减速装置和出料接口在高位形成功能端。工程设计时，该区域要预留传动件拆装空间，卸料口方向需与下游设备进料中心对齐，避免物料偏载冲击。螺旋轴端部轴承承担径向力和部分轴向力，倾斜输送时物料重力沿轴向下滑，会使下端进料区产生更明显的挤压趋势，所以轴封、轴承防护和防倒转结构不能忽略。若输送粉料，槽体端部还应考虑密封、

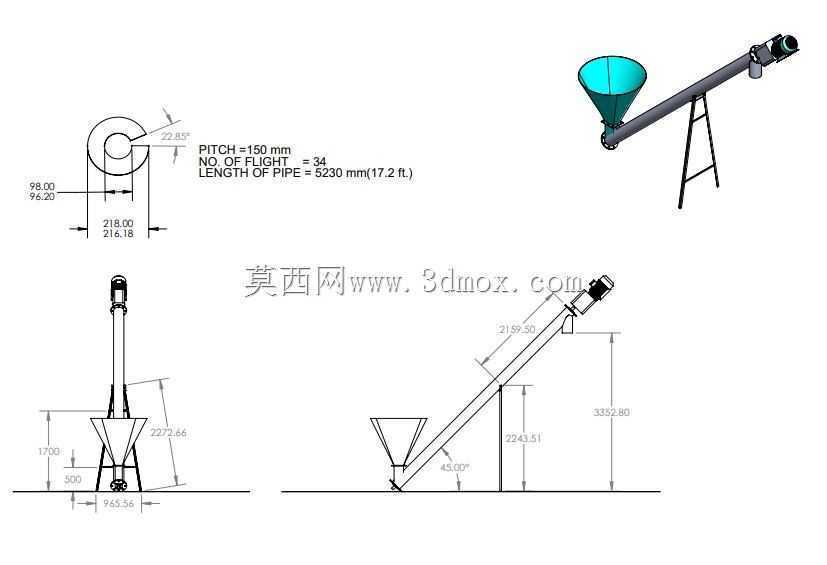

　　防尘和必要的排气空间，防止物料在轴承处淤积。从外形边界看，整机占用空间由倾斜角、输送长度、料斗尺寸和上部驱动包络共同决定。倾斜角增大可缩短水平占地，但会降低输送效率并增加物料回滚风险；角度过小则需要更长机身才能达到目标提升高度。料斗宽度和高度要匹配人工倒料、装载机供料或前置料仓出料，斗口边缘不能与输送槽支撑腿发生干涉。上部出料端与下游设备连接时，应核对卸料口离地高度、法兰方向、驱动电机外侧轮廓以及检修门开启范围。三维结构建模时，螺旋叶片是核心特征。叶片通常按等螺距沿主轴阵列，外径与槽体内壁保持均匀间隙；间隙过大，物料回流增加，输送量下降；间隙过小，热胀、焊接变形或物料卡入都可能造成刮擦。槽体可采用圆管或U形槽形式，圆管封闭性更好，

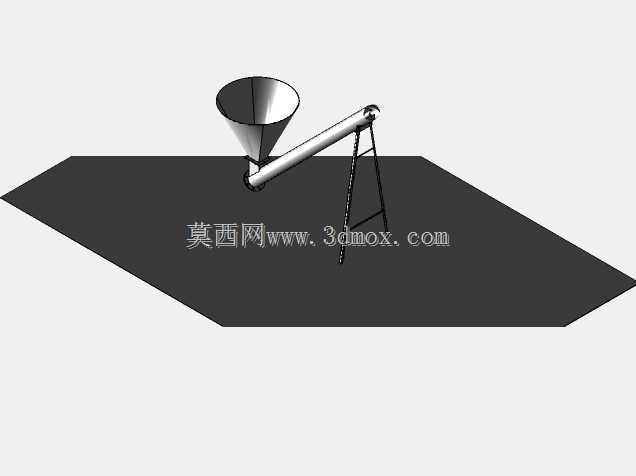

　　适合粉料和小颗粒，U形槽则便于开盖清理，适合黏性或易残留物料。本结构的长斜槽外观更接近封闭管式输送思路，外侧分段支撑和连接节点清晰，有利于在装配阶段检查叶片连续性、轴系同轴度和支腿垂直度。进料段设计还要避免物料直接砸压螺旋叶片。料斗出口若正对叶片上方，大块物料或异物进入时可能卡住叶片；较稳妥的做法是让物料沿槽体底部滑入螺旋工作区，并在入口处保留必要的堆积缓冲。对于粮食、塑料粒子等流动性较好的物料，螺旋可以较高充满率运行；对于含水率偏高、易结块的物料，则应减小螺距或降低转速，增强叶片对物料的强制推送。安装阶段，设备基础需承受斜向机身传来的垂直载荷和水平分力，支腿底板应与预埋件或地脚螺栓可靠固定。整机就位后先检查槽体直线度，再盘动螺旋轴确认无卡滞，空载运行时观察轴承温升、传动振动和槽体异响；带料调试时从低进料量开始，逐步达到额定产量，并根据物料回流、卸料顺畅程度调整转速。日常维护集中在下部进料区、端部轴承和驱动部件：粉料容易在密封处堆积，颗粒物料可能夹带硬质杂质，停机后应清理槽内残留，防止下次启动时过载。该模型把料斗、斜置输送槽、螺旋轴、支撑腿、上端驱动和卸料接口完整表达出来，可用于布局校核、非标改型和输送方案沟通。
