车间水平辊道输送线结构设计

　　这套水平辊道输送线主要面向车间内部短距离工件转运场景，常见于装配工位之间的半成品流转、加工工序前后的工件暂存衔接、包装段箱体或托盘件的直线输送。设备采用水平布置方式，输送面保持平直，工件放置在密集排列的辊子上，依靠辊子转动带动物料沿机架长度方向移动，适合输送底面平整、具有一定刚性的箱件、托盘件、板类零件或小型工装承载件。

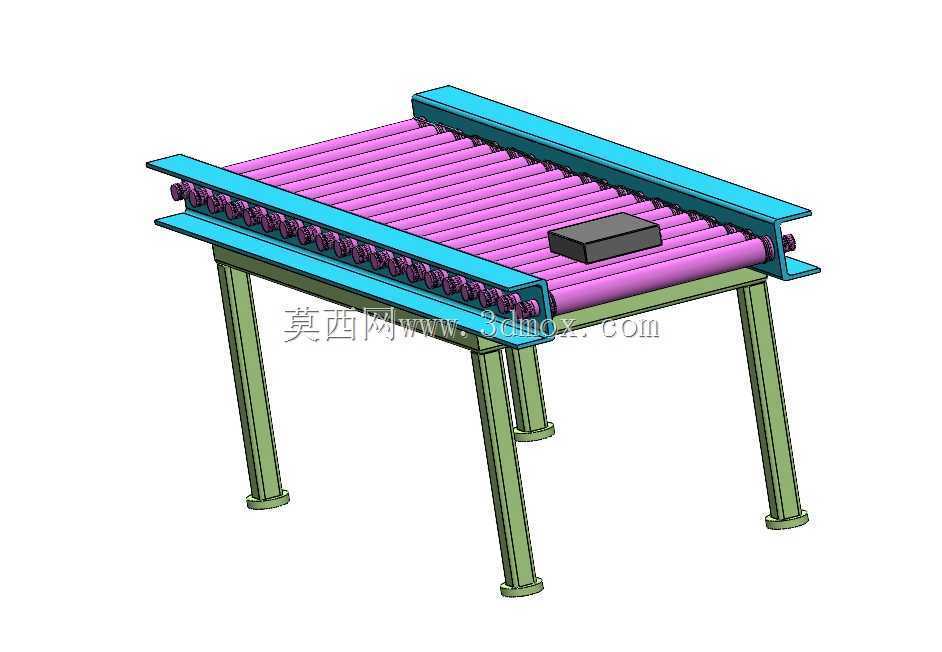

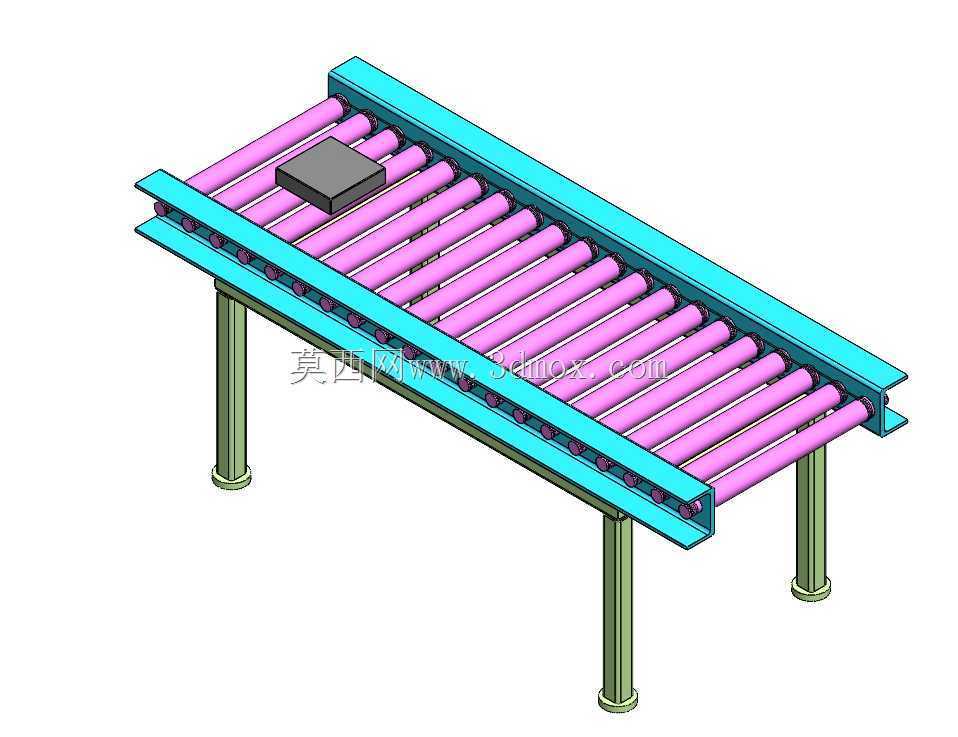

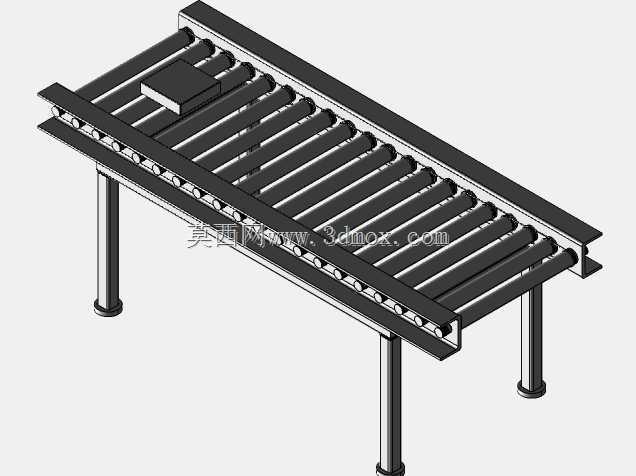

　　从结构组成来看，整机由两侧纵向主梁、多根平行辊子、端部连接梁、支撑支腿以及地脚安装件构成。两侧主梁采用长直型材式结构，沿输送方向连续延伸，既作为辊子端部的安装基准，也承担整机主要弯曲载荷。辊子沿主梁间距均匀排布，辊身轴线与输送方向垂直，相邻辊子之间留有较小间隙，可保证工件在输送过程中始终被多根辊子同时支撑，避免小件卡入间隙或工件因支撑点不足而倾斜。图中输送面上放置的块状工件，也体现了该类线体对规则块状物料的适配方式。

　　支腿布置在主梁下方，采用立式支撑结构，腿底设置圆盘式或法兰式安装面，可通过膨胀螺栓或地脚连接件固定于车间地面。支腿数量根据线体长度和载荷分布确定，图中可见三处主要支撑位置，能够使主梁在满载工况下保持较小挠度。对于较长输送线，实际工程中还可在支腿之间增加横向拉杆或斜撑，以提高整体抗扭能力；若现场地面存在高差，也可通过调整地脚高度来校正输送面水平度。

　　设计这类辊道线时，首先要明确输送物的外形尺寸、单件重量、底面状态和输送节拍。工件宽度应小于两侧主梁内侧净宽，并保留必要的侧向间隙；工件长度方向至少应同时跨越三根以上辊子，才能保证运行平稳。若输送托盘，托盘底面刚度和搭接尺寸需要重点校核，防止托盘边缘压入辊间空隙。辊距的选择通常与最小工件尺寸相关，过小的辊距会增加辊子数量和成本，过大的辊距则可能导致小件输送不稳。主梁高度和支腿高度需要结合前后设备的接料高度确定，保证工件能够顺畅从机床、工作台或其他输送段过渡。

　　在动力配置思路上，该结构既可扩展为动力辊道，也可作为无动力重力或人工推送辊道使用。若采用动力输送，可在辊子端部设置链轮、同步带轮或电动辊筒，通过传动轴、链条或多楔带将动力分配至各辊；若用于人工装配线，则可简化驱动部分，依靠工件惯性或操作人员推送完成移动。主梁侧面需要预留驱动元件、传感器、挡停机构和护罩的安装空间，以便后续与自动化线体联动。

　　安装边界方面，线体长度方向需要预留工件进出空间和维护空间，两侧应留出人员操作、检修以及电控布线的位置。支腿底部与地面连接时，应保证混凝土地面具备足够承载能力，地脚位置避开地面沟槽和预埋管线。输送面高度确定后，还需核对工件上线、下线位置与相邻设备的高度差，避免出现台阶式过渡。辊子端部与主梁连接部位应保证同轴度和转动灵活性，长期使用后可针对单根辊子进行拆换维护。

　　整体结构形式简洁，承载路径清晰，适合在三维设计中作为车间物流布局、自动化生产线方案设计或辊道输送设备细化设计的基础结构参考。
