塑料废料挤出制板回收生产线设备

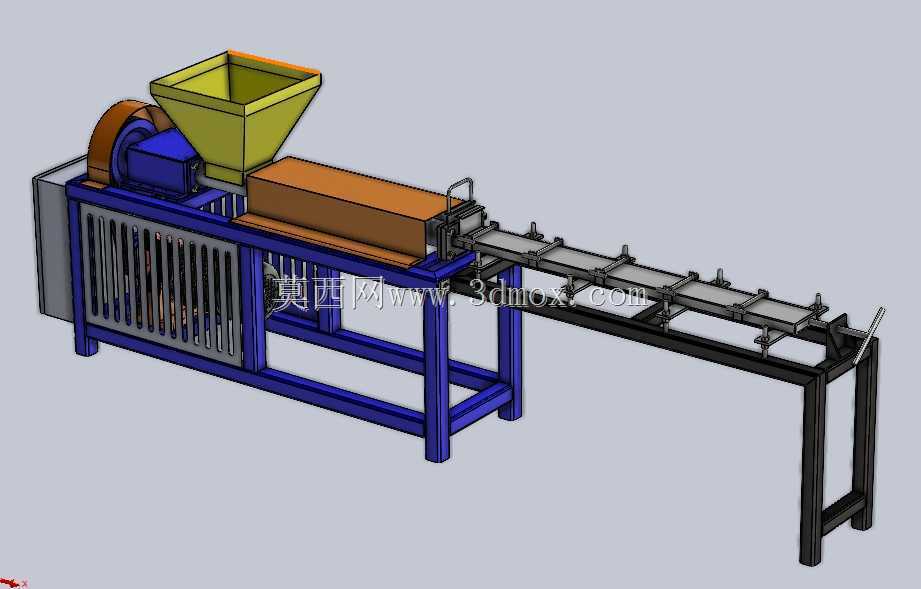

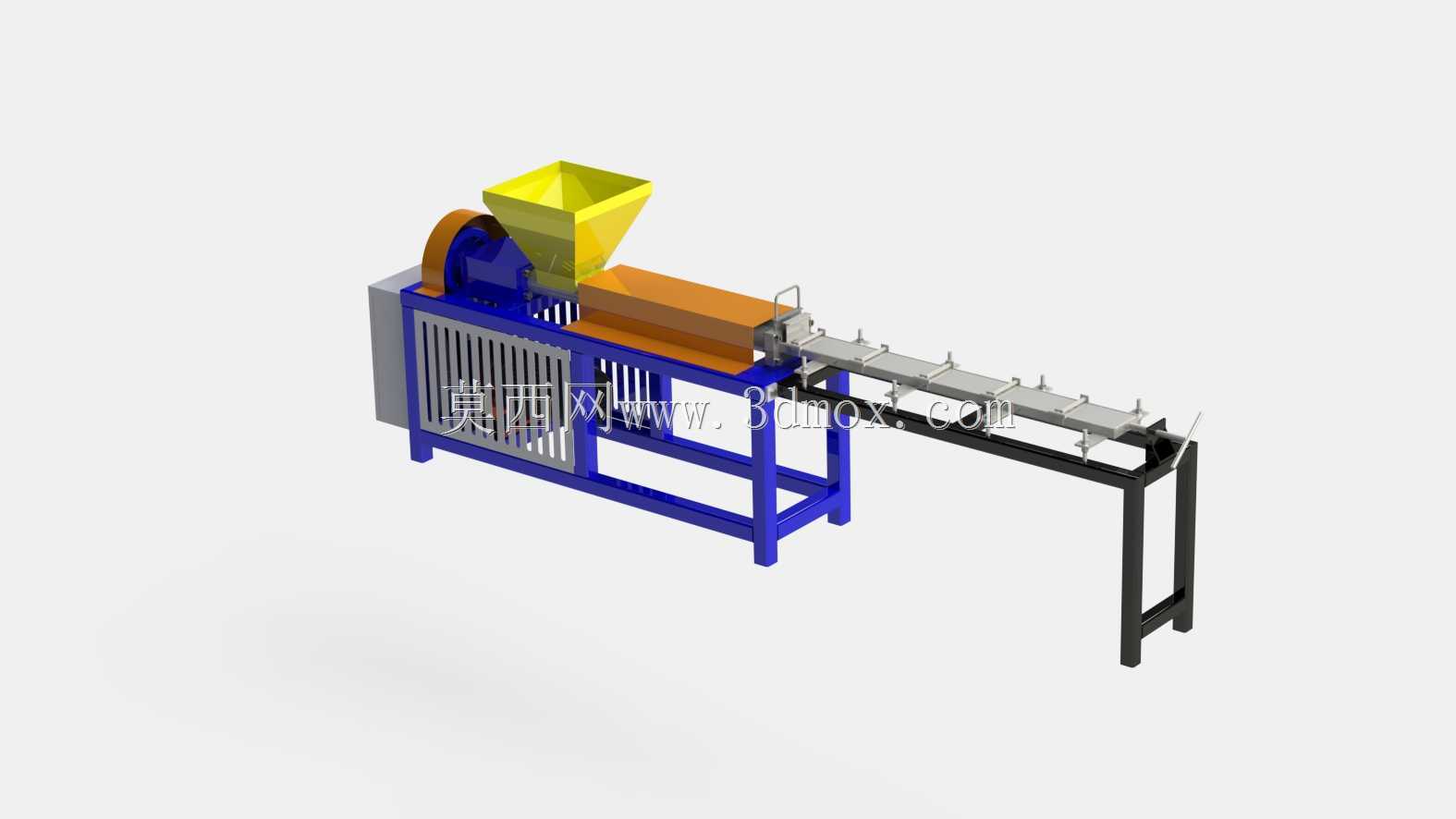

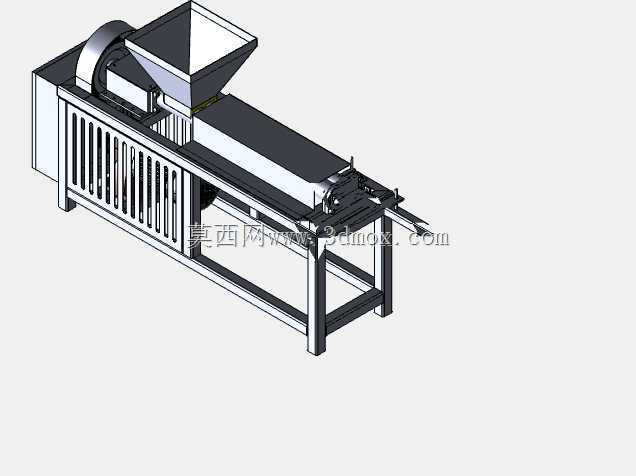

　　该套设备面向中小型塑料再生加工车间的边角料回收场景，主要处理注塑、吸塑、裁切工序产生的热塑性塑料废料，将零散破碎后的熔融物料连续挤出为定宽塑料板材，把原本低值的废弃料转化为可直接二次利用的工业板材，常见于包装衬板、工装垫板、简易围挡、再生塑料制品的前置生产环节。整套产线沿直线排布，前段为挤出主机单元，顶部设置大容积方形受料斗，斗体采用上宽下窄的锥斗结构，方便破碎后的塑料颗粒依靠自重连续喂入螺杆腔，避免架桥堵料；料斗侧方配套驱动电机与减速传动组件，动力端外侧加装半包围安全护罩，既阻隔运转部位的外露风险，也预留散热通风间隙。主机机身采用方管焊接框架作为承载基座，框架侧面排布竖向格栅护板，既对内部的螺杆料筒、加热组件、传动部件做防护，

　　也可通过格栅空隙散发塑化过程产生的余热，框架支腿设置横向连系梁，抵消螺杆长径比较大带来的运转振动，保证长期连续生产时机身不出现明显形变偏移。挤出段的料筒外部包覆加热温控模块，将送入的塑料废料逐步加热至熔融塑化状态，螺杆旋转推送熔料持续向机头方向输送，机头位置配置成型模头，把熔融塑料挤出为设定宽度与厚度的板状坯料。模头出料侧衔接长距离冷却输送托架，托架采用分段式框架结构，沿输送方向等距布置多组限位压辊与承托辊道，刚挤出的高温塑料板坯在辊道上匀速前移过程中自然冷却定型，辊道两侧设置可调导向挡件，可根据产出板材的宽度调整限位间距，避免板坯走偏翘曲；托架末端预留裁切工位安装空间，现场可配套定长切割锯，将连续输出的板材按需求长度裁断为成品件。

　　从安装边界来看，整套设备为长条形线性布局，挤出主机段宽度集中在动力与料筒区域，冷却输送段长度占整机总长的三分之二左右，车间布置时需要沿设备长度方向预留操作通道，主机侧方留出电机维护、加热组件检修的操作空间，料斗上方预留上料高度，冷却托架两侧预留板材取放、裁切操作的空位；设备基础仅需平整硬化地面即可，框架支腿可搭配地脚螺栓做定位固定，抵消螺杆高速运转的小幅振动。结构设计上充分兼顾再生料加工的实用特性：受料斗容积偏大，可适配人工批量倒料或者简易上料机送料，无需频繁补料；主机框架采用开放式格栅防护，相比全封闭护罩更便于日常清理料筒周边的残留废料、检修加热圈与螺杆部件；冷却输送架采用模块化分段拼接结构，可根据厂区场地长度、

　　目标板材冷却行程需求增减托架段数，适配不同产能、不同物料冷却时长的加工要求。整套模型完整还原了从废料喂入、塑化挤出、板坯定型到冷却输送的全流程结构，各部件的装配关系、机架支撑形式、辊道排布逻辑、动力组件安装位置均贴合实际再生塑料设备的工程设计习惯，可作为塑料回收装备设计、产线布局规划、挤出类设备结构参考的直观三维载体，帮助设计人员快速理清此类挤出制板设备的整体构型与各功能单元的配合逻辑。
