拖车用AL-KO角稳式支撑支腿

　　这款角稳式支撑支腿主要面向拖挂房车、轻型货运挂车、设备转运拖车以及旅居拖斗的驻车支撑场景，在车辆脱离牵引车头停靠时承担单侧或四角的承重、调平与防晃作用，避免挂车长期停放时轮胎持续受压变形，同时消除人员在车厢内走动、装卸货物时产生的车体侧倾与上下晃动。区别于普通直插式手摇支腿，该结构采用角向稳定布局，支腿主体为方形镀锌钢管伸缩结构，外层固定方管与内层滑动方管之间预留合理配合间隙，既保证升降过程顺滑无卡滞，又能在承重锁止后抵消横向剪切力，不会出现普通圆管支腿受侧向力时容易发生的转动、晃荡问题。

　　从实际安装边界来看，支腿完全收回闭合状态下的总长度为610mm，伸出至最大工作行程时总长度可达840mm，有效稳定支撑下降行程为590mm，这个行程区间适配绝大多数轻型挂车底盘离地高度：常规空载拖挂底盘下方到地面的距离普遍在450mm到700mm之间，支腿底座接触地面后仍保留充足的调节余量，哪怕停靠场地存在轻微坡度、地面不平整，也可以通过调整单根支腿的伸出长度把车厢调整至水平状态，不需要额外垫入过多木块。底部配置大尺寸圆形支撑脚盘，大脚盘的接触面积远大于普通支腿的小垫块，在松软草地、泥土地、沥青路面驻车时，单位面积压强更低，不会因为整车重量把支腿压入地面，哪怕在夏季高温软化的沥青场地停靠，也能避免支腿下陷导致车体倾斜。

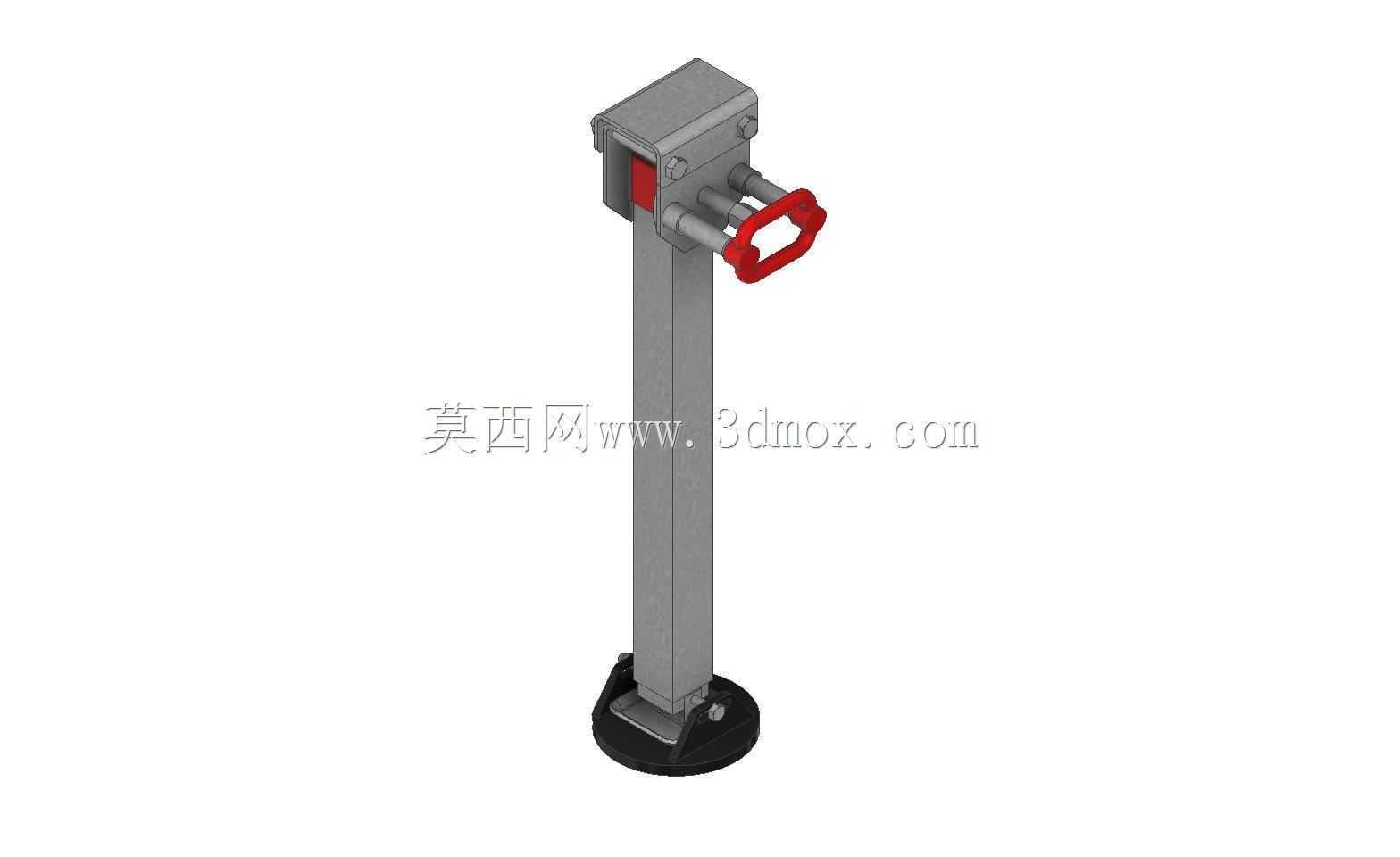

　　顶部安装座采用折边焊接箱体结构，预留的安装孔位可以直接匹配挂车底盘横梁的标准安装间距，不需要在底盘上额外切割改孔，现场装配时只需用螺栓穿过安装座法兰孔锁紧在底盘纵梁下方即可，单根支腿的安装作业十分钟内即可完成。侧面的红色摇把接口采用防滑D型轴孔，配套的手摇曲柄带红色防滑握套，操作人员转动摇把时通过内部齿轮齿条副带动内管升降，摇把的操作位置避开了底盘下方的狭窄空间，人站在挂车侧面就可以完成摇转操作，不需要俯身探到车底，作业姿态更顺手。红色握套采用醒目的安全色，在光线不佳的傍晚或者车库内操作时也能快速找到摇把位置，避免磕碰。

　　结构设计上所有外露钢制件都做了镀锌表面处理，零件号654884对应的主体构件镀层均匀，户外长期淋雨、接触融雪盐、泥泞飞溅的环境下也不容易出现锈蚀，不需要频繁刷漆维护，适配拖挂车辆常年户外停放的使用特性。伸缩方管的配合面在镀锌后仍保留顺滑滑动公差，内部升降传动的齿面做了润滑脂储油槽设计，长期静置后再次操作也不会出现干磨卡滞。支腿锁止机构集成在顶部箱体侧面，当调整到合适高度后，锁止销会自动卡入内管对应的定位孔，配合齿轮副的自锁特性，双重承重保障，哪怕车辆受到侧向风冲击、人员在车厢内剧烈移动，支腿也不会自行回缩下落。

　　在选型适配时，四角布置该款支腿的挂车，单根支腿的承重余量可以覆盖轻型拖挂的整备质量分配，驻车时四个大脚盘共同分摊整车重量，轮胎可以完全脱离地面或者仅保留轻微接触，长期存放时轮胎不会因为长期集中受力出现平点老化。对比市面上常见的薄管支腿，这款方管截面的抗扭刚度更高，当车辆受到横向作用力时，方形截面的惯性矩远大于同重量圆管，不会出现支腿本体弯曲变形的问题。建模过程中完整还原了顶部安装箱体的焊接折边细节、侧面摇把转轴的配合间隙、红色握把的曲面造型、底部脚盘的翻边加强结构以及方管伸缩的同轴度关系，在做拖车整车虚拟装配时，可以直接把支腿装配到底盘横梁对应位置，模拟全伸、全收两种极限状态下的空间干涉情况：全收状态下支腿最低点高于挂车行驶最低离地间隙，车辆正常行驶、过减速带、走非铺装路面时支腿不会剐蹭地面；全伸状态下脚盘完全展开，支撑面保持水平，受力方向垂直于地面，不会出现偏载弯矩。针对拖挂房车改装用户，该支腿的角稳结构在驻车拓展舱伸出时，能大幅降低车厢的晃动幅度，哪怕车内人员走动、在厨房区域操作台面，车体的震感也会被四根支腿充分抵消，使用体验远优于简易支撑垫块。
