休闲房车双节摇臂旋转液晶电视壁挂支架

　　这款双节摇臂式液晶电视壁挂支架主要面向休闲房车、旅居挂车、商务改装车等空间紧凑的车载娱乐场景，用来在车厢侧壁、柜体侧板或隔断墙面上固定平板电视，并通过多关节结构解决车内观看位置变化、通行空间受限和设备收纳之间的矛盾。与固定式墙面挂架不同，该结构不是简单承担承载任务，而是把电视安装面、墙面固定座和两段悬臂组合成可调整的空间连杆机构，使屏幕能够在使用时拉出、转向、俯仰，在不使用时贴近墙面或柜体，减少车内凸出物对乘员活动的影响。

　　从实际用途看，房车内部的座椅、餐桌、卧铺和会客区往往共用一块显示屏幕。车辆静止时，乘员可能坐在侧向沙发上观看，也可能在餐桌区域或床铺位置观看；车辆行驶或驻车整理时，屏幕又需要收回，避免过道变窄、柜门开启受阻或颠簸状态下产生碰撞。该支架的双节摇臂能够让电视从墙面安装位置向外伸出，绕竖直关节进行左右摆动，并通过屏幕端连接板调整朝向，使显示面尽量正对观看者。墙面端固定座承担主要载荷，设计为竖向长条结构，可通过多个紧固件与车内预埋板、木骨架或金属加强件连接，避免仅固定在薄饰面板上造成松动。

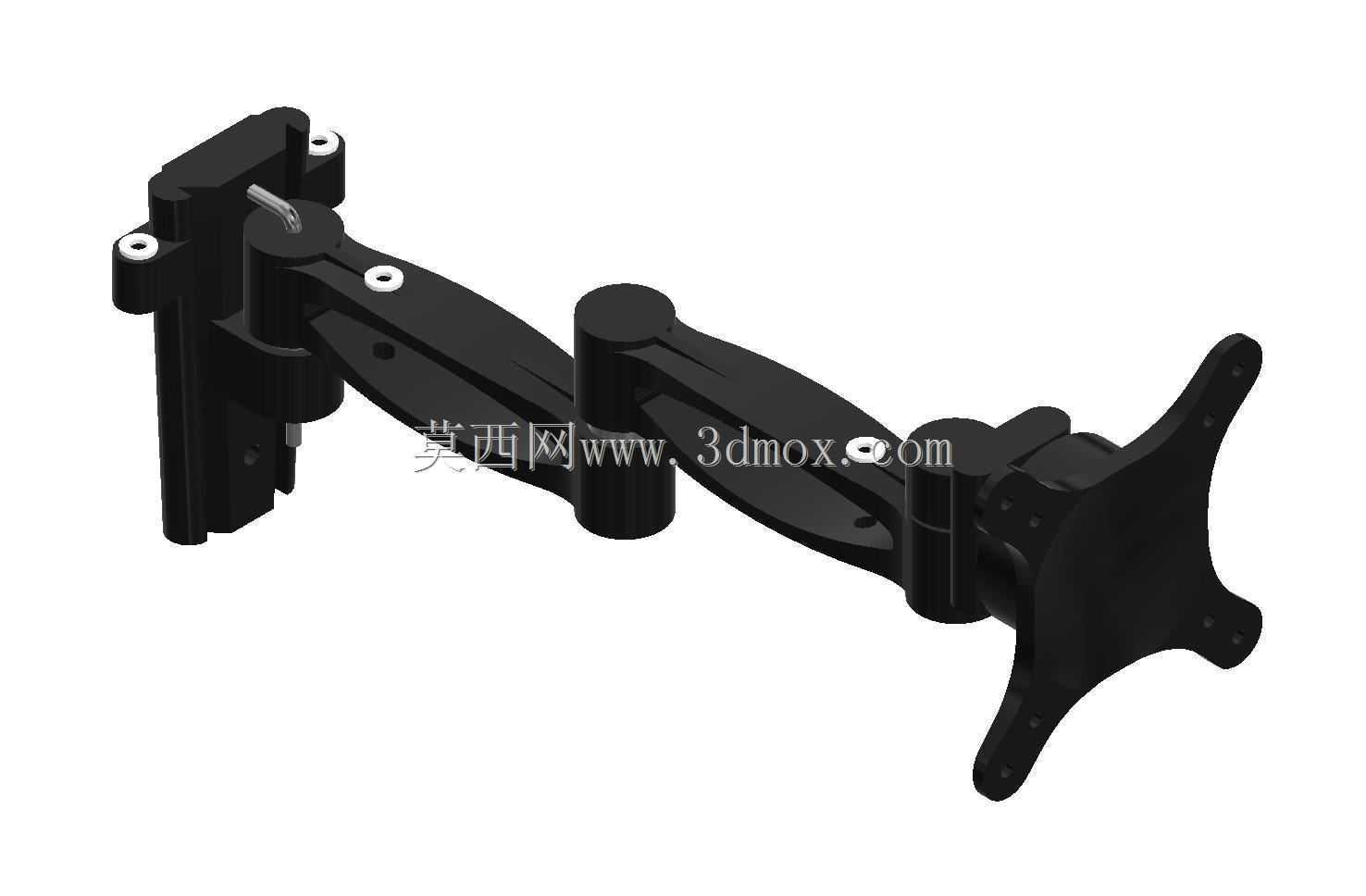

　　结构上，支架由墙面固定座、第一旋转关节、上段摇臂、中间铰接座、下段摇臂、屏幕端旋转关节和VESA安装板组成。两段摇臂均采用扁平加宽的承力形态，在控制厚度的同时提高抗弯能力；关节位置设置圆柱铰接座，用于承受电视自重产生的弯矩以及车辆振动带来的反复载荷。屏幕端为四爪形安装板，板上预留多个安装孔，可适配常见小尺寸液晶电视或显示器的孔距。安装板与摇臂之间保留转动自由度，配合臂体关节，可实现屏幕在水平面内的大范围移位，也能在一定范围内调整俯仰角度。

　　设计思路上，这类车载支架不能完全照搬家用电视挂架。家用场景中墙面基本静止，载荷以静态垂重为主；房车场景则需要考虑行车振动、启停惯性、路面冲击以及长期微动磨损。因此，模型中各关节均采用较厚实的铰接轮廓，臂体转折处设置加强形态，固定座与臂体之间的连接区域也保留了足够的搭接宽度。黑色外观件强调与车内影音设备、柜体和金属饰条的协调，同时弱化支架在收起状态下的视觉体积。对于结构工程师而言，建模时需要重点检查关节轴线之间的空间关系：相邻旋转轴应保证转动顺畅，臂体在极限摆角下不能与墙面座、屏幕背板或电缆发生干涉。

　　安装边界方面，墙面固定座需要布置在具有承载能力的竖向区域，紧固点应尽量分散，以降低单点拉拔力。屏幕端连接板的孔位、孔距和屏幕厚度决定了电视装配后重心相对关节轴的位置；屏幕越大、重心越远离墙面，关节和固定座承受的弯矩越高，因此选型时不能只核对屏幕重量，还要核对VESA孔距、屏幕背面凹陷空间、电缆插头高度以及摇臂完全收回后的净距。双节臂展开时，电视可越过车厢内局部凸起或柜体边缘；收回时，臂体应能折叠成近似贴合墙面的状态，使屏幕背面与支架之间保留走线和插头空间。

　　在三维建模和装配验证中，可将该支架作为运动机构处理，分别模拟全收、半伸、全伸和左右极限转向状态，检查屏幕边角与墙面、窗框、吊柜、座椅靠背之间的最小间隙。电缆走线宜沿臂体侧面或关节附近预留弯曲半径，避免反复旋转后拉扯HDMI或电源线。若用于批量改装，还应在墙面内侧增加加强板，将紧固件剪切和拉拔载荷传递到车身骨架，而不是让装饰层单独受力。整体来看，该支架的核心价值在于用紧凑的多关节机械结构，在有限车舱空间内实现显示终端的位置重构，既满足娱乐观看的角度需求，也兼顾驻车收纳和行车安全。
