双仓料斗式公路运输半挂车结构设计

　　这款双仓串联式料斗半挂运输装备，主要面向大宗散状物料的中长途公路转运场景，常见于粮食产区收储转运、矿山细碎矿石短倒、基建项目砂石料配送、散装水泥熟料中转等作业场景，相比传统栏板半挂、厢式半挂，其核心优势在于卸料环节无需额外配备大型铲车、翻转机构配套，依靠料斗底部的可控出料口即可完成定点卸料，在场地受限的中小型拌合站、粮库收储点、矿区临时卸料点，能大幅降低卸料环节的设备配套成本与作业等待时间。

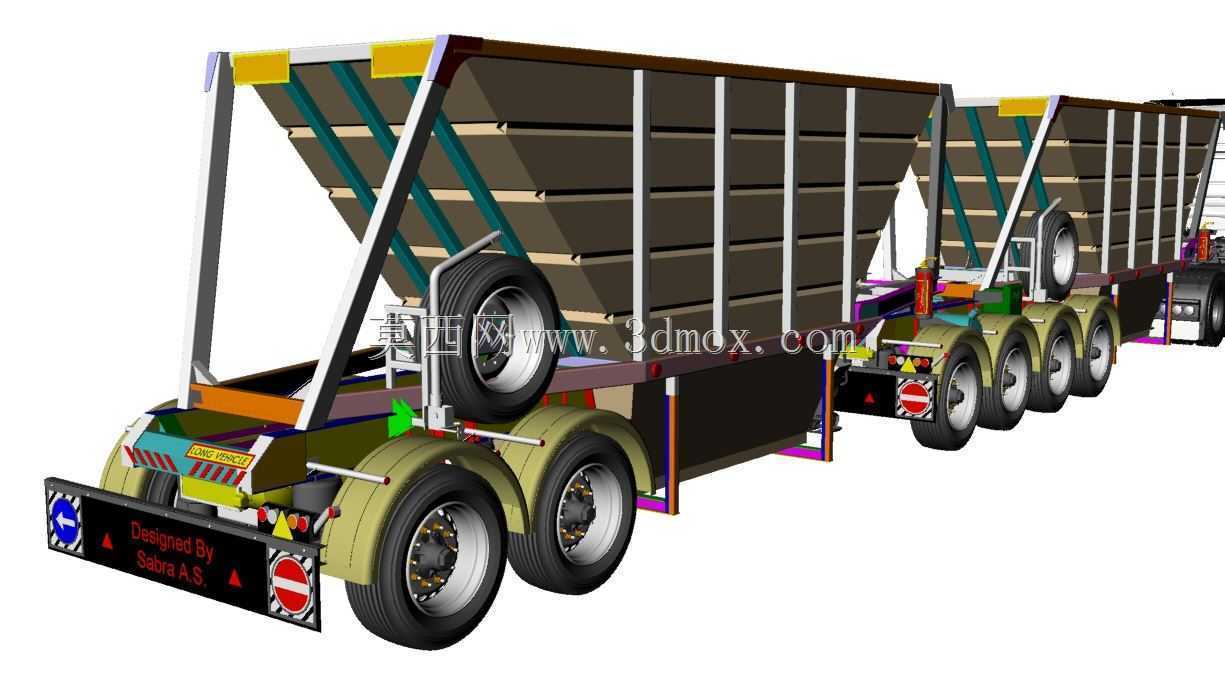

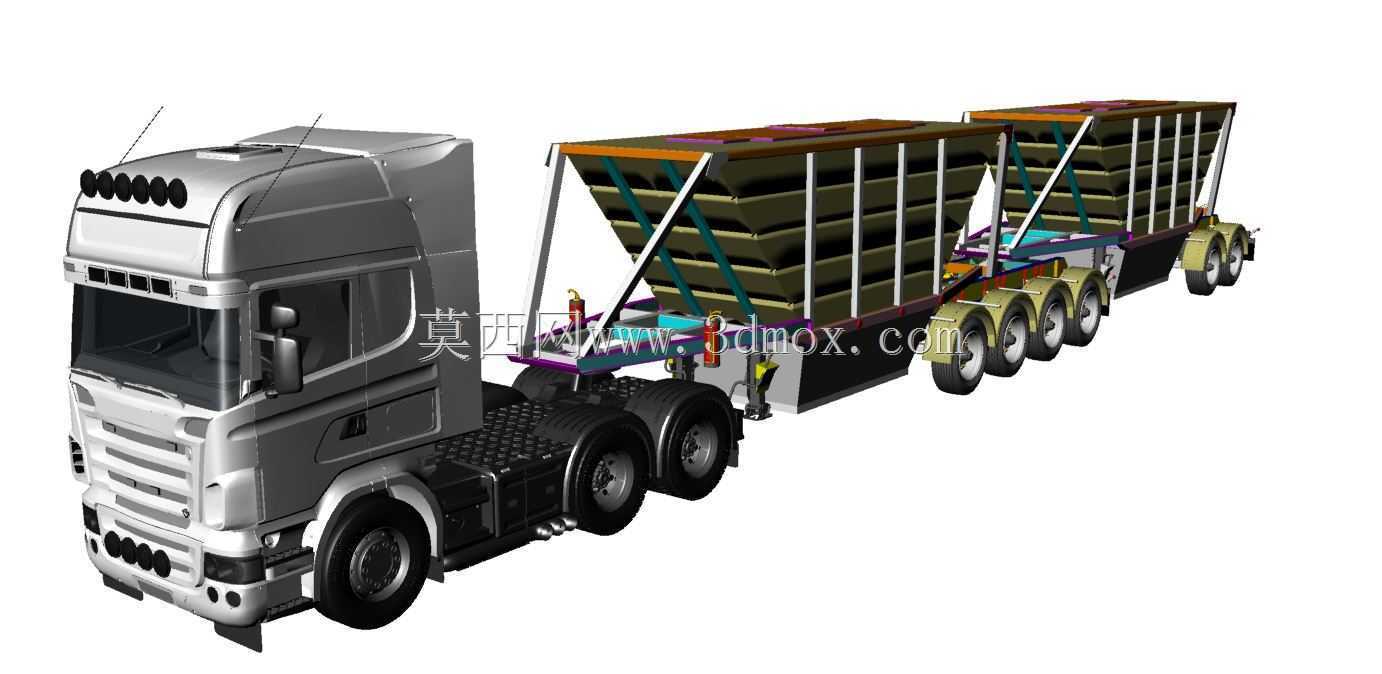

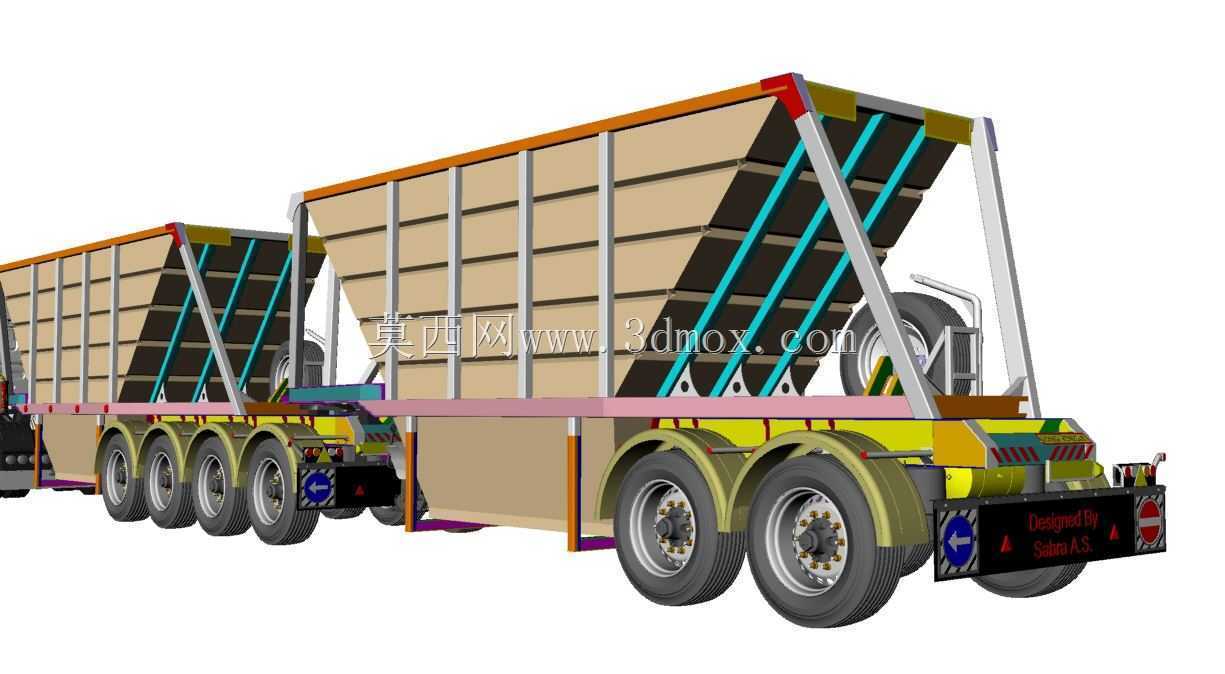

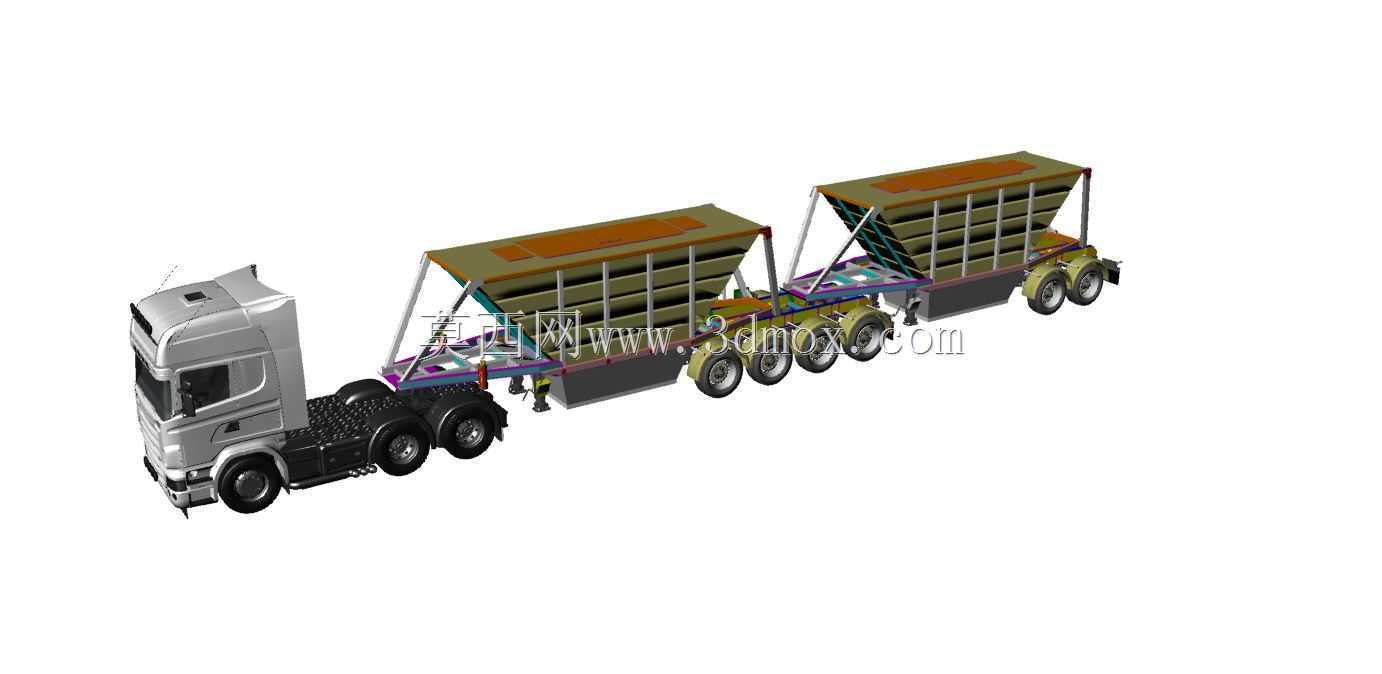

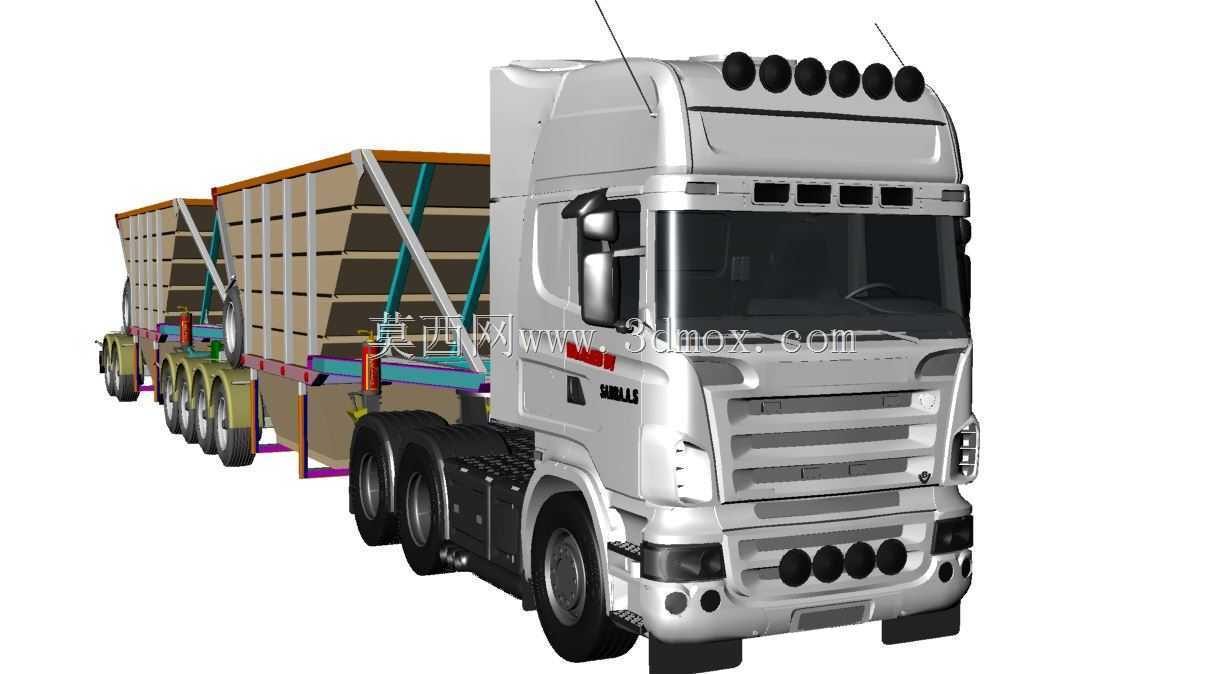

　　从结构设计逻辑来看，整车采用主车加双挂仓的串联布局，牵引头选用常规重型公路牵引底盘，匹配多轴驱动承载结构，第一挂仓与第二挂仓之间通过铰接式牵引架连接，转向时可实现更小的转弯半径，适配山区盘山公路、厂区狭窄通道的通行需求。两个料仓均采用上宽下窄的倒梯形漏斗结构，仓壁设置多道横向与纵向加强筋，避免长期装载高密度散料时出现仓壁鼓胀变形，仓顶设置带防滑格栅的进料口与防护栏，作业人员可在仓顶完成进料检查、余料清理作业，同时防止大块异物落入仓内卡堵出料口。

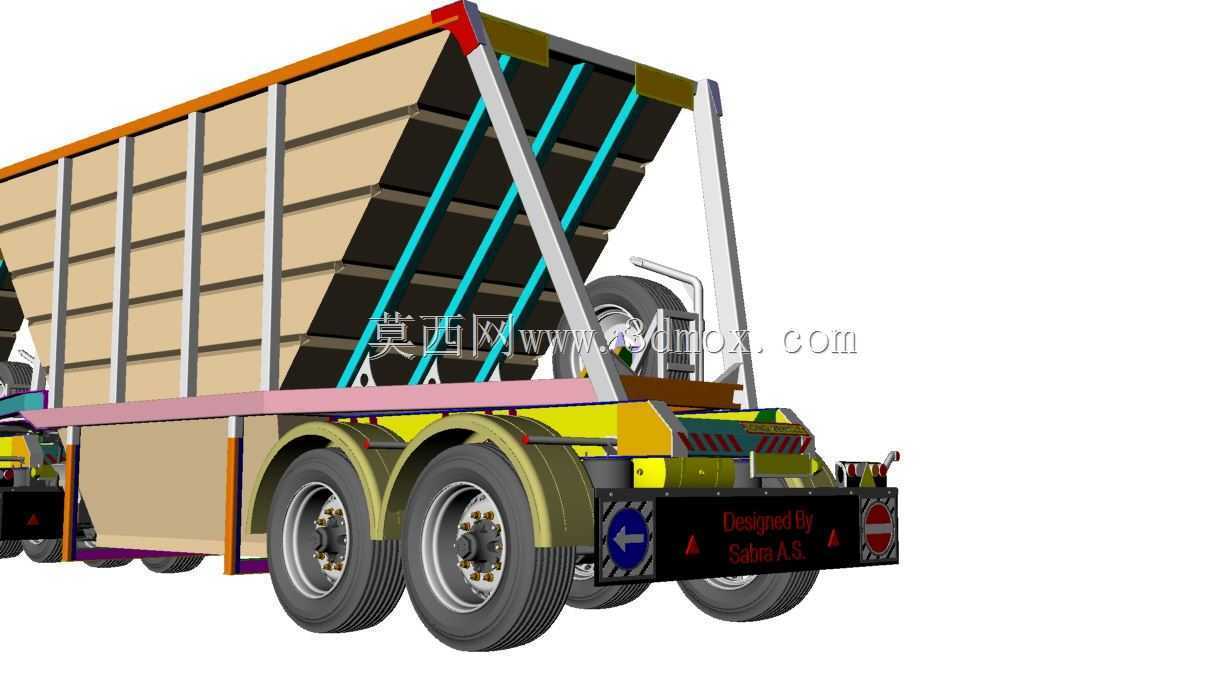

　　承载结构设计上，每个挂仓底部均采用多轴重载悬挂配置，单轴载荷按照公路货运超限管理要求匹配，车桥选用常规重载商用车桥，轮胎选用重载货运专用子午线轮胎，悬挂系统采用钢板弹簧加减震阻尼的组合结构，既能适应非铺装路面的颠簸工况，也能在高速公路行驶时保证行驶稳定性。料仓与车架之间采用高强度螺栓连接加焊接限位的组合固定方式，避免紧急制动、坡道起步时料仓出现位移，车架纵梁采用变截面高强度钢板焊接成型，在载荷集中的牵引销位置、车桥安装位置额外加设加强衬板，分散集中应力，避免长期交变载荷下出现车架开裂问题。

　　料斗出料结构设计上，每个仓体底部设置横向布置的出料控制闸门，闸门采用液压驱动开合，可通过驾驶室内的控制手柄调节闸门开度，精准控制卸料流量，适配不同接收设备的进料速度要求，避免卸料过快导致物料溢出、粉尘飞扬。仓体内壁铺设高耐磨衬板，针对矿石、砂石等磨琢性强的物料，可大幅降低仓壁磨损速度，延长设备整体使用寿命，衬板采用沉头螺栓固定，后期磨损后可快速更换，无需整体更换仓体结构。

　　安装边界与尺寸匹配方面，整车总长、总宽、总高均严格符合公路货运车辆外廓尺寸限值要求，牵引销位置符合通用重型半挂牵引座的安装标准，可匹配市面上主流品牌的重型牵引车头，无需对牵引车头进行额外改装。挂仓的最小离地间隙满足常规非铺装路面的通行要求，避免坑洼路面磕碰车架底部与出料机构，转向时的内外轮差经过反复校核，在双挂串联的布局下保证转弯时不会出现轮胎刮蹭仓体、挂仓互相干涉的问题。

　　实际作业过程中，该车型可一次性装载两仓不同品类的散状物料，比如在粮食转运场景下可同时装载两种不同等级的小麦，在基建场景下可同时装载石子与砂子，到达现场后可根据需求分别卸料，减少单车次的物料混装问题，提升配送灵活性。仓体顶部的密封结构可根据运输物料属性选装防水篷布，避免雨天运输时物料进水，也可减少运输过程中的物料遗撒与粉尘扩散，满足道路运输的环保要求。

　　在建模细节处理上，所有连接螺栓、铰接销轴、悬挂部件、车桥轮胎均按照实际商用车标准参数建模，仓体加强筋的布置位置、截面尺寸均参考同类型实际运营车辆的结构参数，出料闸门的开合行程、液压油缸的安装位置均经过运动干涉校核，保证模型可直接用于结构展示、作业模拟、改装设计参考，结构件之间的装配关系完全还原实车的装配逻辑，不存在结构干涉、装配逻辑错误的问题，可帮助设计人员快速理解该类半挂车的结构组成，为后续的结构优化、定制化改装提供准确的三维参考依据。
