哈斯机床用A/C轴ID膨胀夹头结构设计

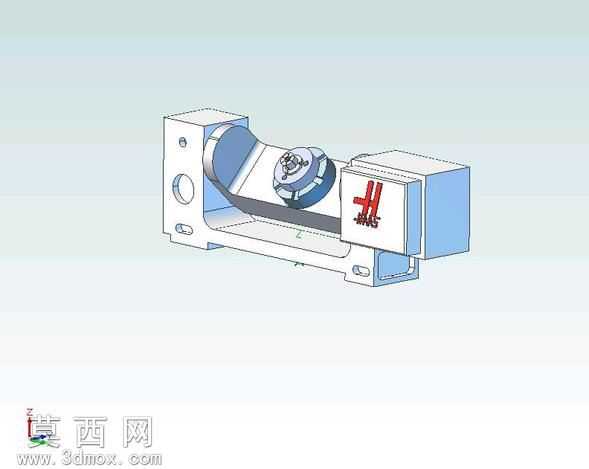

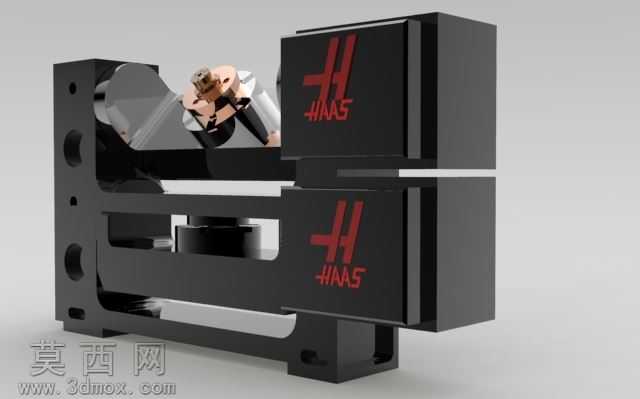

本模型为适配哈斯加工中心的A/C轴ID膨胀夹头工装，整体采用三维参数化建模完成，建模过程中严格遵循机床附件的装配公差规范，对夹头的膨胀锁紧结构、回转支撑座、驱动连接端等核心部件进行了1:1等比例还原。建模阶段首先搭建整体装配骨架，确定A轴回转中心与C轴分度中心的空间位置关系，保证两轴的同轴度公差符合五轴联动加工的精度要求，随后对膨胀夹头的内孔胀紧结构进行细化设计，通过薄壁胀套的形变特性实现工件内孔的无间隙装夹，避免传统卡盘装夹带来的薄壁工件变形问题。模型的结构设计充分考虑实际加工场景的使用需求，左侧支撑座设置有标准安装定位孔与减重槽，既保证整体刚性又降低工装自重，右侧哈斯机床对接端完全匹配原厂转台的安装接口，无需额外改装即可直接装配使用，夹头本体采用对称式结构设计，保证高速回转时的动平衡性能。材质配置上，支撑座与连接座按照实际生产采用45号钢材质参数设置，赋予对应的金属哑光质感与表面粗糙度表现，膨胀胀套部分采用弹簧钢材质参数，还原其弹性形变对应的材质特性，所有装配接触面均做了贴合度校验，不存在干涉错位问题。设计思路围绕五轴联动作业中零件孔系加工的装夹痛点，通过ID膨胀夹头实现工件的一次装夹完成多面孔位、轮廓的加工，减少多次装夹带来的定位误差，trunion回转结构的加入进一步拓展了加工摆角范围，可完成复杂空间角度孔系的高精度加工，整体模型结构完整，装配关系清晰，可直接用于工装方案验证、加工工艺模拟以及相关机床附件的设计参考，能够帮助工程技术人员快速理解此类转台夹头的工作原理与结构组成，为同类工装的定制化设计提供可靠的三维参照。
