全自动砂石筛分输送一体化设备结构

　　该设备面向砂石骨料、建筑废料、矿山细碎物料及干混砂浆前置处理场景，将散料提升、暂存、给料、筛分和成品输送集中在同一底座上，适合中小型搅拌站、预制构件厂、砂石堆场和现场资源化作业使用。现场物料通常由装载机或人工倒入低位受料区，大倾角带式提升机构把物料抬升至高位料斗，减少反复搬运；料斗下方设置可控给料通道，使物料以较稳定的厚度进入筛分工段，避免瞬时堆料造成筛网压死或跑偏。

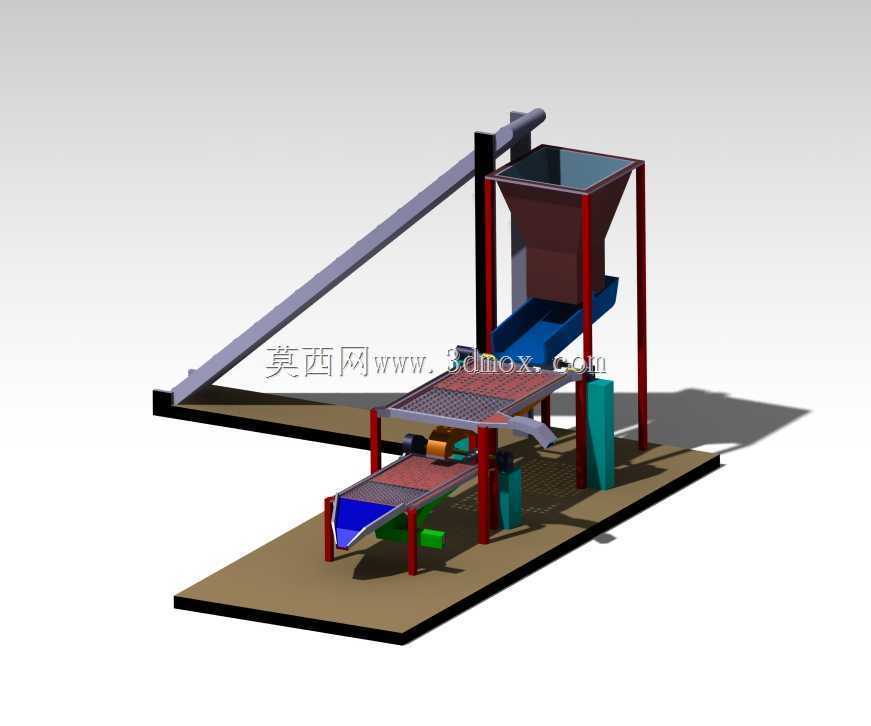

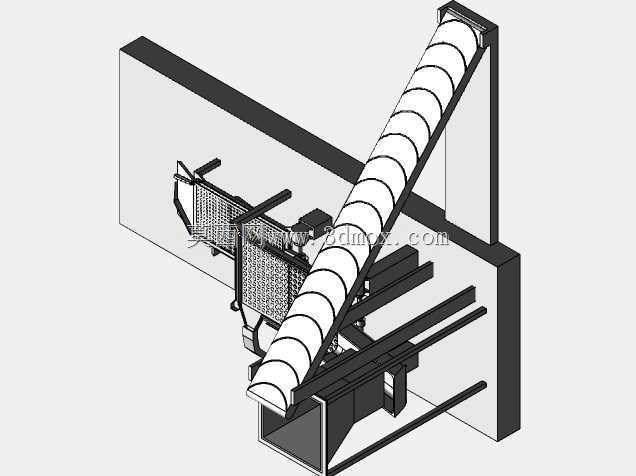

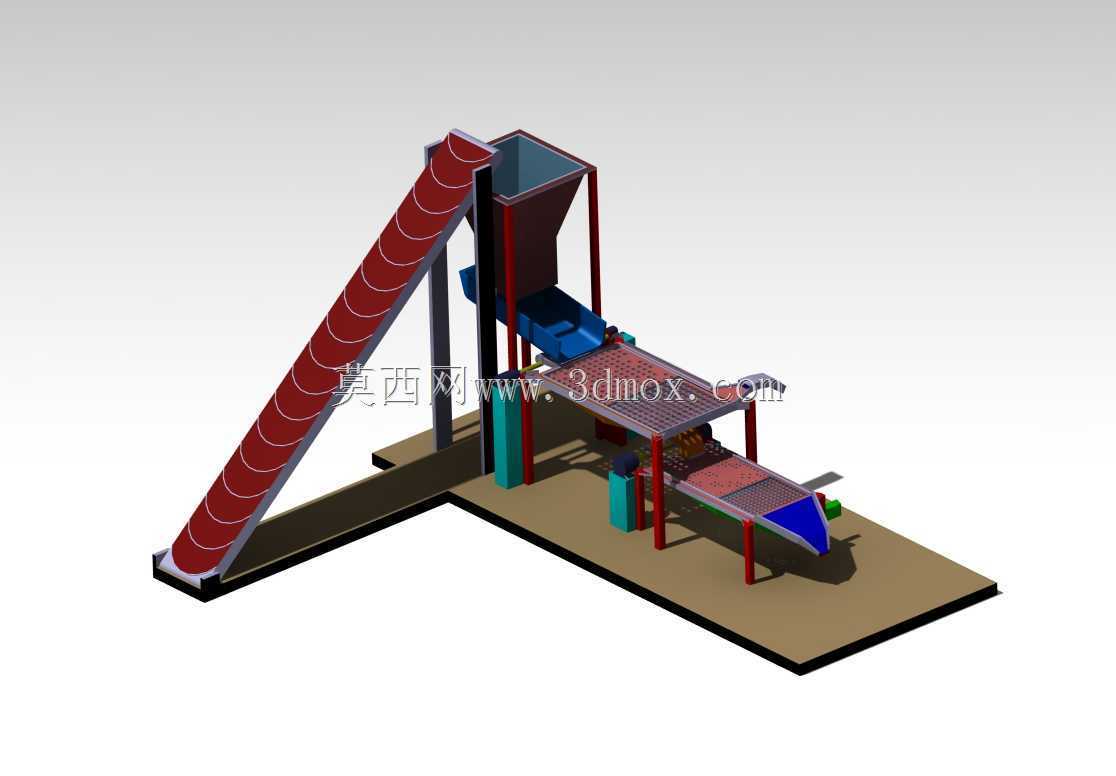

　　从结构布置看，整机采用长底座承载方式，提升段位于一侧，高位储料斗位于中部，筛箱和出料输送段沿物料流向展开。提升带表面设置横向挡料板，能够在较大倾角下阻止颗粒回滚；两侧机架和护边约束物料轨迹，顶部卸料点对准料斗入口，降低撒料风险。料斗采用上宽下窄的斗形结构，立柱支撑在底座上，既保留足够缓存容积，也控制落料高度，减少物料对筛面的直接冲击。

　　筛分工段以多层或分区筛面为核心，物料进入后在振动作用下松散、分层并透筛。较细颗粒穿过筛网落入下方收集通道，较大颗粒沿筛面继续向前运动，最终由端部溜槽排出。筛体下方配置激振与支撑构件，支撑位置需要兼顾振幅传递和机架强度；弹簧或弹性支撑件可隔离部分振动，避免整条生产线随筛箱共振。筛面周边设置挡边和检修空间，便于更换筛网、清理卡阻颗粒以及检查紧固件。

　　成品输出段采用低位皮带或溜槽组合，将分级后的物料引导至不同堆料位置。输送机架由立柱保持倾角，端部设置导料板，使物料落点集中；对于粉尘较大的工况，可在筛面、溜槽和转接点增加封闭罩或吸尘接口。底座不仅是安装基准，也承担各工段相对定位作用，运输时可整体吊装，就位后只需校正水平、固定地脚并接入动力，即可形成连续处理流程。

　　设计时需要重点核算提升能力与筛分能力的匹配关系。若提升量过大，筛面来不及分层，会出现厚料层和筛孔堵塞；若提升量过小，筛面利用率不足，设备产能闲置。料斗缓存容积应覆盖短时来料波动，给料口开度需根据颗粒粒径、含水率和堆积密度调整。对于湿砂、含泥量高的物料，筛网孔径、筛面倾角和振动参数应偏向防堵设计；对于干碎石料，则可适当提高给料量并加强耐磨衬板。

　　外形边界由提升段高度、筛箱长度和出料输送半径共同决定。高位料斗和提升机头轮构成设备最高点，布置厂房时应预留检修吊物空间；底座长边方向需要留出装载机上料和成品料堆转运通道；筛箱两侧应保留人员接近位置，用于观察筛网磨损和维护激振装置。安装基础需承受设备自重、物料重量及振动交变载荷，底座与地面之间不宜采用刚性薄弱连接，防止局部松动。

　　三维结构中，机架立柱、斜撑、料斗壁板、输送梁、筛框、护罩和溜槽之间的连接关系清晰，能够直接用于干涉检查和方案评审。提升段与筛分段并非简单拼接，而是通过料斗缓存和给料高度形成工艺衔接；各输送带运行方向、物料转接点和排料口位置均围绕连续流向布置。对选型人员而言，可依据目标产量、物料粒径组成和场地尺寸调整提升带宽度、料斗容积、筛面层数及出料输送长度，从而在紧凑占地与稳定分级效率之间取得平衡。
